多重開機 USB 製作及開機選單修改(上) - 建立開機 USB
10 分鐘閱讀 •
2018/08/03 更新
- 新增 UEFI 開機支援，修改自: 這裡
- 刪除 Windows 8 PE
- Windows 10 PE 換成 USBOX v3.1
- 修正 Windows 7&10 安裝 ISO 使用 Firadisk 引導，並且自己寫了對應 Windows 10 的 AutoUnattend.xml
- Arconis True Image 更新至 2018
- 「記憶體硬體檢測」更名為「硬體檢測工具」
- 新增 Lenovo Linux Bootable Diagnostics-4201 聯想電腦硬體檢測工具
- Memtest86 更新至 7.5 Pro 版 (UEFI)
前言
身為一個電腦維修工程師，一定要有一支開機維護隨身碟。剛入行的時候是拿給同事請他做，去年我重新修改製作了自己的版本。最近公司合約進了一批最新的電腦，預設沒開 Legacy 也不吃 Win7，所以這次我把此工具新增支援 UEFI，ISO 做了一些更新，修正安裝光碟上的引導問題等。
此工具主要融合自:
- SuperUSB v6 – 電腦維護的利器 | 格雷資訊
- 《【原创】主要针对服务器的专业维护人员使用的直接调用 ATI.iso 和 kav_rescue_10.iso 的小工具 》
- 如何讓 NTFS 也能 UEFI 開機？
- 《把 PE 集成进启动 U 盘的两种不同的集成方式所造成的 PE 在使用上的一点重大差别》
- Windows 快速装机中心 ——IQI9、OBR、DQI 全家桶
步驟大綱
本系列分成兩篇敘述，上篇老少皆宜，下篇屬於困難級，請適當斟酌
- 處理磁碟分割及引導
- 安裝 Base 模式 (8G)
- 安裝 Add 模式 (16G)
- 安裝 Add_xp 模式 (32G)
- 安裝 Tools
- 測試成果
- 注意事項
- 製作 Win10 VHD
- 設置 BCD 引導
- 安裝 EWF 影子系統
- TroubleShooting
準備
開工前請先備妥以下東西:
- 載體: USB*1 (容量及細部規格見後述)
- 製作平台: Windows 系統 (Mac、Linux 部分工具須找代用品)
- 工具:
- BOOTICE v1.3.3.2
http://www.ipauly.com/2015/11/15/bootice/
- 簡易啟動測試器 v4.0 Beta6
https://edp.idv.tw/wp-content/uploads/2016/10/qmenu.zip - DiskGenius
http://www.diskgenius.cn/download.php - IObit SmartDefrag Portable
http://www.azofreeware.com/2007/01/iobit-smartdefrag-beta-201.html - WinContig Portable
http://www.azofreeware.com/2014/03/wincontig-120b.html
- BOOTICE v1.3.3.2
- 安裝包: 下載點
家用 NAS 請愛護它
USB 的選擇
容量請選擇至少 8G 或以上，USB2.0、USB3.0 建議各做一支。理論上此工具 Base 模式少於 8G，但是我手邊沒有 U2 8G 可以測試，也不想去買垃圾，所以未做測試。U3 速度快，運行較不會 LAG，但是實務上並非所有機器都能適用 U3 (舊硬體、驅動等)，所以建議各做一支。另外，此篇文章所製作之成果為 15.7G，需要 32G USB，若包含下篇之 VHD 全部是 33G，要 64G USB 才裝得下，否則就要適當取捨。
建議:
USB2.0: 8G、16G
USB3.0: 32G、64G
實測可用 USB:
- Kingston DTSE9H (U2 16G)
- Kingston DT101 G2 (U2 16G)
- Kingston DT50 (U3.1 16G)
ADATA UV128 (U3 32G)(開機有時抓不到)- SANDISK ULTRA FLAIR USB 3.0 (U3 64G) ←推👍
事前

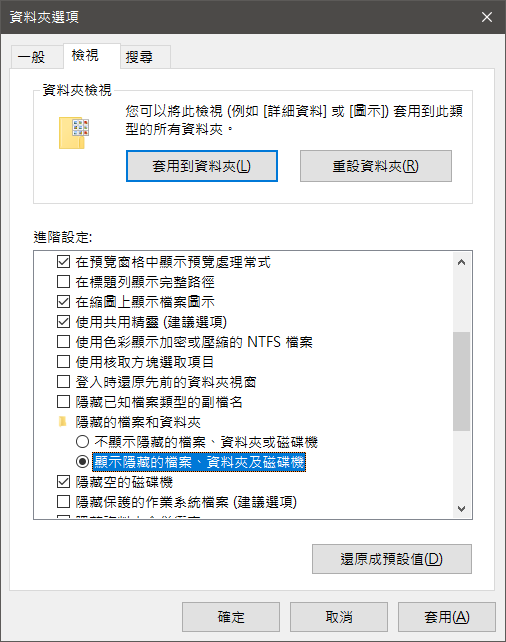

在開始以前，請先開啟「顯示隱藏檔案」，關閉「隱藏已知檔案類型的副檔名」、「隱藏保護的作業系統檔案」
處理磁碟分割及引導

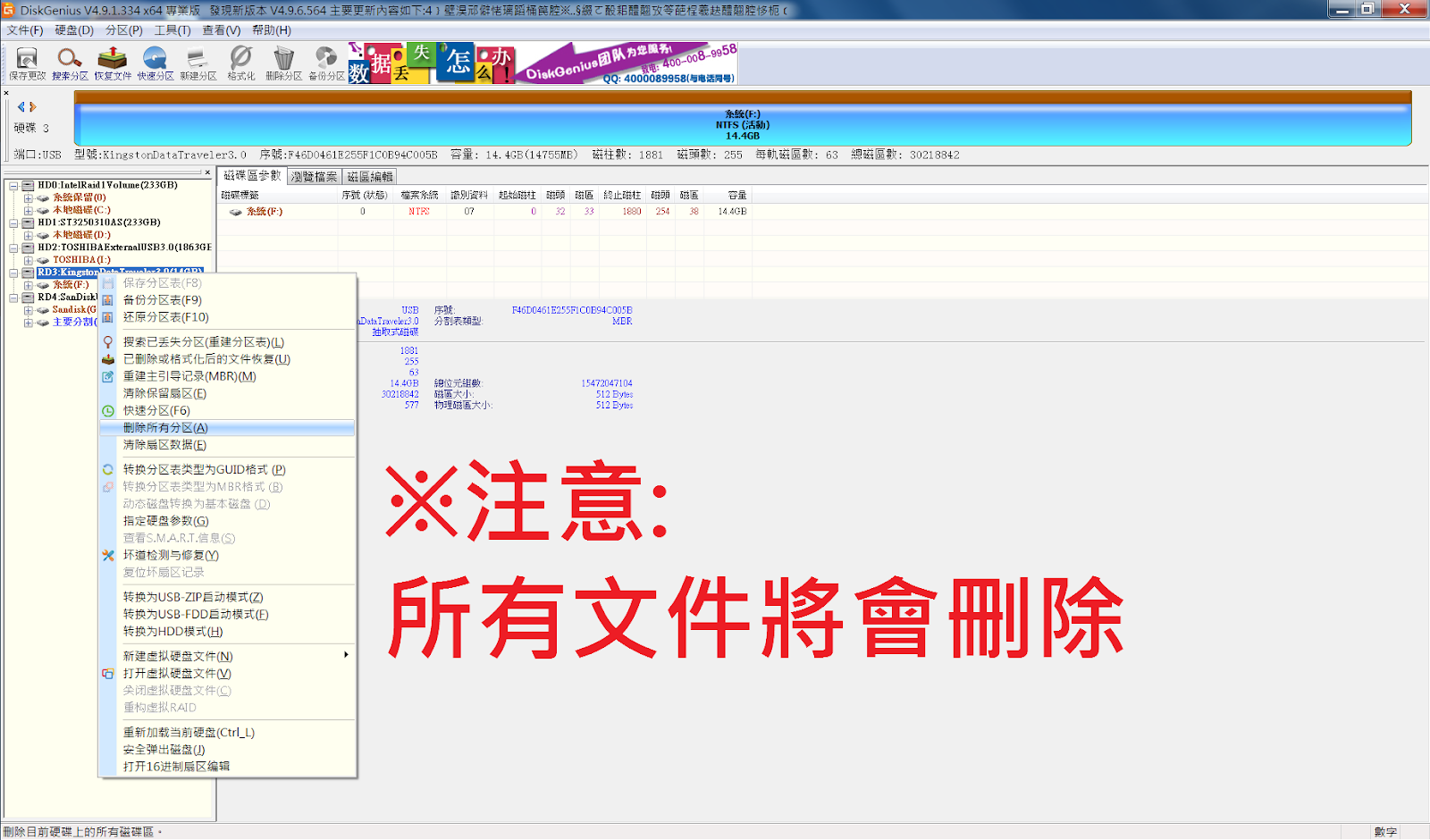

開啟 DiskGenius，USB 磁碟上右鍵，清除所有分區
注意
此 USB 所有文件將會刪除

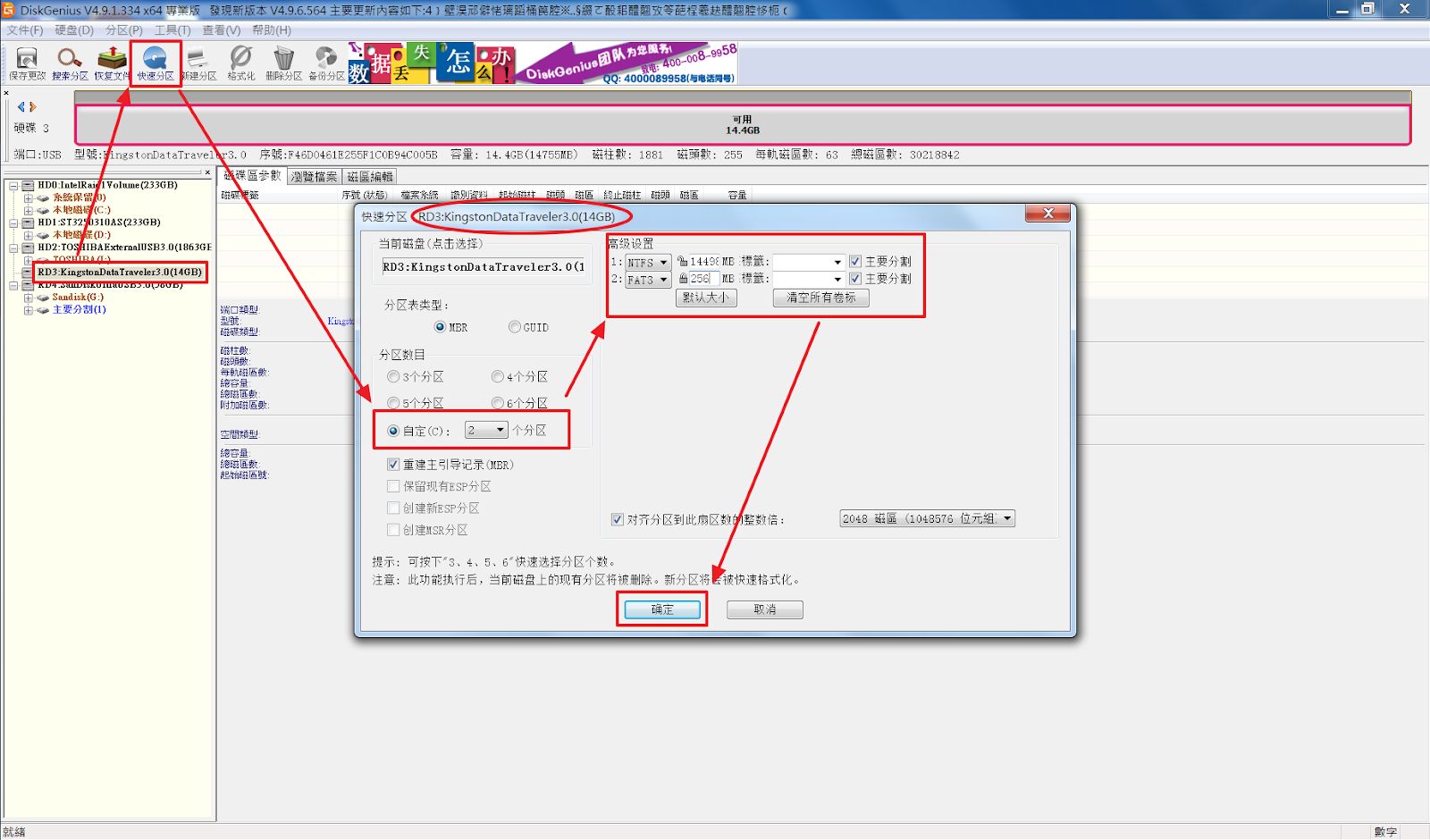

選擇磁碟後，使用快速分區，確認圓圈處沒有選擇錯誤，創建 2 個分區 ，設置分割區如下
- NTFS，容量自動帶，主要分割
- FAT32，容量 256MB，主要分割
格式化完成後第一個分區應該會自動掛載如圖

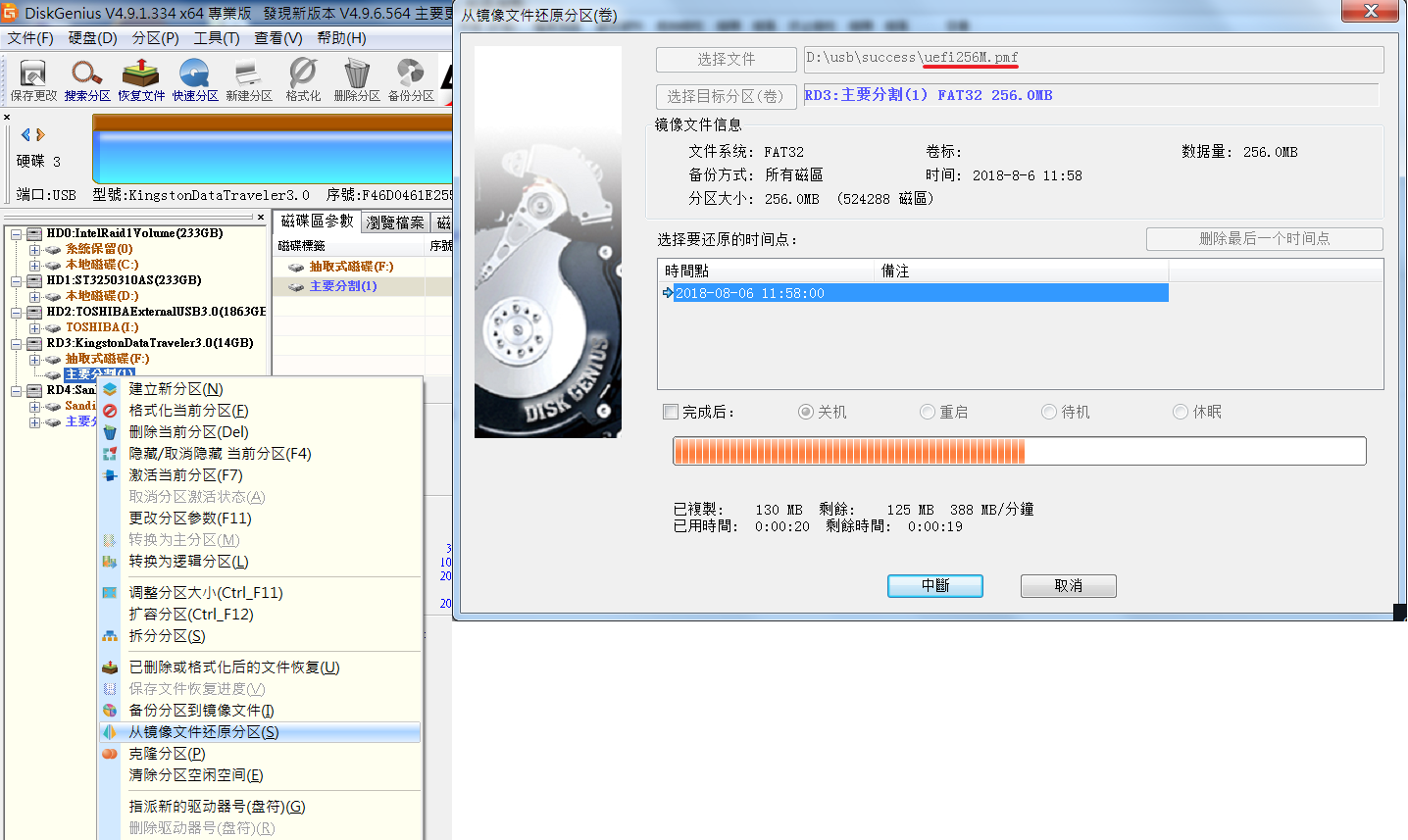

選擇第二個 FAT32 分區，右鍵「從鏡像檔還原分區 」，倒進這裡提供的 uefi256M.pmf

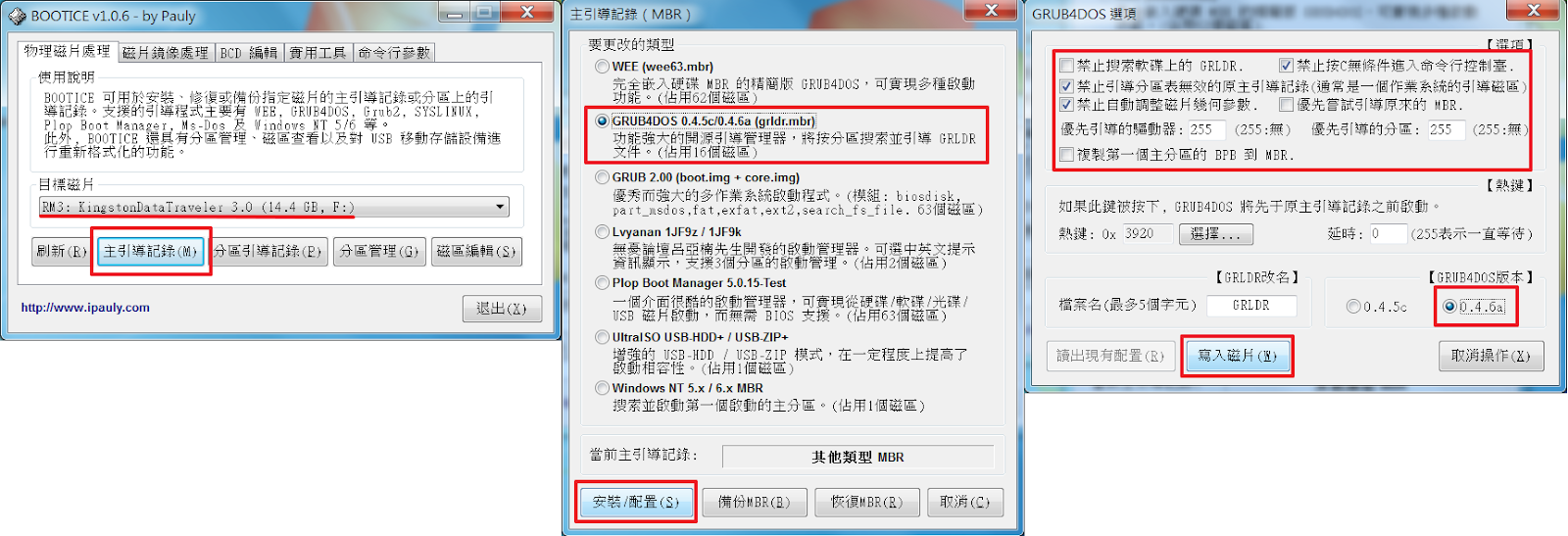

開啟 BOOTICE，選擇到目標 USB，主引導記錄，選擇 Grub4dos0.4.6a，其餘設置如圖，寫入磁片

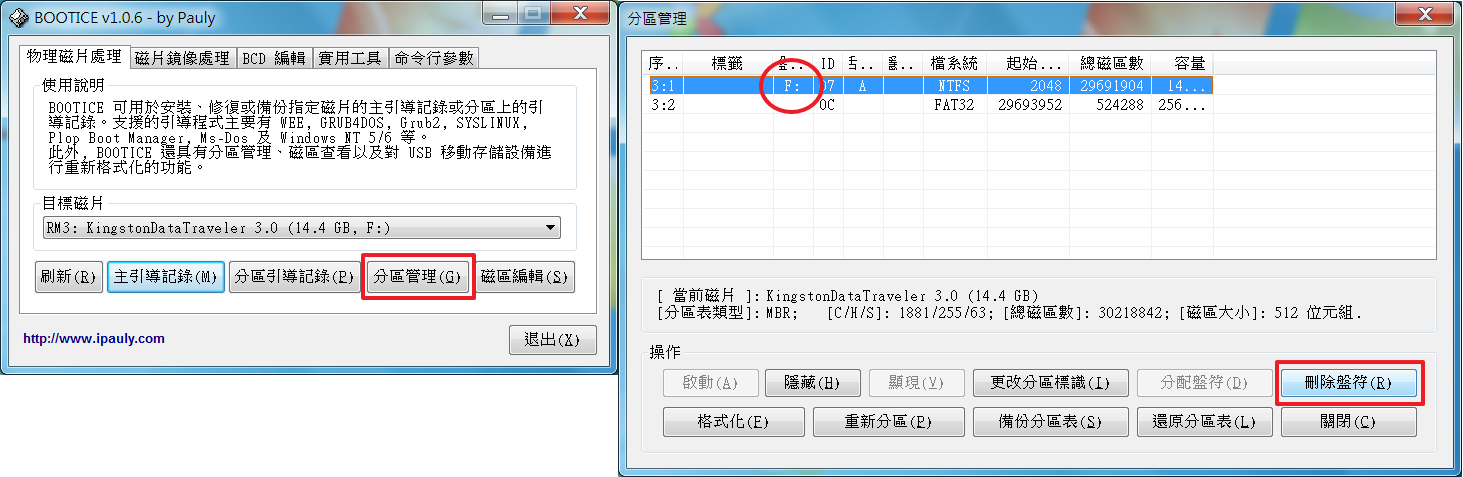

BOOTICE 分區管理，將自動掛載的盤符刪除

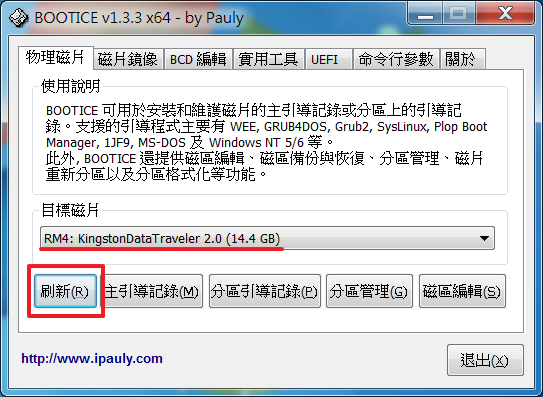

盤符改變後按下最左側的「刷新」，注意要選擇到目標 USB

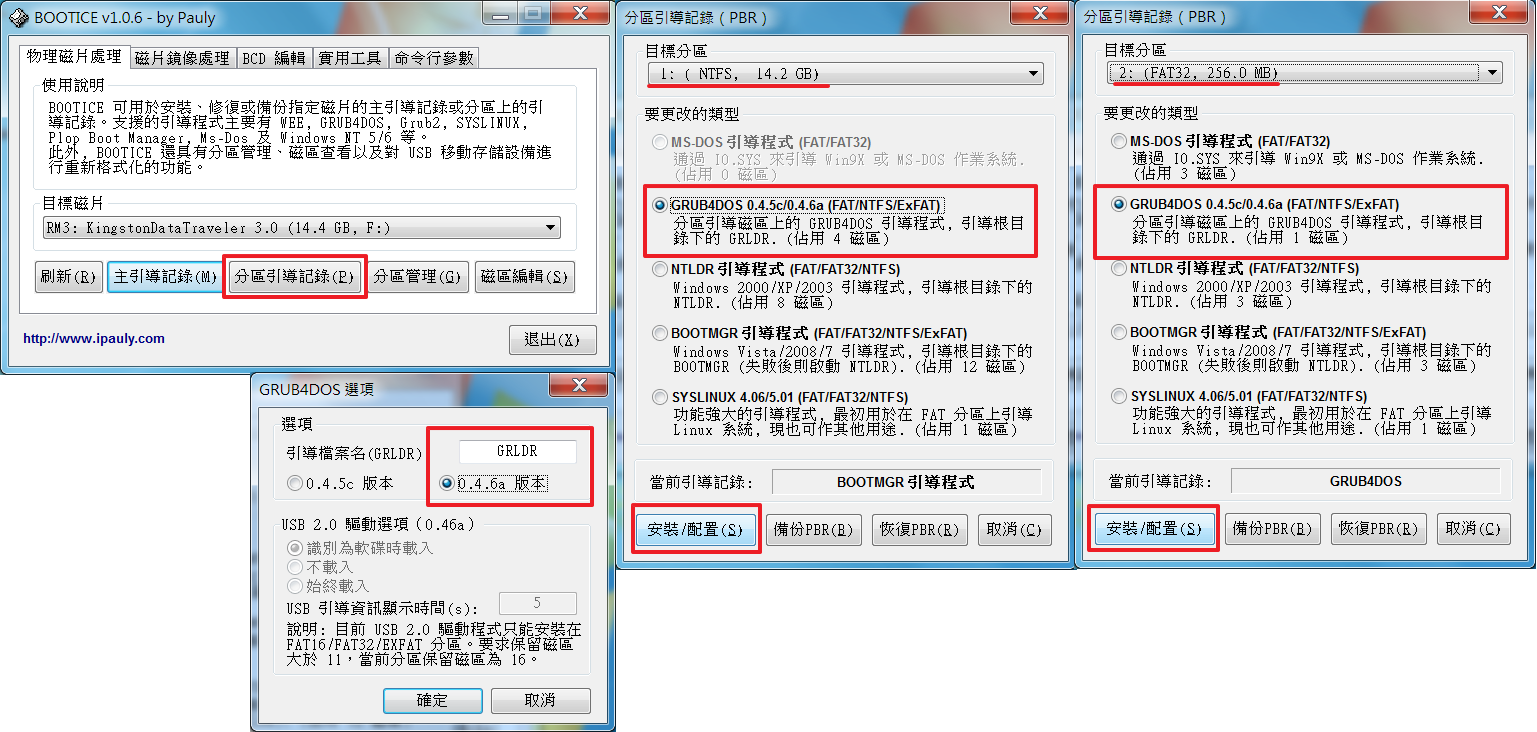

BOOTICE 分區引導記錄，選擇 Grub4dos 0.4.6a，兩個分區都要修改

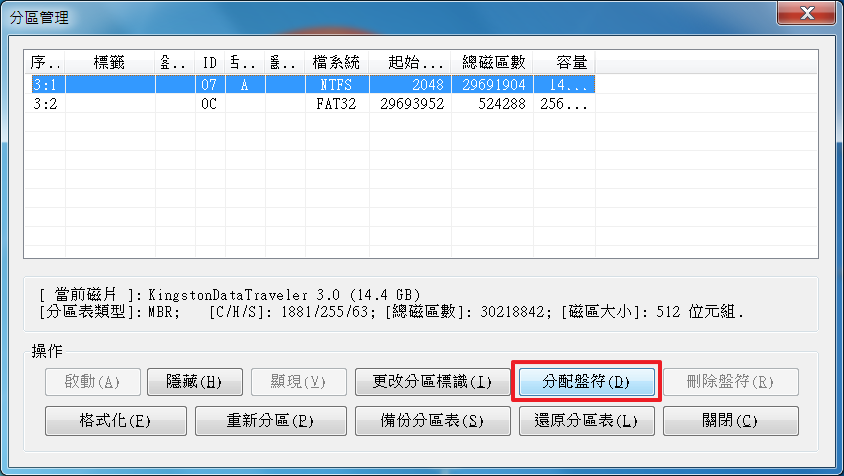

將第一分區盤符恢復
安裝 Base 模式 (8G)

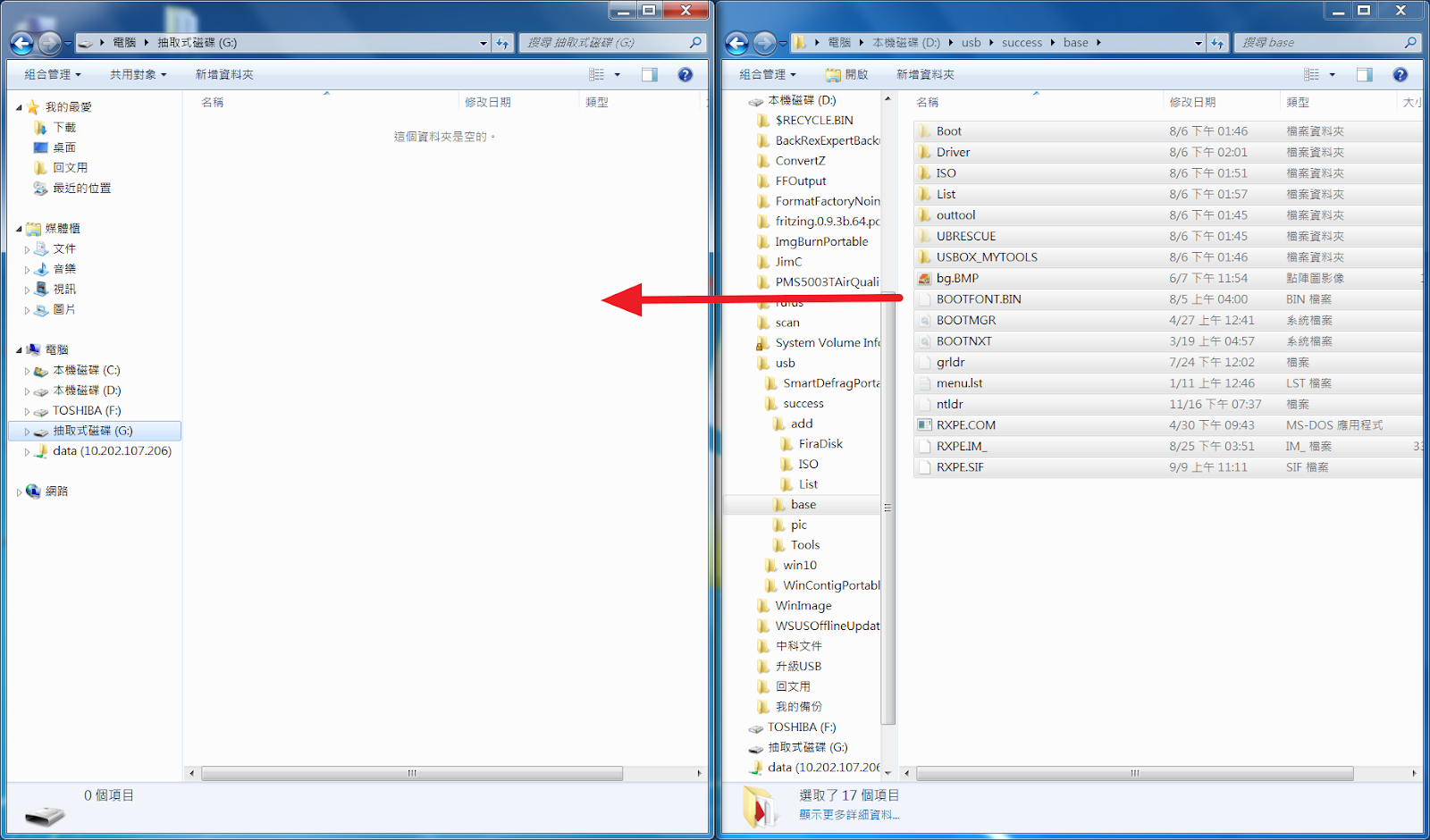

解壓縮 base.rar，將檔案全部丟進去就是了
特別注意有沒有忘記開隱藏檔，請比對一下圖片
安裝 Add 模式 (16G)
必須要先安裝 Base 模式
Add 模式相比 Base 模式新增了 Windows7、Windows10 安裝光碟
需要至少 16G 以上的 USB
解壓縮 add.rar，將檔案全部覆蓋進去就行
安裝 Add_xp 模式 (32G)
必須要先安裝 Base 模式
Add_xp 模式又再增加了 xp 安裝光碟
總共需要至少 32G 以上的 USB
解壓縮 add_xp.rar，將檔案全部覆蓋進去就行
如果未安裝 Add 模式但是要 Add_xp 的話，修改 os.lst 將 Windows7、Windows10 的引導部分刪除即可
安裝 Tools
Tools 資料夾下有分為「Recommend」和「Optional」
如果是 16G USB，請使用 Recommend 資料夾，若是 32G 以上可再加上 Optional 資料夾

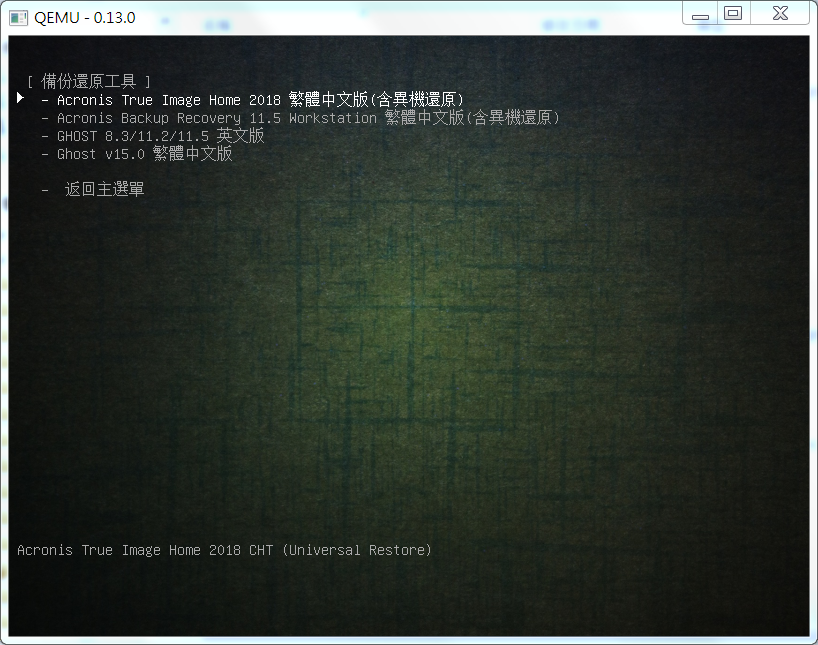

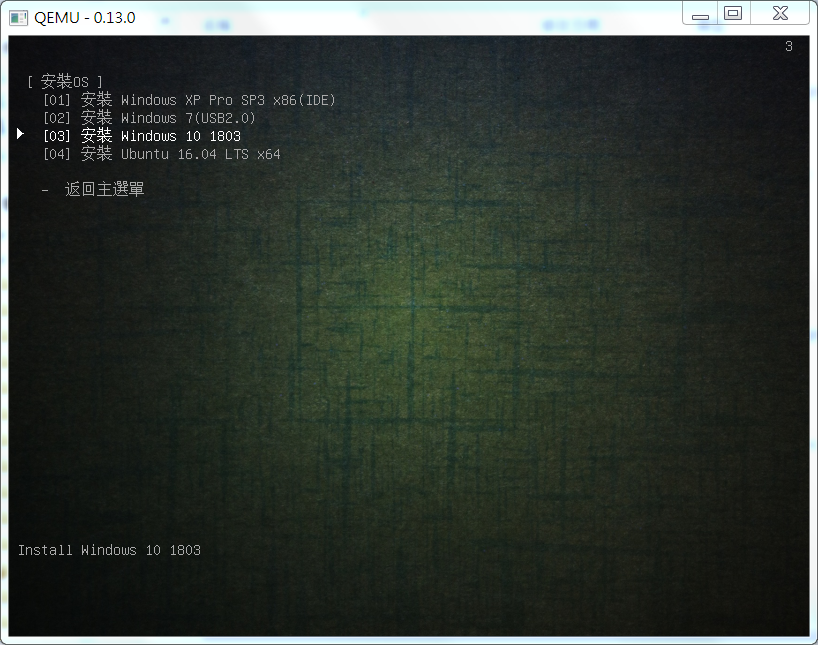

測試成果
開機進 BOOT 選單，選擇從 USB 開機，若要使用 UEFI 則選擇第二分割區
原則上我會建議先試 Legacy，出錯誤再試 UEFI，UEFI 當成備援就好

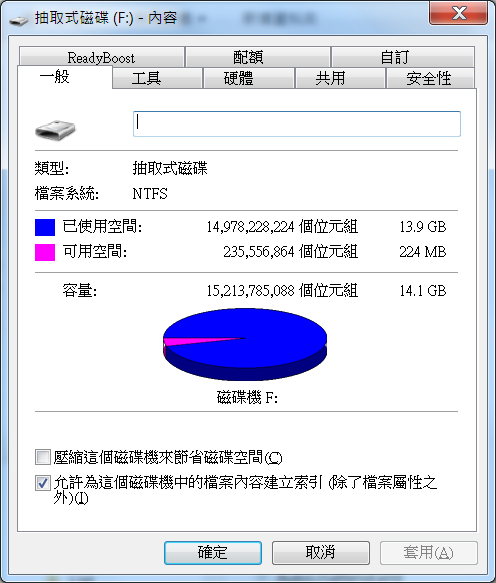

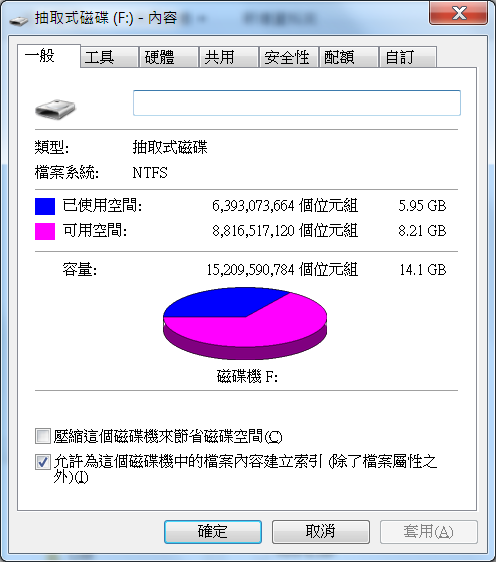

Base + Tools(Recommend)
.png)

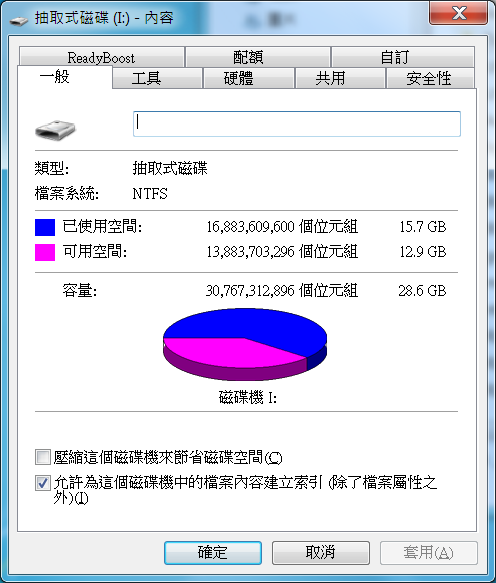

Base + Add + Tools(Recommend)
.png)
Base + Add + Add_xp + Tools(All)

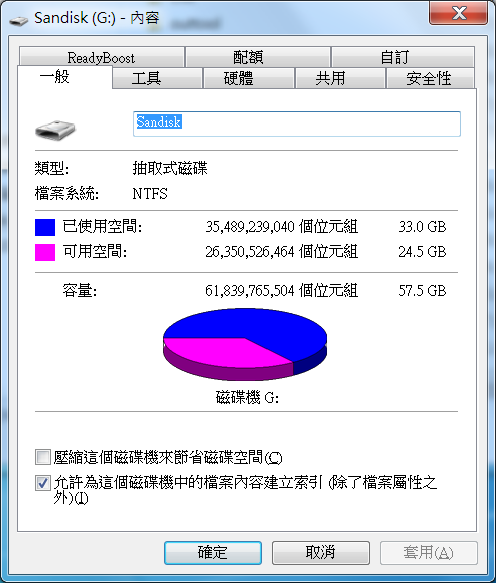

Base + Add + Add_xp + Tools(All) + VHD
注意事項
- UEFI 模式請關閉 Secure boot
- 有些機器無法開啟 UEFI 下的 grub2 文件管理器，應是該機器本身的支援問題
(實測 ASUS MD590 可以成功啟動 x64 文件管理器，Lenovo M83 就不行) - 「簡易啟動測試器 v4.0 Beta6.exe」要用系統管理員執行，只能測試 Legacy 開機 Menu
- 若修改了 ISO，可以至 List 資料夾下修改 menu 文件
- XP 安裝完成後會跳出一個亂碼視窗提到「Firadisk」字眼，此為「引導安裝光碟時所需要的驅動」的刪除程式，輸入 Y 即可執行刪除
- 請切記一定要注意：勿遺漏隱藏文件
本系列分成上下兩篇，請接著閱讀下篇
