自家網路拓撲重新設計：FortiGate 60F 與 Mikrotik hEX S 的角色轉換

背景

我家原本使用的 FG-50E UTM 防火牆過期了，於是又買了一台（二手的😝）FG-60F 來替換。趁這個時候把家裡的網路拓撲架構也稍微調整了一下。

舊架構的設計

以前是將 Mikrotik hEX S (RB760iGS) 放在最外面，負責 PPPoE 撥接、NAT、以及 VPN 伺服器，然後再把所有流量往後丟給 FG-50E 做防火牆和 UTM 功能。FG-50E 做通透模式，沒有做 NAT。Mikrotik RouterOS 的路由功能非常厲害，但我大致上用不太到那些進階功能。當時實際使用到的是撥接多路 PPPoE、通訊埠轉發、最簡易的防火牆通訊埠阻擋、VPN、切了簡單的 VLAN。

新架構的改變

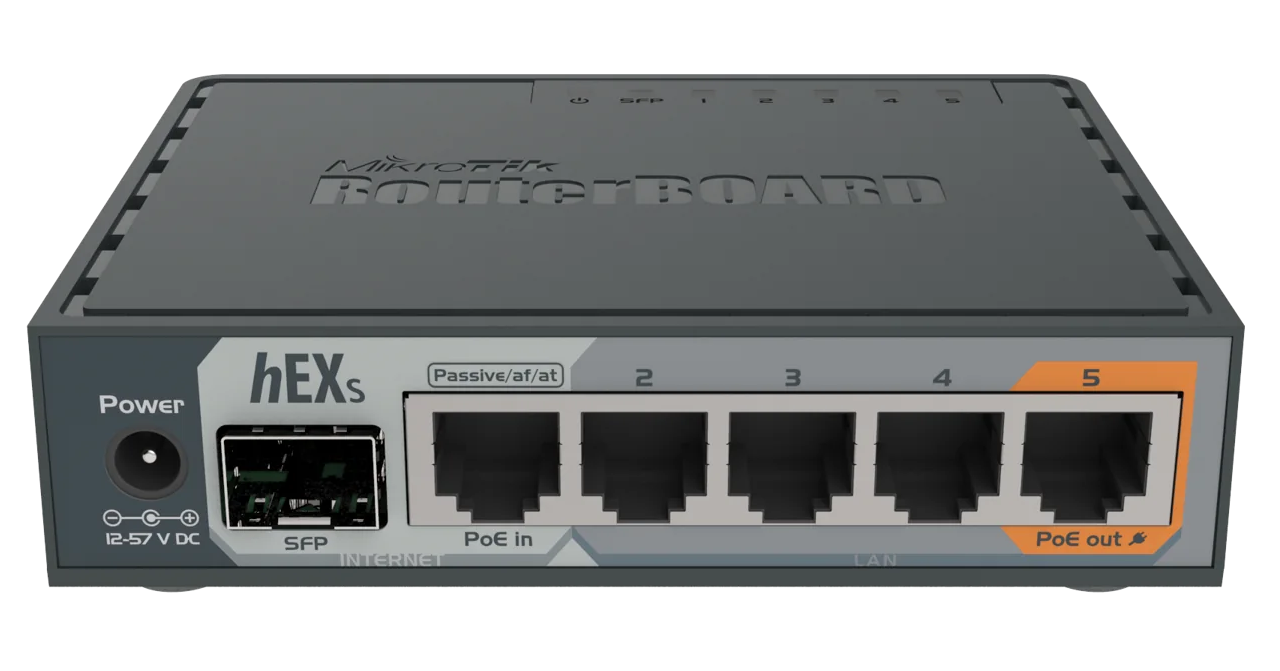

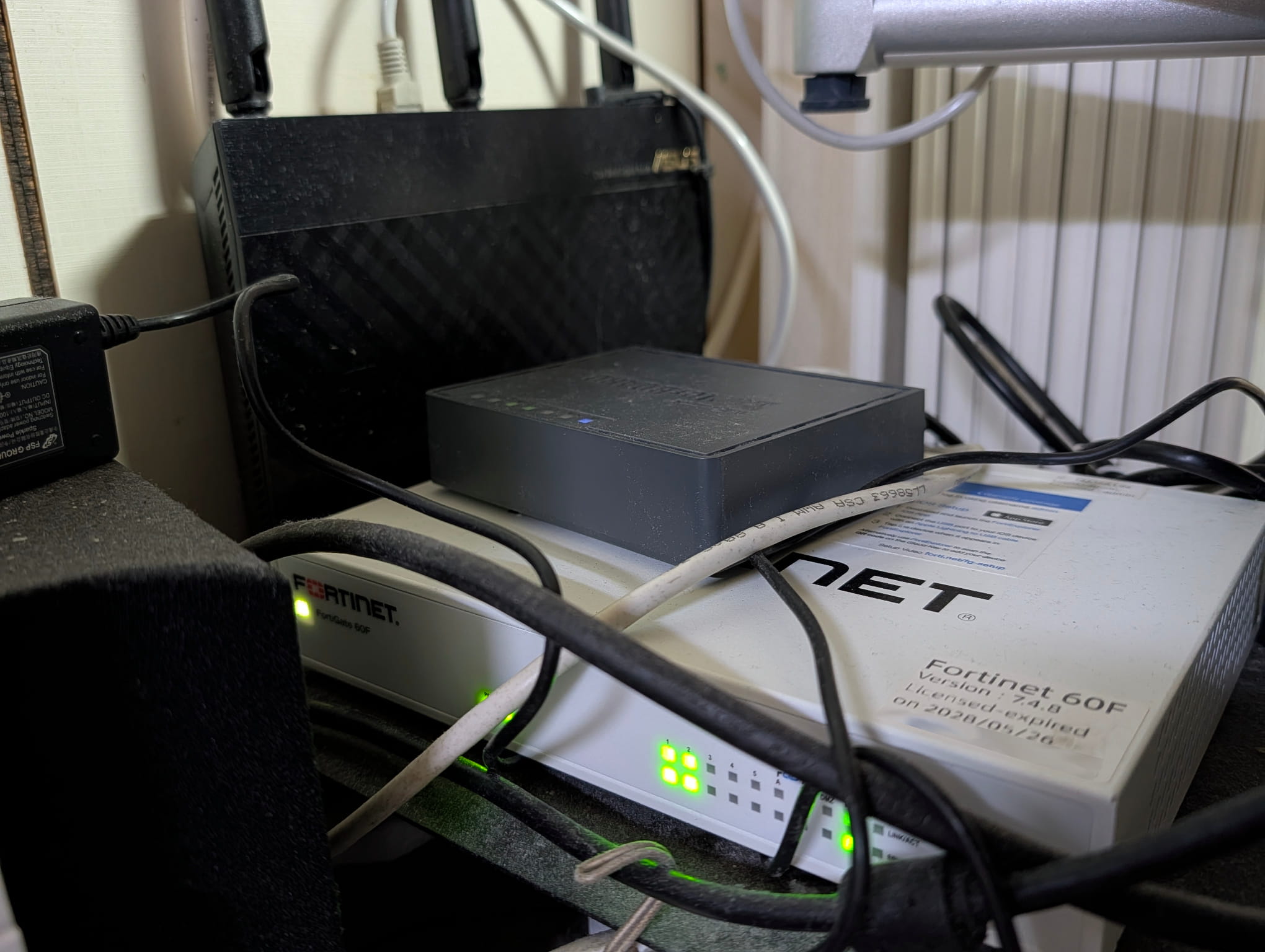

這次換了 FortiGate FG-60F，它的效能夠強（ARMv8 8-core CPU、2 GB RAM），讓我決定把 FG-60F 放在最外面負責最危險的工作，同時也直接負責多路 PPPoE 撥接、NAT、VPN。將 Mikrotik hEX S 換到內部網路，透過 Bridge-Lan 將所有內部設備橋接在一起，純粹作為高速交換器使用。

之所以要一台內部交換器而不是把所有設備都接在 FG-60F，是因為我有一台 SeaweedFS 跑在 NAS 上，而另一台 K8s 設備會經常存取這個 S3 站台。如果所有流量都經過 FG-60F，NAS 和 K8s 之間的流量會經過防火牆，導致防火牆的負載增加。把 Mikrotik 放在內部交換器的位置可以讓 NAS 和 K8s 之間的流量直接在交換器內轉發，就不用經過防火牆了。

Mikrotik 的角色轉換

在新架構中，Mikrotik hEX S 的設定大幅簡化。改為純 Bridge 模式，將 ether1（上行至 FortiGate）、ether2~5 全部橋接成 Bridge-Lan，並設定靜態 IP 方便管理和監控。所有 bridge port 都啟用 L2 HW Offloading 以提升效能。

Mikrotik RouterOS 的設定介面真的是非常複雜，當年花了我很多時間摸索。現在只用到最基本的橋接功能，設定起來倒是簡單不少。

網路拓撲結構

Internet
   |
中華電信光世代 Modem
   |
FG-60F (192.168.10.1)
  - wan1:

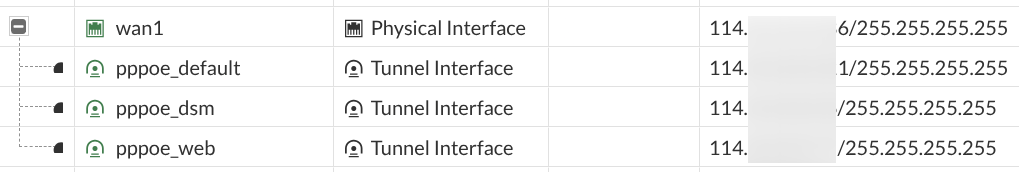

      PPPoE 主介面 (多路撥號中華 Hinet PPPoE)
      ├── ppp2: 固定 IP (Gateway，僅用於 VPN 連線)
      ├── pppoe_default: 浮動 IP (其它預設出站路由)
      ├── pppoe_web: 浮動 IP (給 Talos K8s)
      └── pppoe_dsm: 浮動 IP (給 NAS #1)

  - internal (hardware switch，包含 internal1~5)
      |
      ├── internal1 ──> RT-AC66U B1 (192.168.10.3) - Wi-Fi AP
      └── internal2 ──> Mikrotik hEX S (192.168.10.2)
                          └── Bridge-Lan（橋接 ether1~5 + sfp1）
                              |-- ether1: 連接 FG-60F internal2（上行）
                              |-- ether2: DS218J NAS #2 (192.168.10.40) - 內部備份
                              |-- ether3: Linux Workstation (192.168.10.10) - 個人工作站
                              |-- ether4: DS920+ NAS #1 (192.168.10.30) - 對外服務
                              |-- ether5: Talos K8s node (192.168.10.20)
                              └── sfp1: 未使用（停用）

  - internal3~5: 未使用（Down）

Modem 之下其實還有一台中華電信的 Wi-Fi 6 全屋通 4T4R，這台是給樓下我家人專用，和我自己的網路是完全獨立。不得不說這台機器的硬體規格是真的猛，比我的 AC66U 還好。

IP 規劃

公網 IP（中華電信 Hinet PPPoE）

我家是申租中華電信 Hinet 光世代雙向 500M (7 浮 1 固)，我在這裡用了 4 個公網 IP。FG-60F 透過多 PPPoE 撥接取得這些 IP，並使用 Policy-Based Routing 及 Virtual IP 決定不同內部設備的流量走向。

內部 IPv4 網段

網段為 192.168.10.0/24，子網遮罩 255.255.255.0，預設閘道 192.168.10.1（FG-60F internal），DNS 伺服器 192.168.10.1。

固定 IP 分配表

VPN 網段

SSL VPN Pool 為 10.255.0.0/24。VPN 客戶端連線後會從此網段獲得虛擬 IP，DNS 指向 192.168.10.1。

多 PPPoE 撥接策略

使用「單一實體介面多條 PPPoE」的方式從中華電信取得 4 個公網 IP。在 FortiGate 上只要使用 PPPoE Interface 就能多路撥號。這種做法可以達到服務隔離，不管是外對內還是內對外的流量，兩台設備都有固定的對應對外 IP。

以前我是使用單一公網 IP 接受所有的 HTTPS 443 連線，再在 DS920+ 上設定 Reverse Proxy 導向到內部不同主機。這使得我的 K8s 設備連線也都要經過 NAS，增加不必要的延遲和單點故障風險。現在兩台設備有自己的公網 IP，不需要 Reverse Proxy 也不會打架了。

HiNet 非固定制固定 IP 申請網址
https://123.cht.com.tw/HiNetStaticIp

值得一提的是，使用 [HN 號碼]@ip.hinet.net 作為 PPPoE 帳號會拿到固定 IP；使用 [HN 號碼]@hinet.net 則是浮動 IP。浮動 IP 可以同時多線撥號。

流量路由策略（Policy-Based Routing）

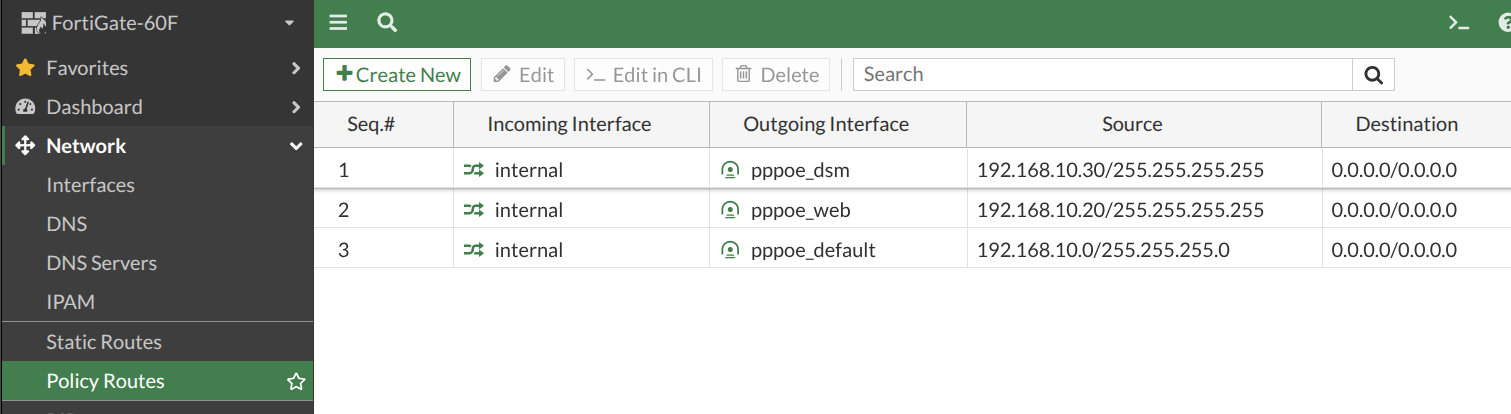

FortiGate 使用 Policy-Based Routing 來決定流量走向（內部 IP → 公網 IP）。DS920+ (192.168.10.30) 強制走 pppoe_dsm，Talos K8s (192.168.10.20) 強制走 pppoe_web，其他設備都走 pppoe_default，並開啟完整 UTM 防護。

通訊埠轉發（Virtual IP）

使用 FortiGate 的 VIP 功能將特定公網 IP 的連接埠轉發到內部伺服器。

防火牆政策設計

內部網路政策

lan2lan 政策允許內網設備之間互通（internal ↔ internal）。vpn2lan 政策讓 VPN 使用者可存取內網服務（僅開放特定通訊埠和協定）。

實際上 internal 介面是包含 Mikrotik hEX S 的 Bridge-Lan，所以內部設備之間的流量會直接在交換器內轉發，不會經過 FG-60F 的 lan2lan 政策。

對外連線政策

LAN_to_WAN_pppoe_default 處理來自 internal（除了 DS920+ 和 Talos）到 pppoe_default 的流量，啟用完整 UTM（AV、Web Filter、DNS Filter、IPS、File Filter）保護我的日常使用，並啟用 NAT。

DSM_to_WAN_pppoe_dsm 處理來自 192.168.10.30（DS920+）到 pppoe_dsm 的流量，啟用 DNS Filter，啟用 NAT。

Talos_to_WAN_pppoe_web 處理來自 192.168.10.20（Talos）到 pppoe_web 的流量，啟用 DNS Filter，啟用 NAT。

比較特別的是，我設定了一條 Youtube 專用的政策，讓我看影片的流量不用經過 UTM 檢查，減少延遲和卡頓。在另一篇文章有詳細說明: 通過 FortiGate 看 Youtube 很 LAG？ - 琳的備忘手札

對內轉發政策

wan2http 處理來自 pppoe_dsm、pppoe_web 到 VIP 對象的流量，啟用 IPS（入侵防禦），不啟用 SSL 深度檢測。

VPN 政策

vpn2lan 處理來自 SSL_VPN_POOL 到內網的流量，允許服務包括 SSH、RDP、HTTP/HTTPS、Samba、DNS、ICMP，啟用 AV 和 IPS。

vpn2wan 處理來自 SSL_VPN_POOL 到 wan1 的流量，允許所有服務，啟用 NAT，讓 VPN 使用者可透過家裡網路上網。

SSL VPN 伺服器設定

設定參數

監聽介面為 wan1（實際上透過 ppp2 的固定 IP）。IP 位址池為 SSL_VPN_POOL（10.255.0.0/24），DNS 伺服器為 192.168.10.1。

Portal 設定

啟用 Tunnel Mode（支援完整網路存取）、啟用 Web Mode（支援瀏覽器 Portal）、啟用 Auto Connect（自動連線）、停用 Split Tunneling（所有流量都走 VPN）。

功能說明

從外部連線到 VPN 時，可以存取所有內網設備（192.168.10.0/24）、存取 K8s 服務、NAS 管理介面、Workstation，以及使用家裡的網路上網（透過 wan1 出去）。這樣我就可以不將 DSM 或其他管理介面直接曝露到網際網路，而是先連接 VPN 進來再存取。

DNS 伺服器設定

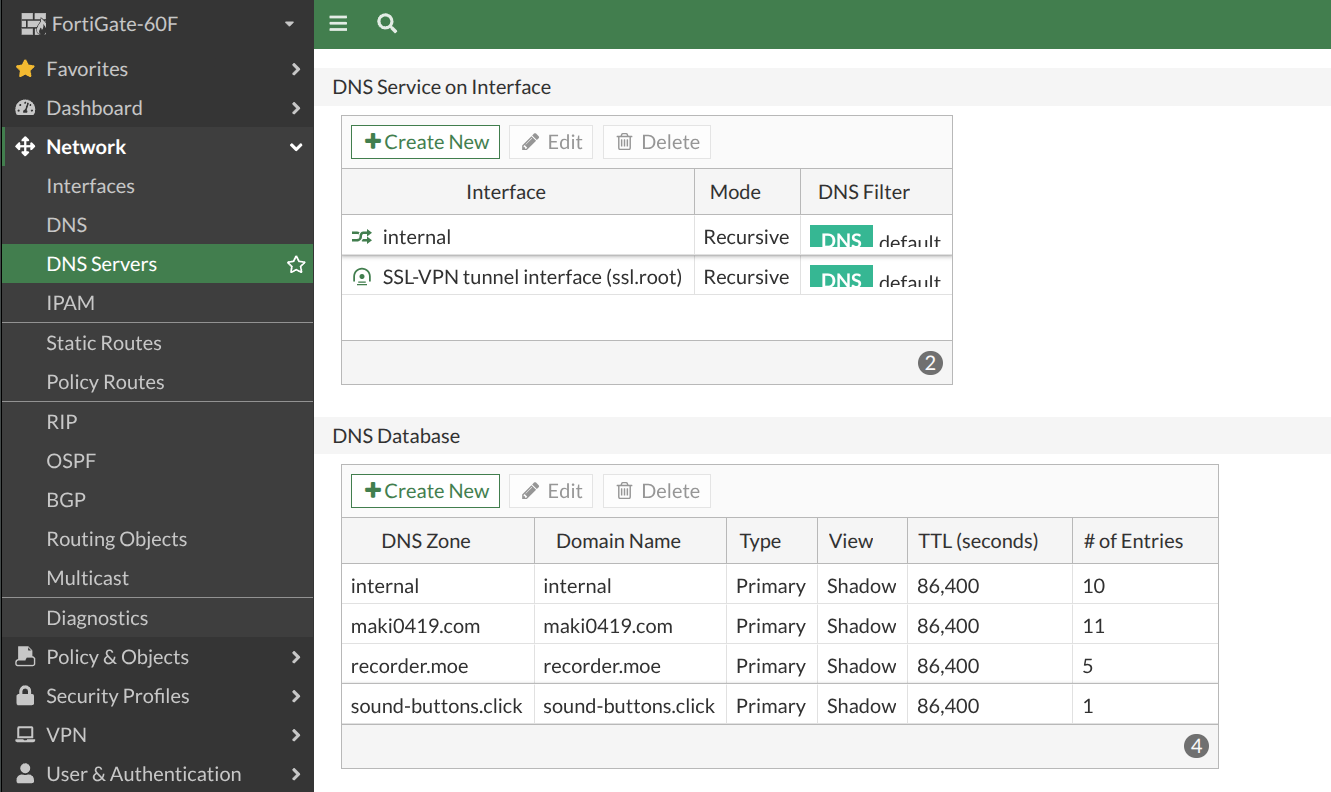

我在 FG-60F 上啟用 DNS 伺服器，主要是為了設定內部網域解析。我將外部網域名稱對應到內部 IP，這樣由內部存取時就不會走到外頭去繞一圈，能直接在 Mikrotik 交換器內完成轉發。它的上游 DNS 我使用 1.1.1.1。

Cloudflare DDNS

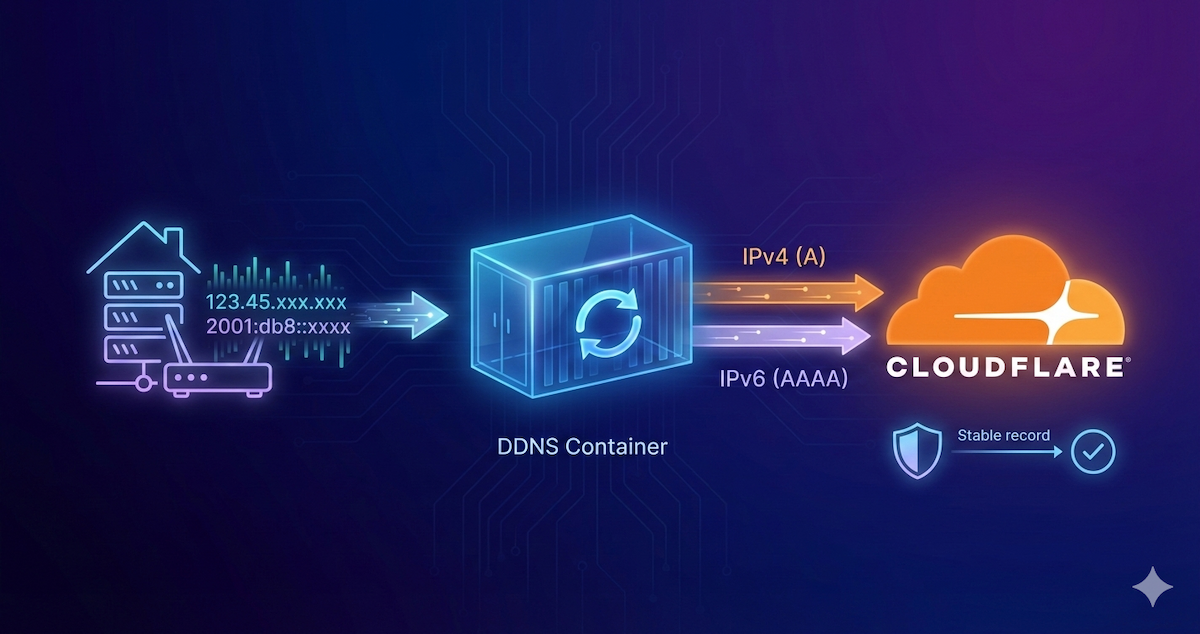

這邊特別提一下，我之所以能夠使用多個浮動 IP 來做為對外服務而不怕 IP 變動，是因為我實作了 Cloudflare DDNS 功能。我在 NAS 和 K8s 上都跑了自己寫的 Cloudflare DDNS Updater 容器，每小時更新一次 DNS A 紀錄，確保我的網域名稱永遠指向正確的公網 IP。

有類似需求的讀者也可以使用我的小專案： Simple Cloudflare DDNS Updater

結語

這次的網路調整花了我好幾天時間研究 FortiGate 的設定和功能。尤其是 Policy-Based Routing 和 Virtual IP 的部分，我原本不曉得是用這兩個功能來達成我的需求。幸好 2025 年是 AI 的時代 —— 問 ChatGPT 搞定一切！

我現在都笑稱我家大概比一般中小企業的防護還要強！
拿 FG-60F 來做為家用是相當兇猛了 😀
