前幾天半夜看到了這位大大的影片

接著偶然又看到了這位大大的文章
http://blog.udn.com/andy840119/12915121?f%5FUA=pc
於是就 (ry

基本上是按照上面那篇文章來製作
差別在於按鍵數量跟位置不同
還有不需要旋鈕

按鈕數量為 10 個，多的那個是暫停鍵
本來計畫面板要做可替換式的，不過後來焊到崩潰遂直接焊死

計畫好以後，隔天就衝了一趟光華把材料買齊了
今華電子除了木板什麼都有嚇我一大跳
位置在這: 台北市中正區新生南路一段 12 巷 2 號
↑只是方便各位沒有廣告意圖如果不妥我會撤除謝謝

材料:

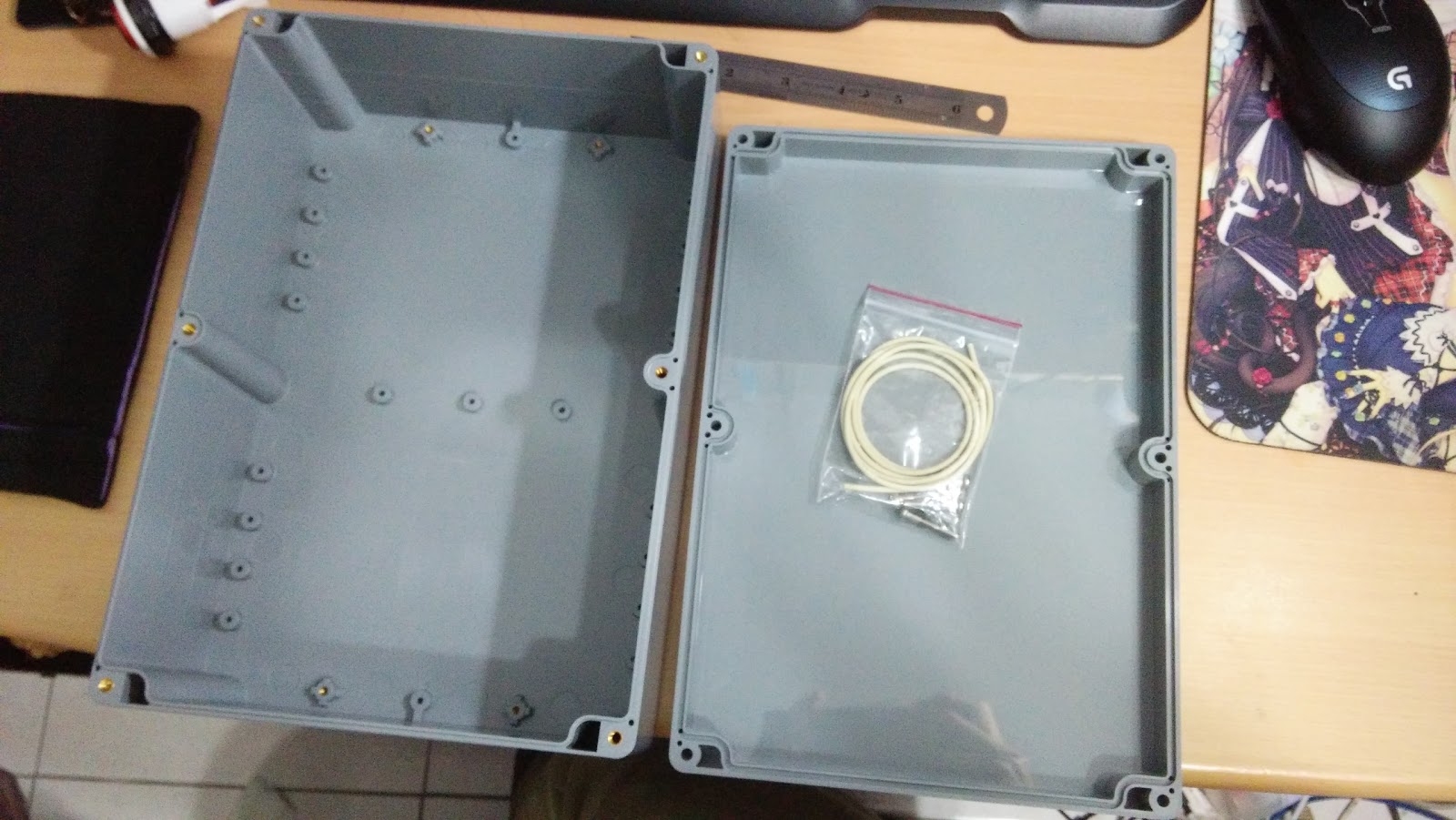

盒子 * 1

按鈕 * 10

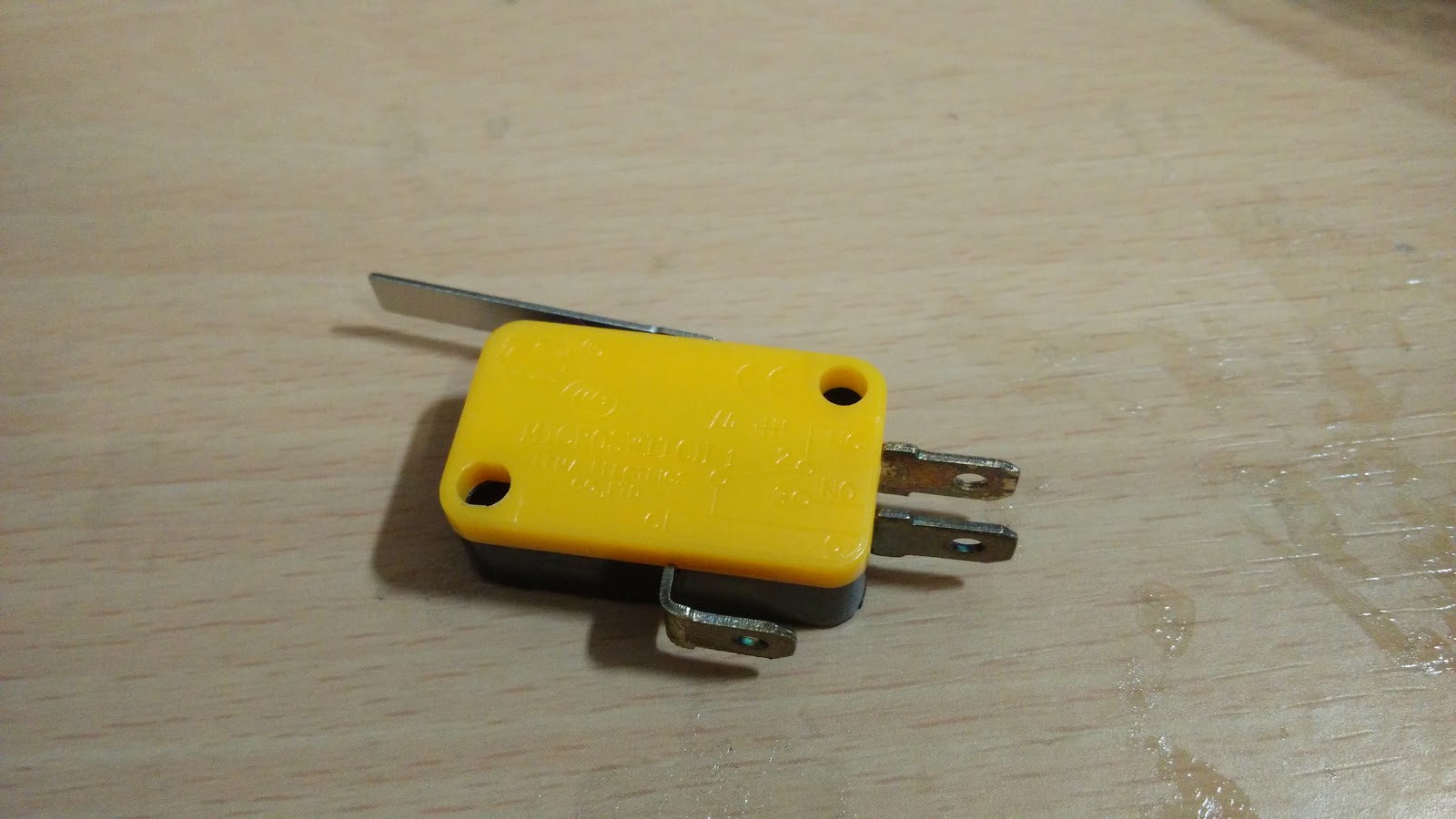

微動開關 * 10

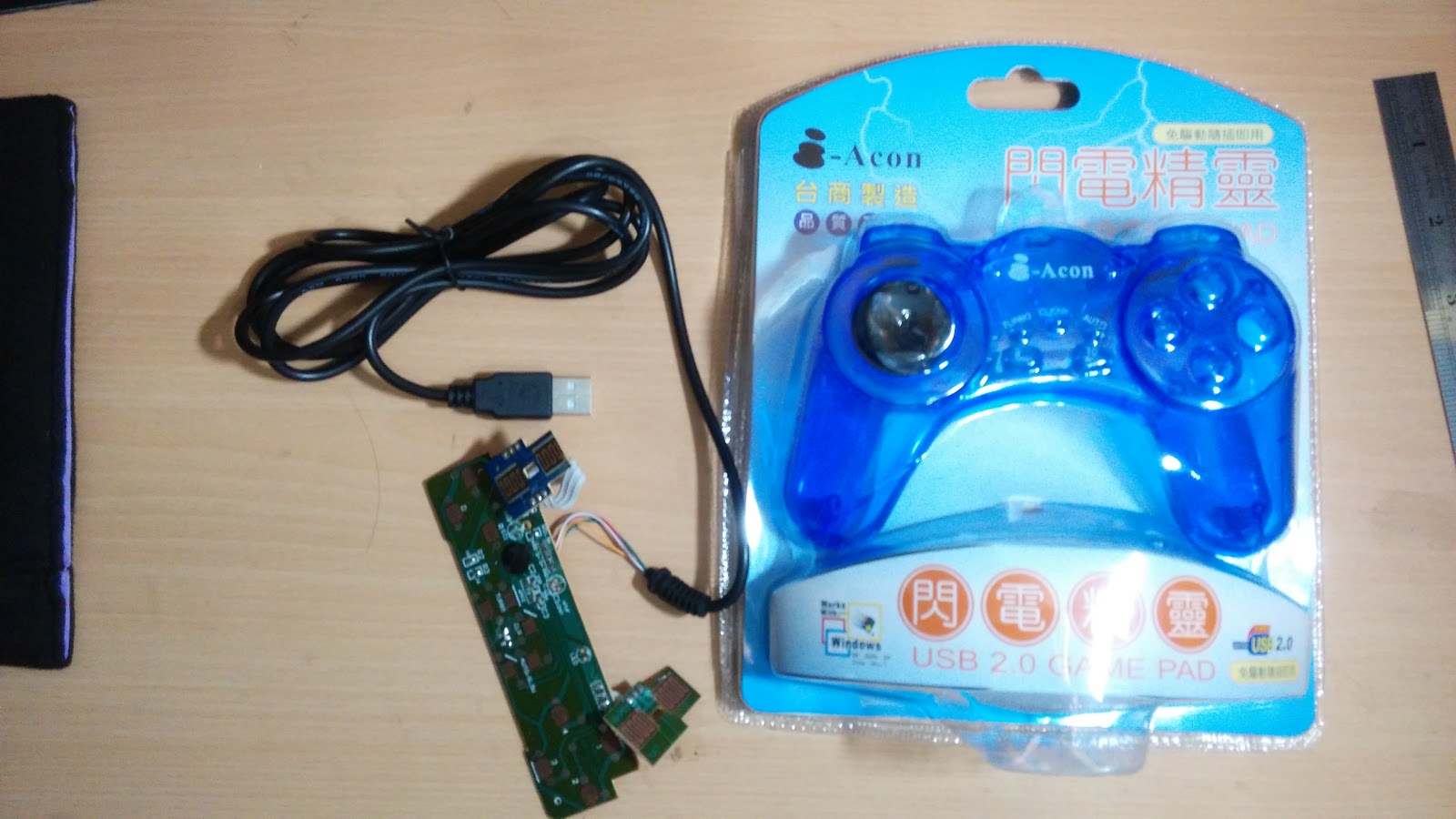

閃電精靈 * 1 (不一定要這款，不過他有開放式焊點比較好處理)

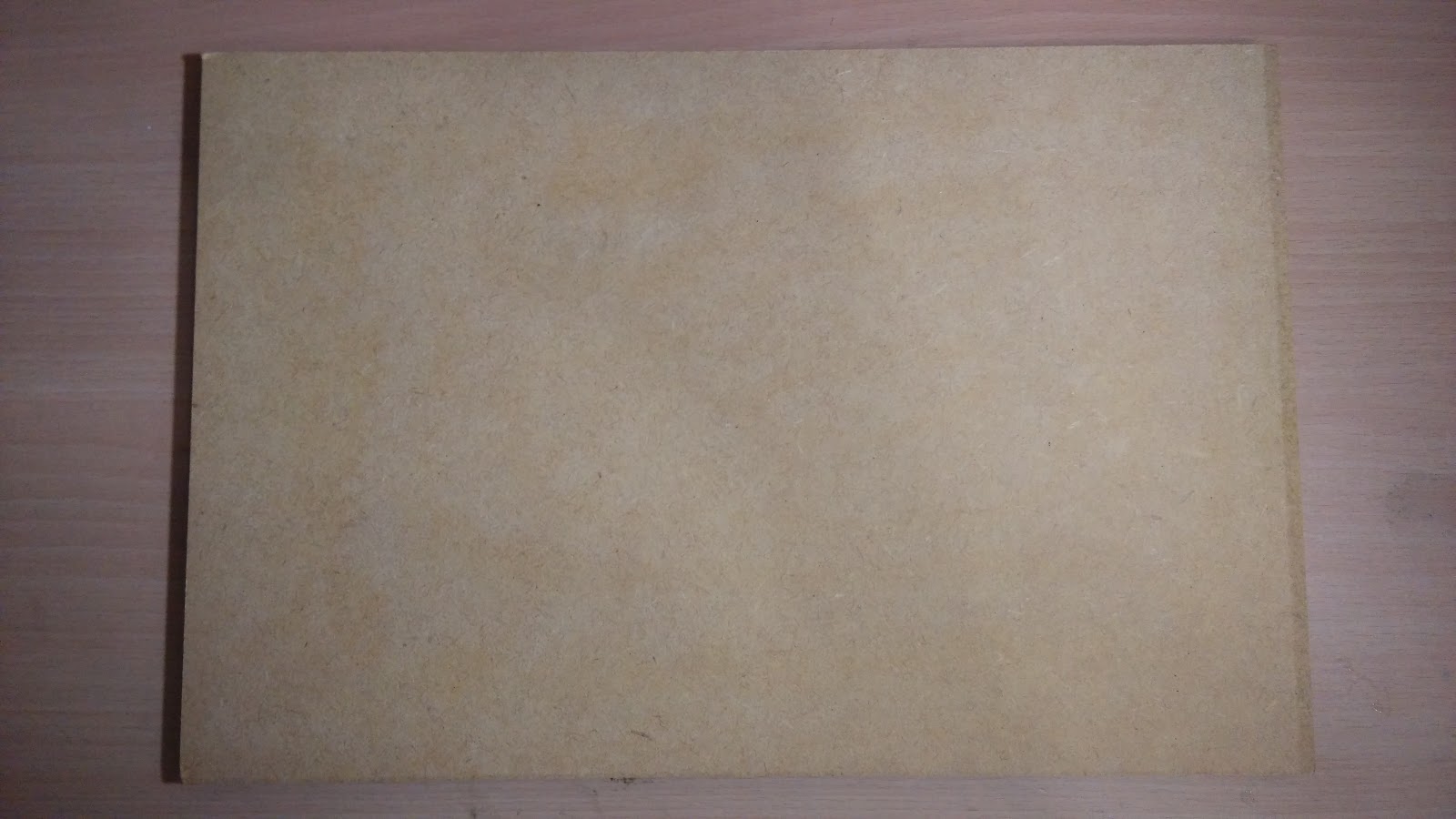

木板 * 1 (金興發購入雕刻用木板)

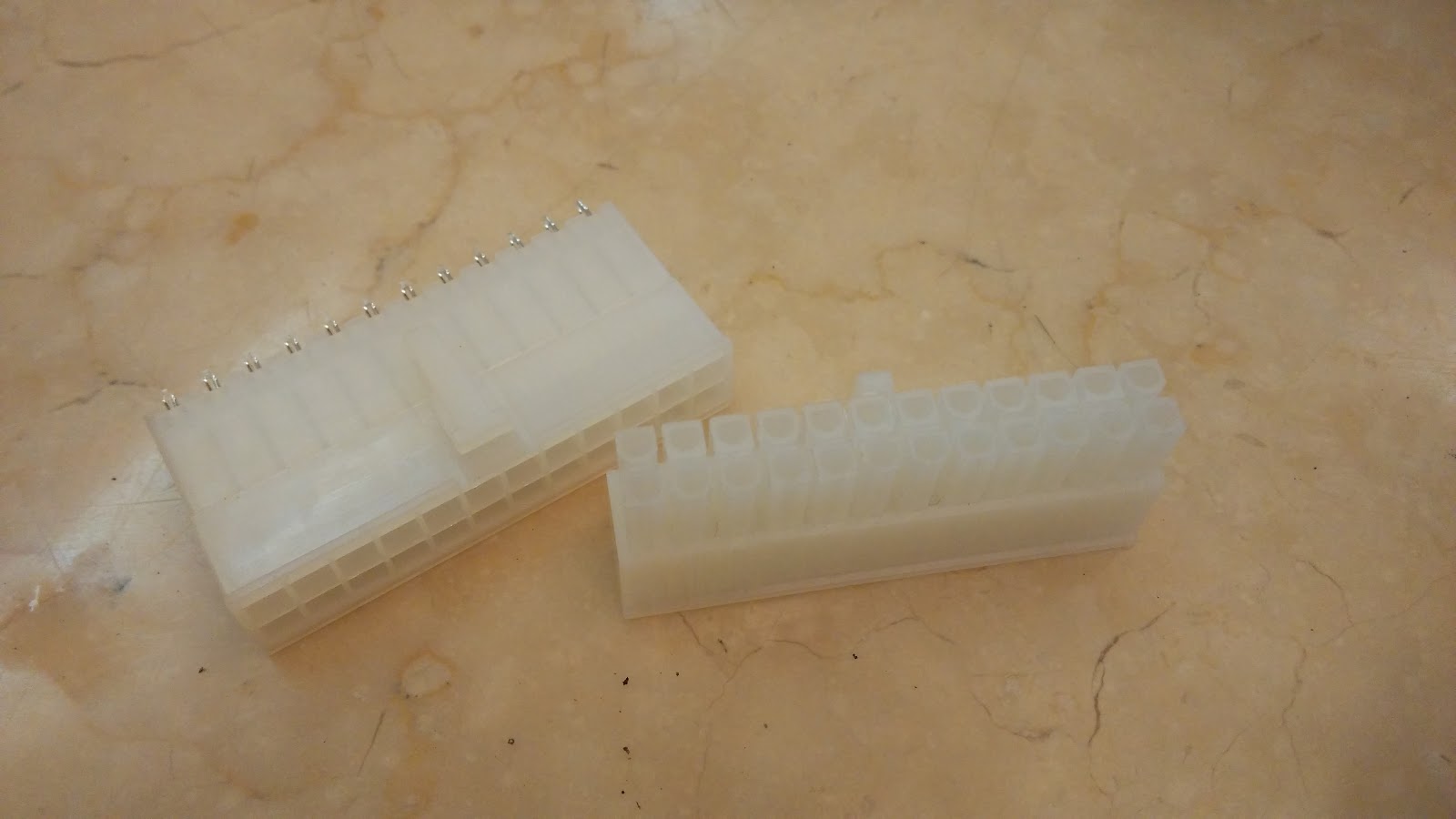

24pin 接頭 (公母)

接頭用的金屬端子 * 20

其他:
電線：6m、60mm 銅柱 * 4、各式工具

開工
按鈕

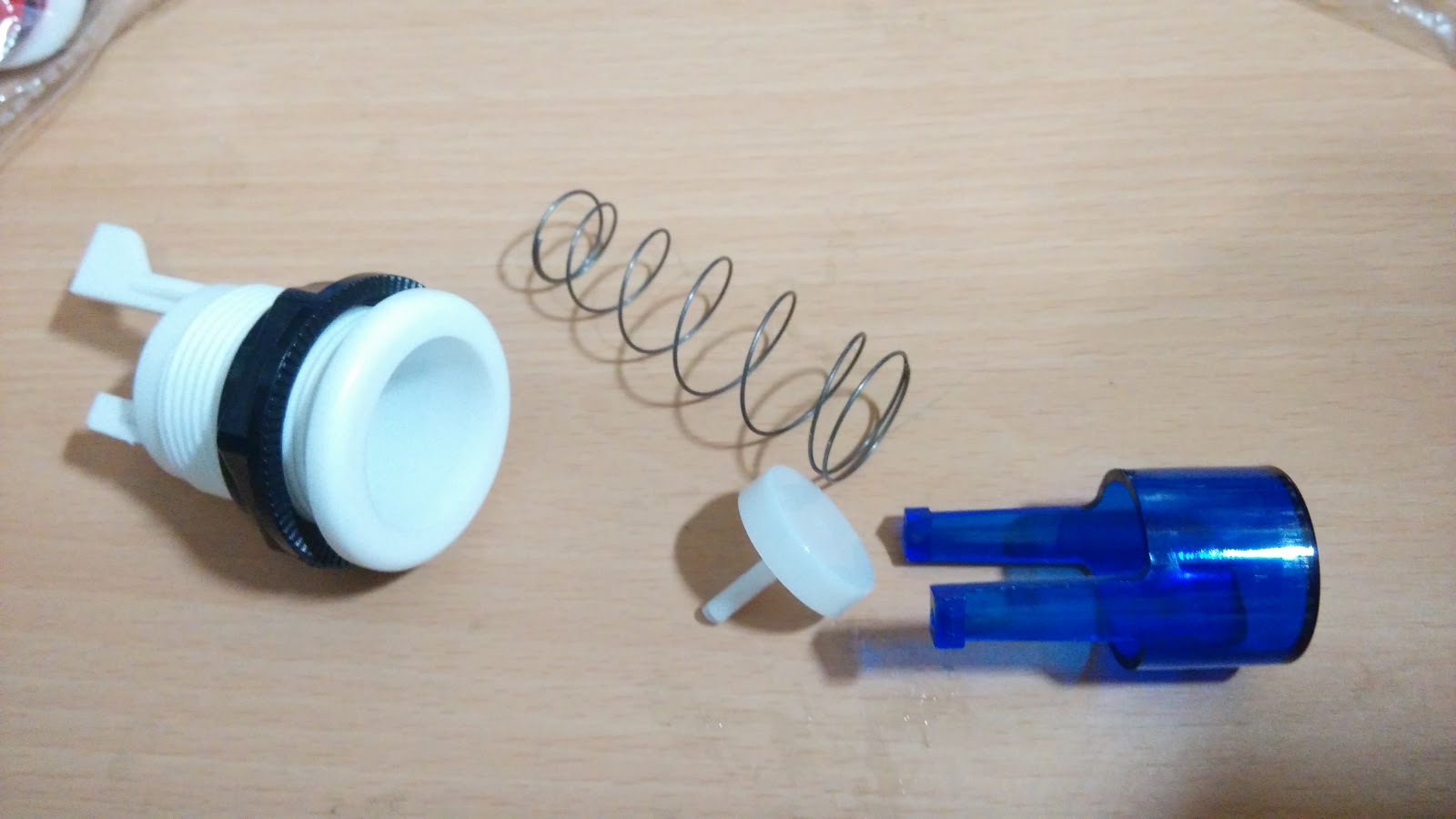

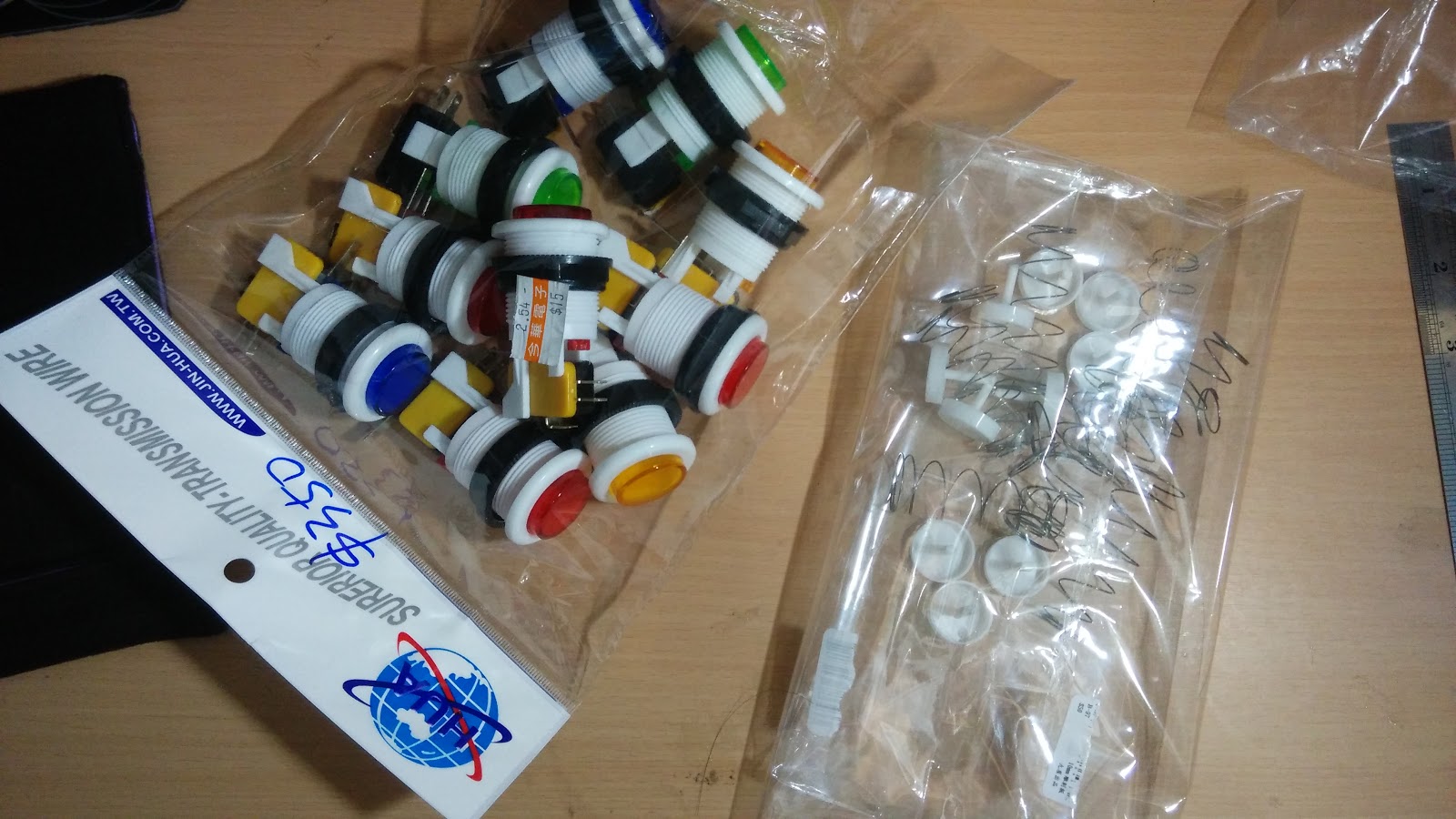

首先把按鈕拆開

這傢伙裡面有一個彈簧
那個彈簧跟白色雨傘狀我不要

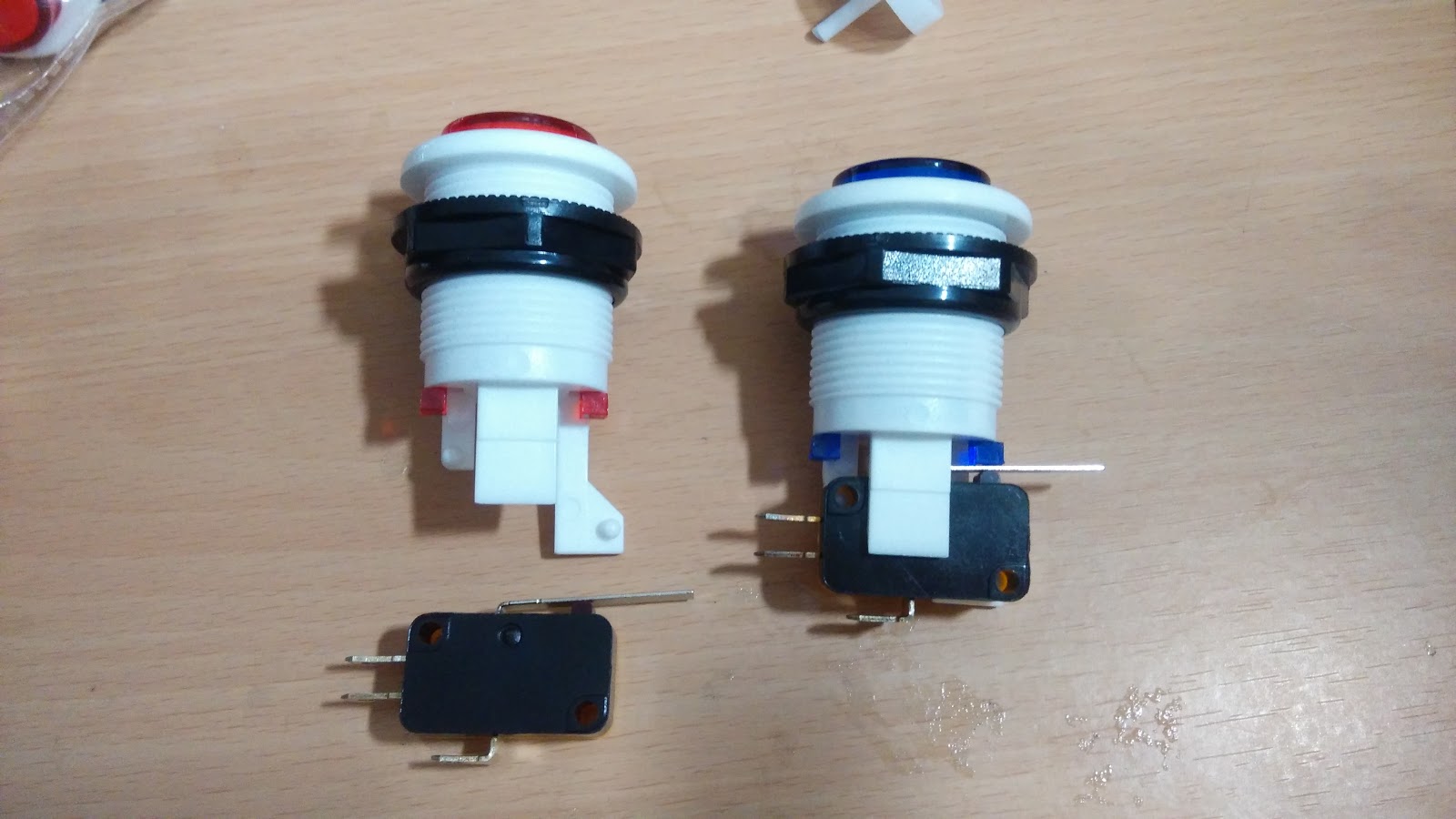

拿掉以後跟微動組合起來按按看

全部處理好以後把垃圾包起來收好
後面不會用到

(我當時很開心的把它全部組合好了，後來要組裝的時候還一個一個把他拆開...)

面板

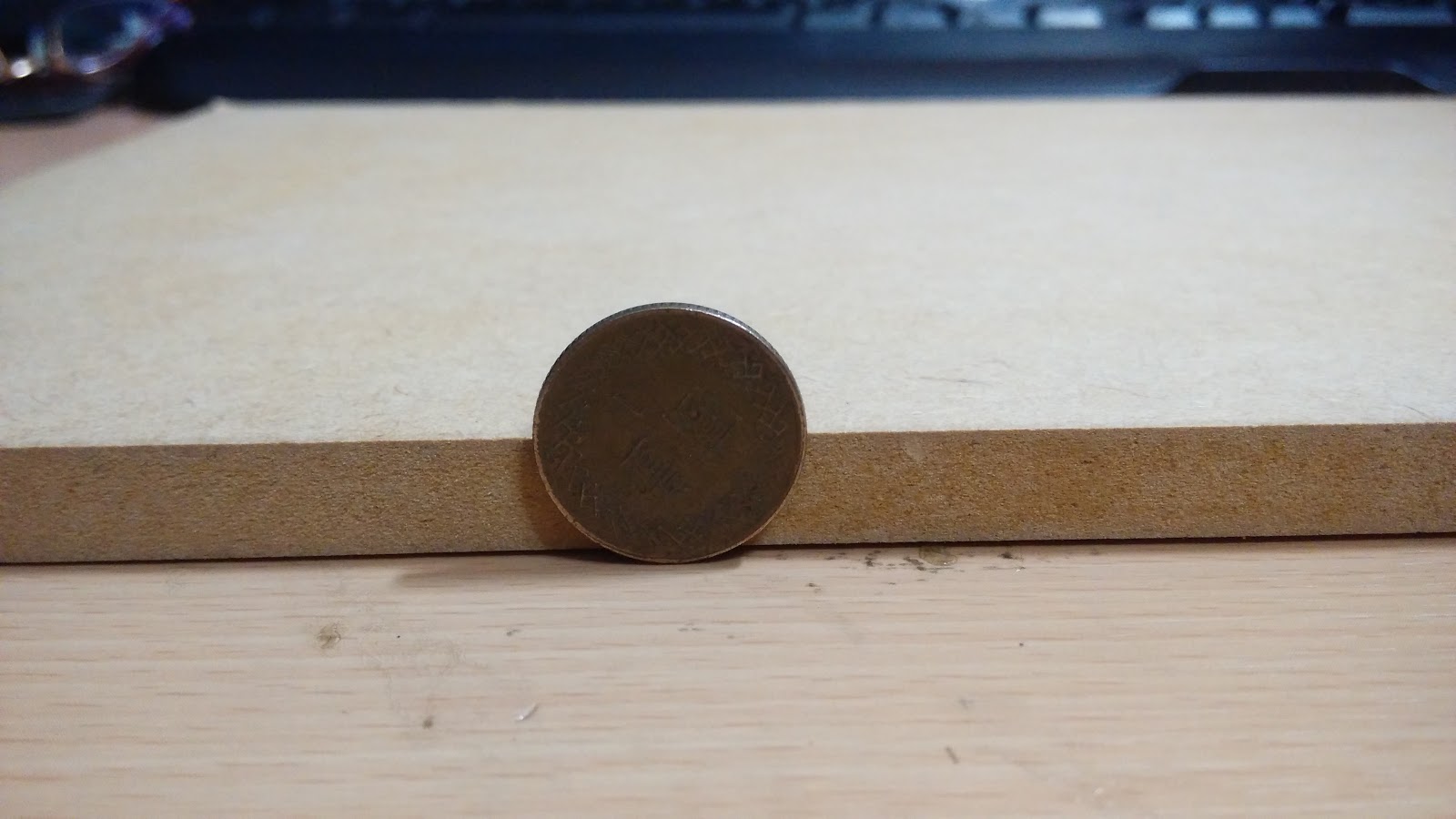

接著處理木板
我上網找到了這個盒子的 dwg 檔案:http://goo.gl/pXpuwd

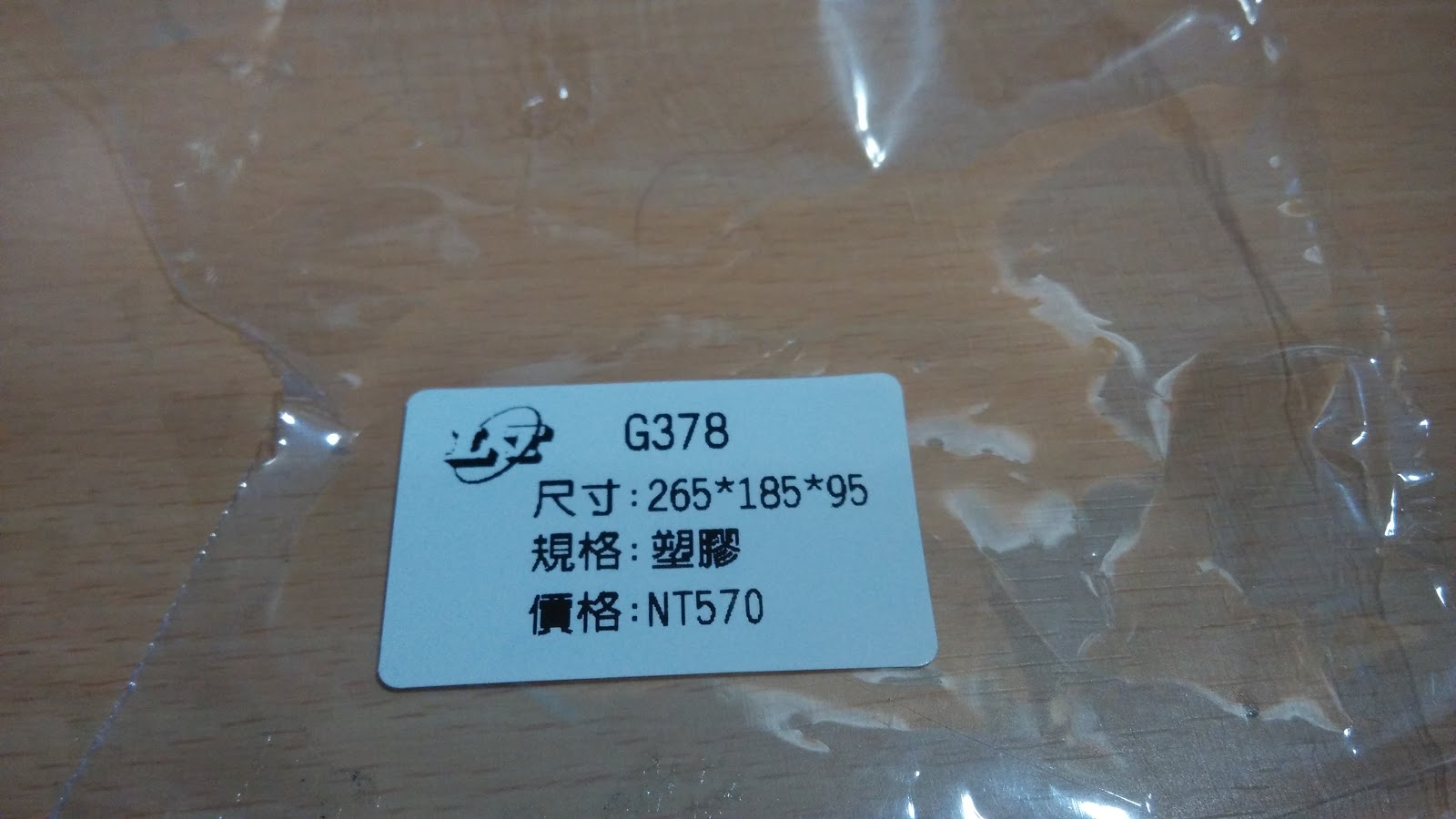

不愧是五百多塊的盒子..

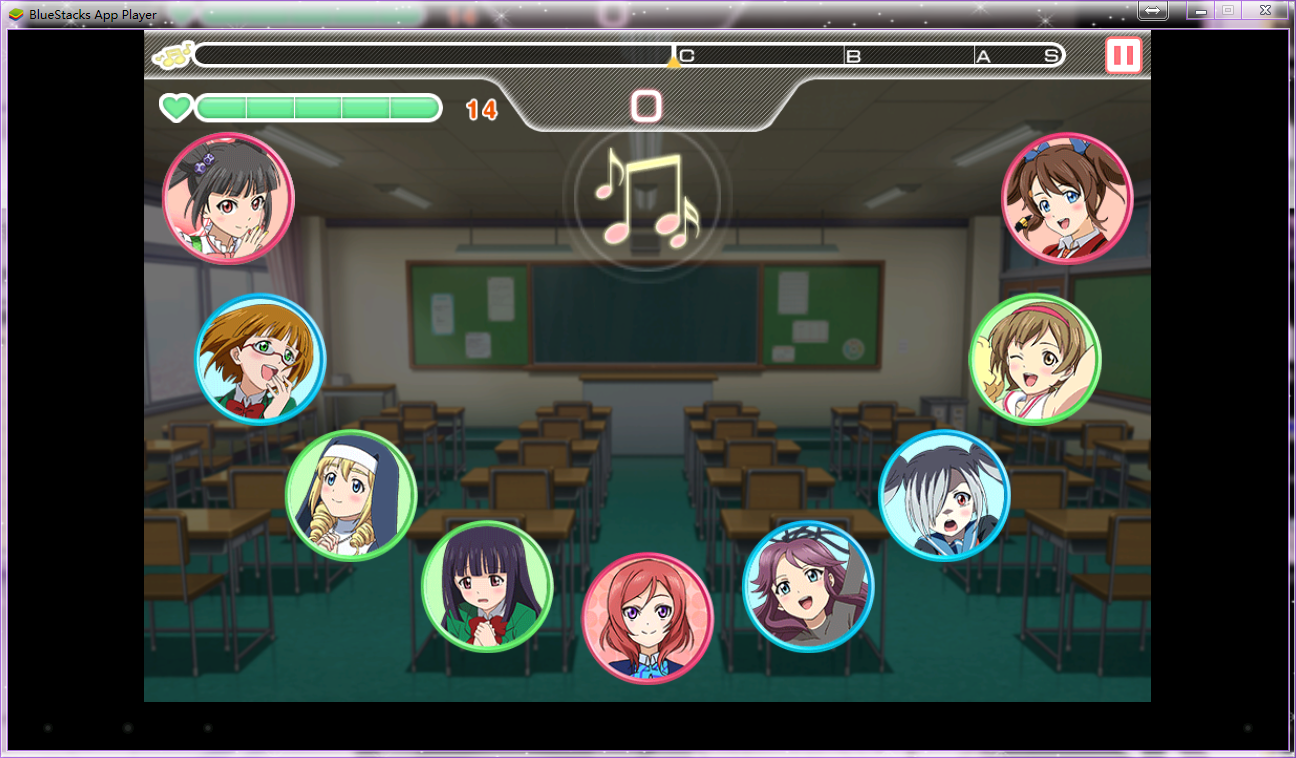

然後是進遊戲截圖參考
在 BS 隨便裝了台版創新帳 ((測試不想浪費本尊體力

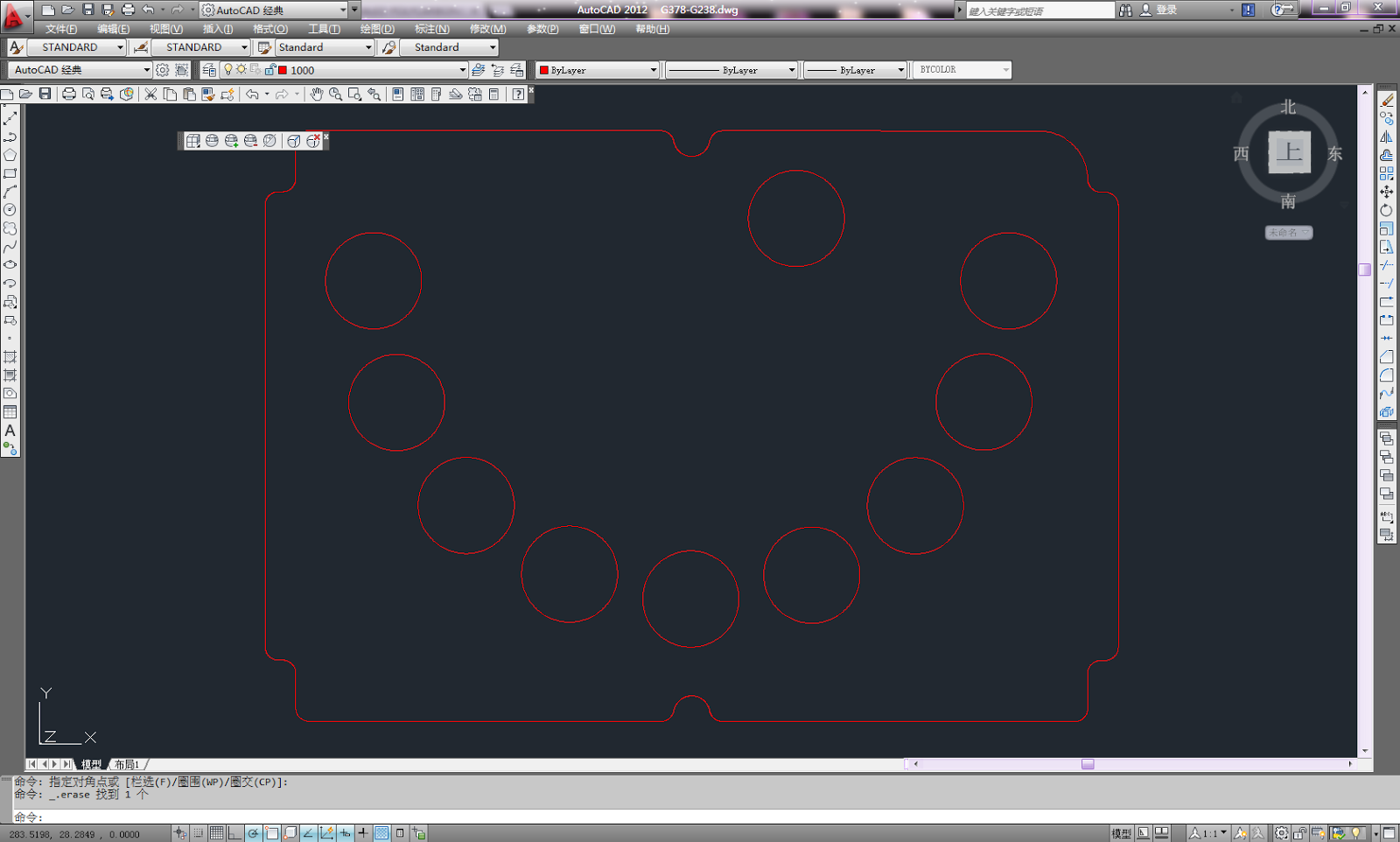

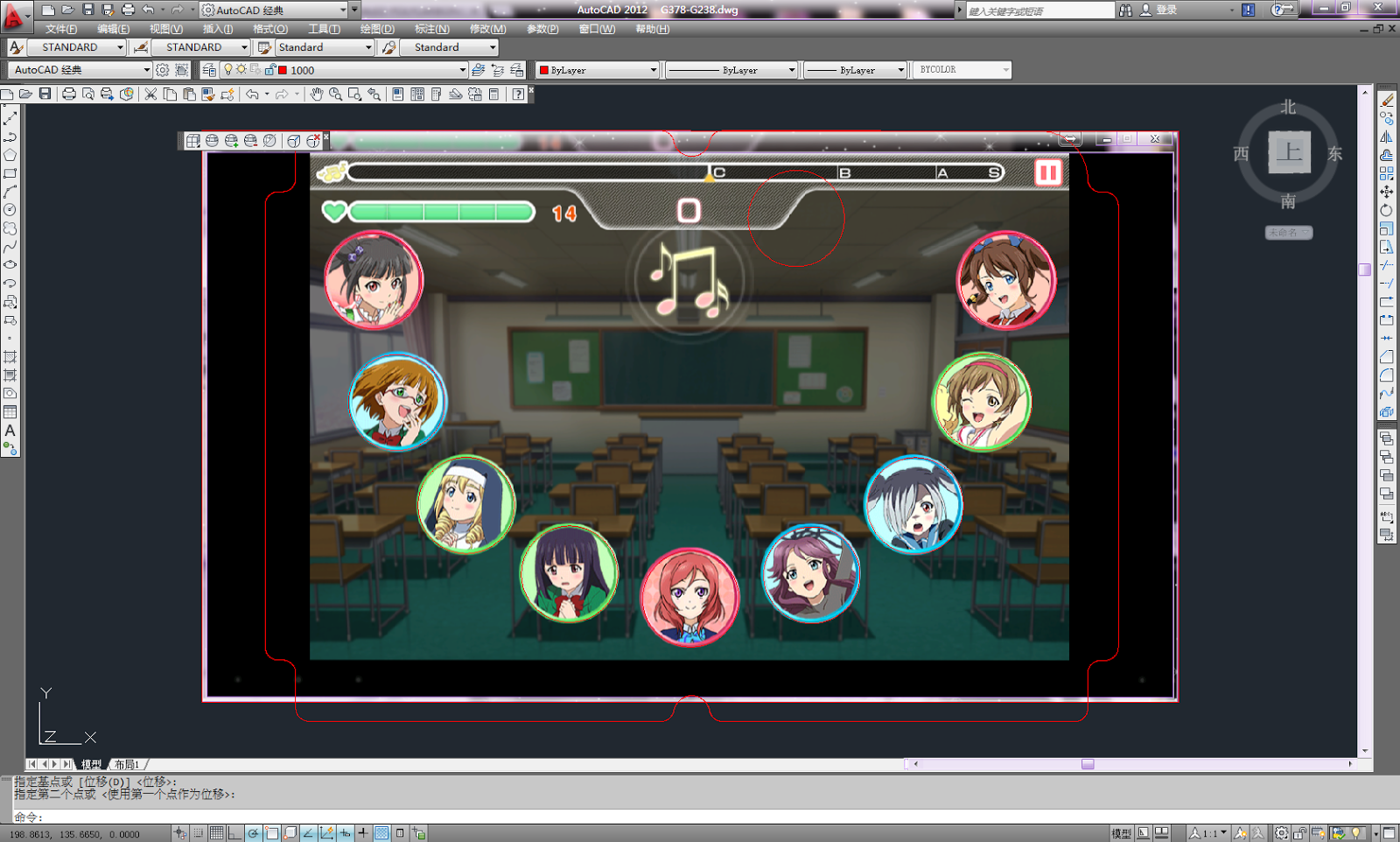

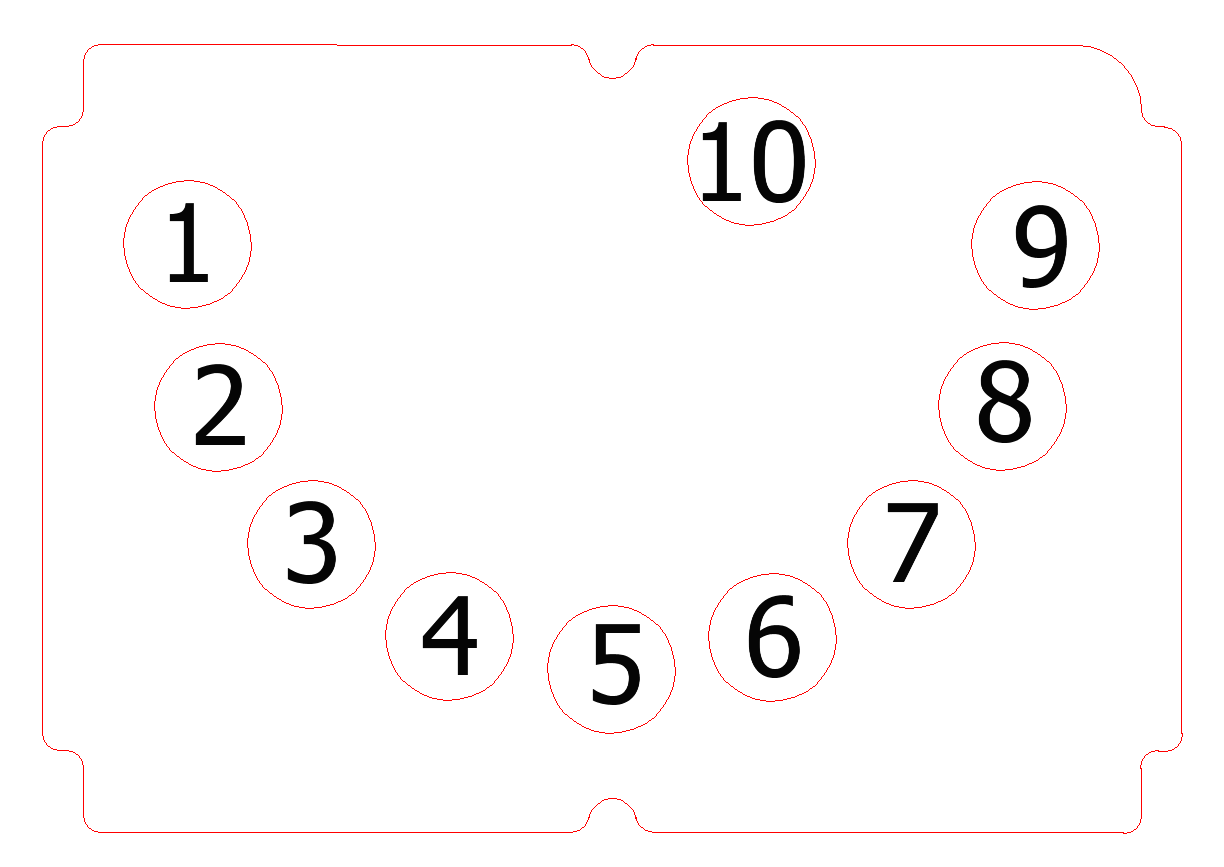

有了圖片以後把他丟進 AutoCAD 處理

機械本科弄起來得心應手

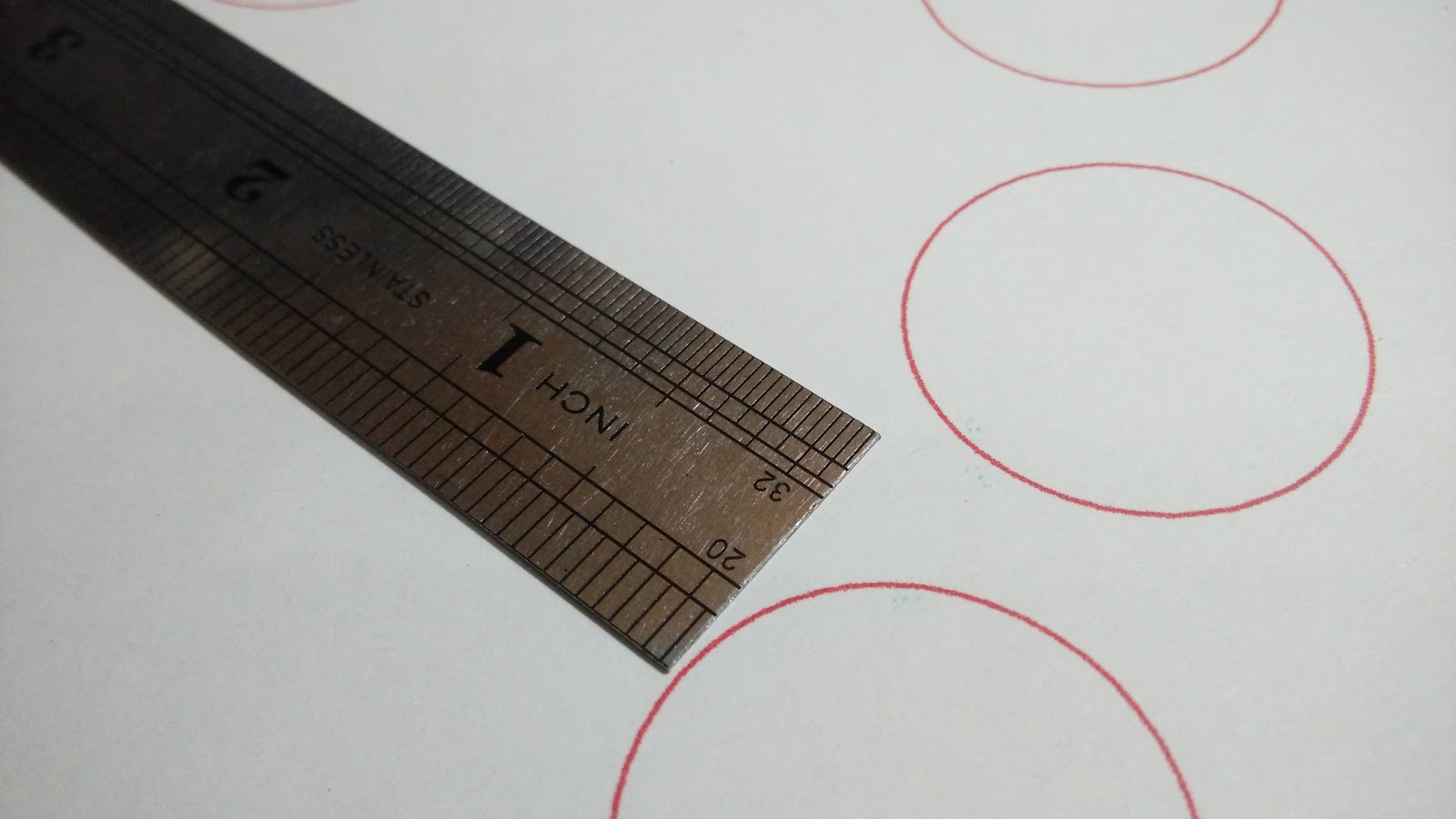

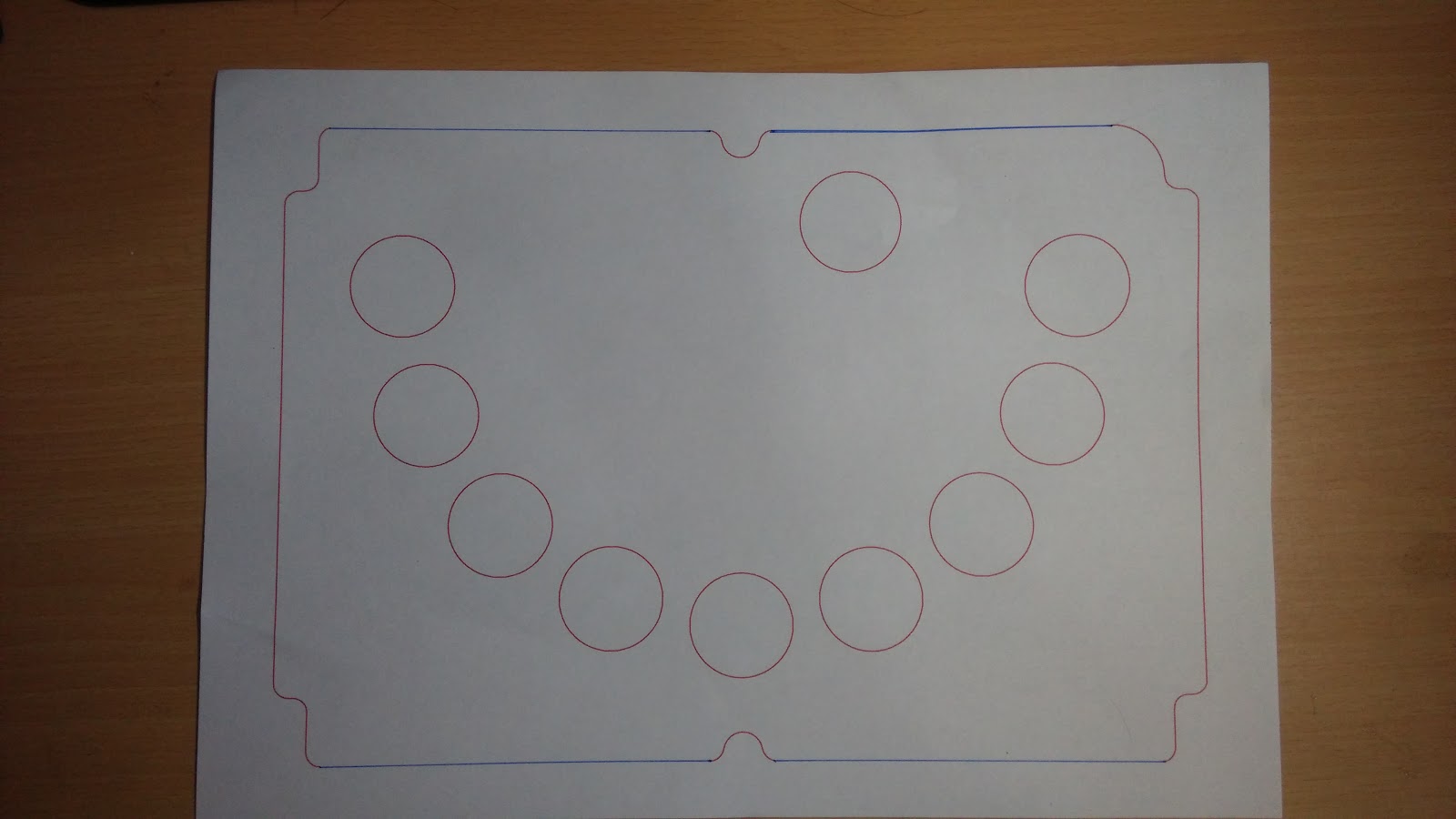

1:1 印出來~~

本來打算直接整張貼在木板上
不過要鋸的話果然還是不行呢

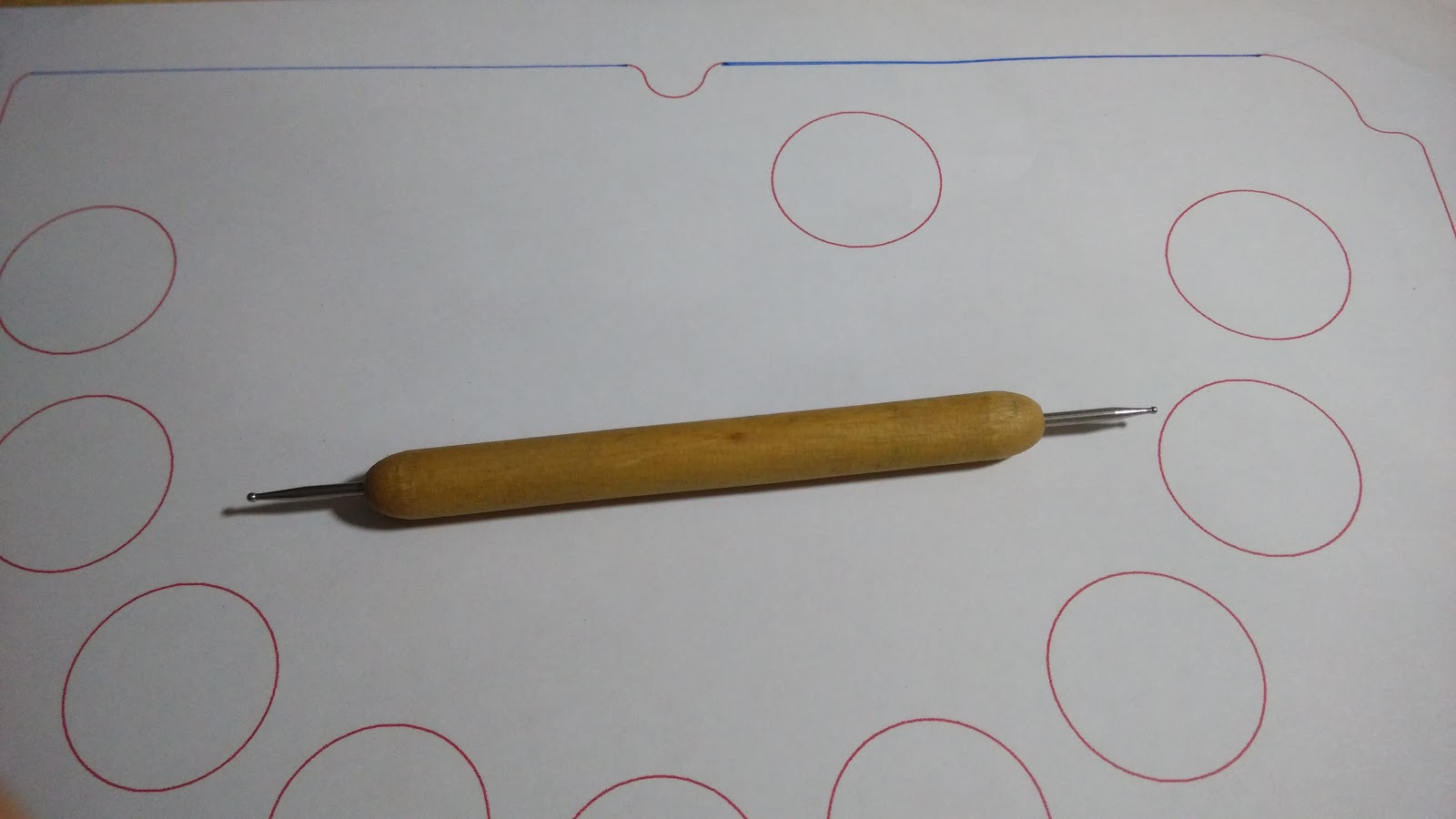

於是請出了跟老媽借來的神器:

這傢伙叫做針筆
高二做壁報的時候見識到了他的威力

不過完全無法刻到木頭上。

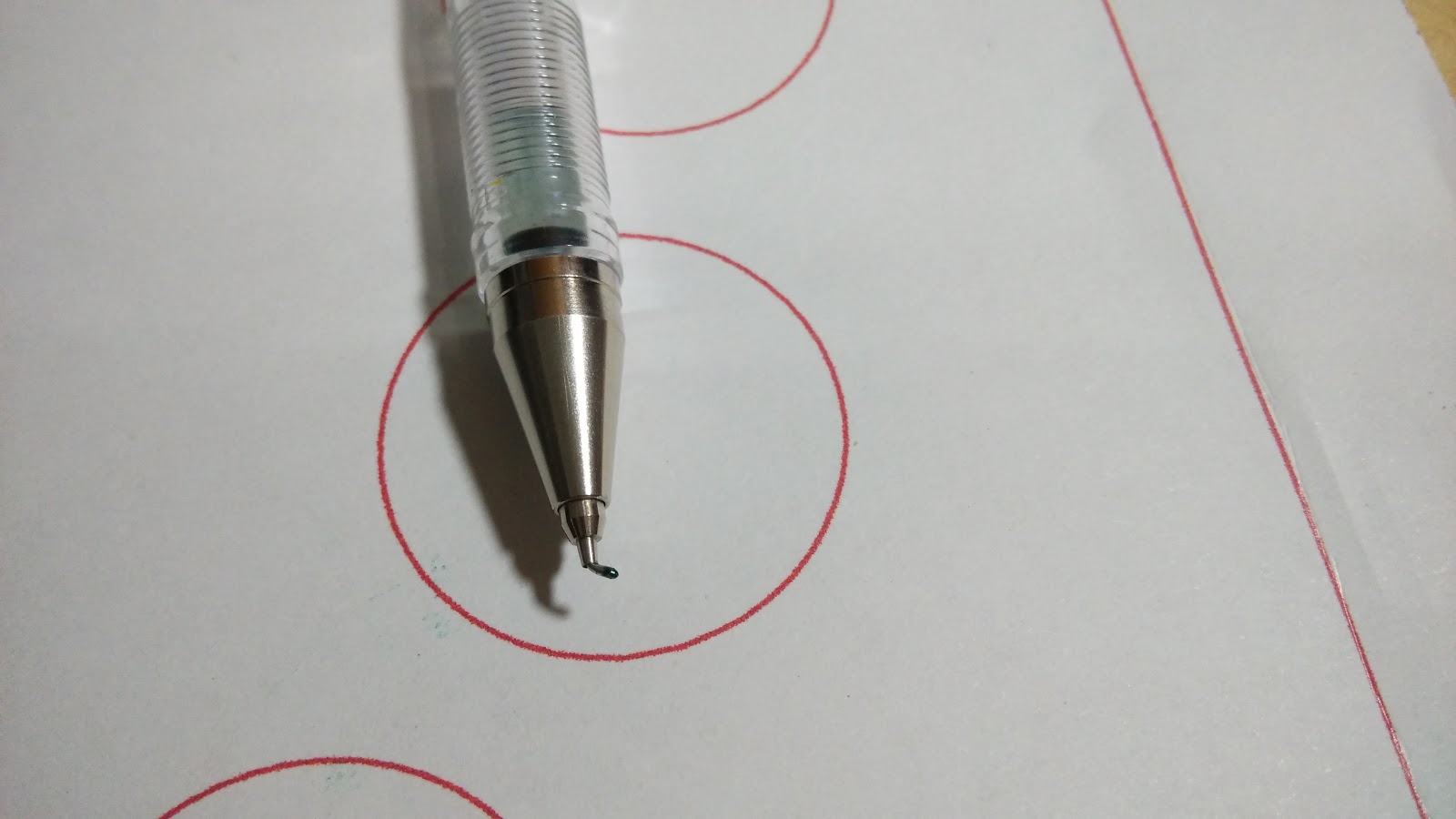

我就去跟超用功的妹妹借了不要的原子筆

嘗試畫了第一下

感謝你的犧牲，下一位~~

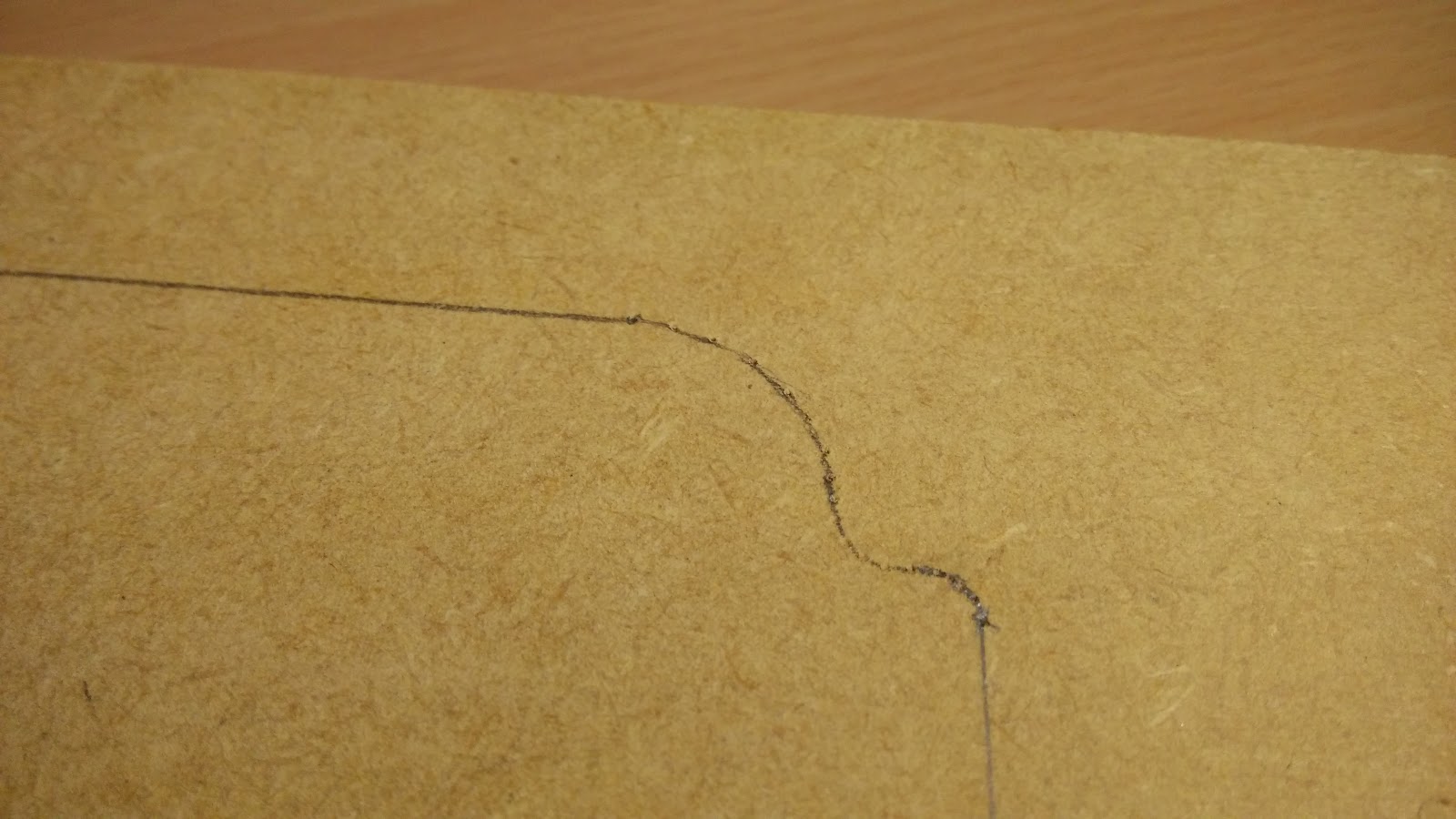

這個可以用 (・̀ω・́)✧

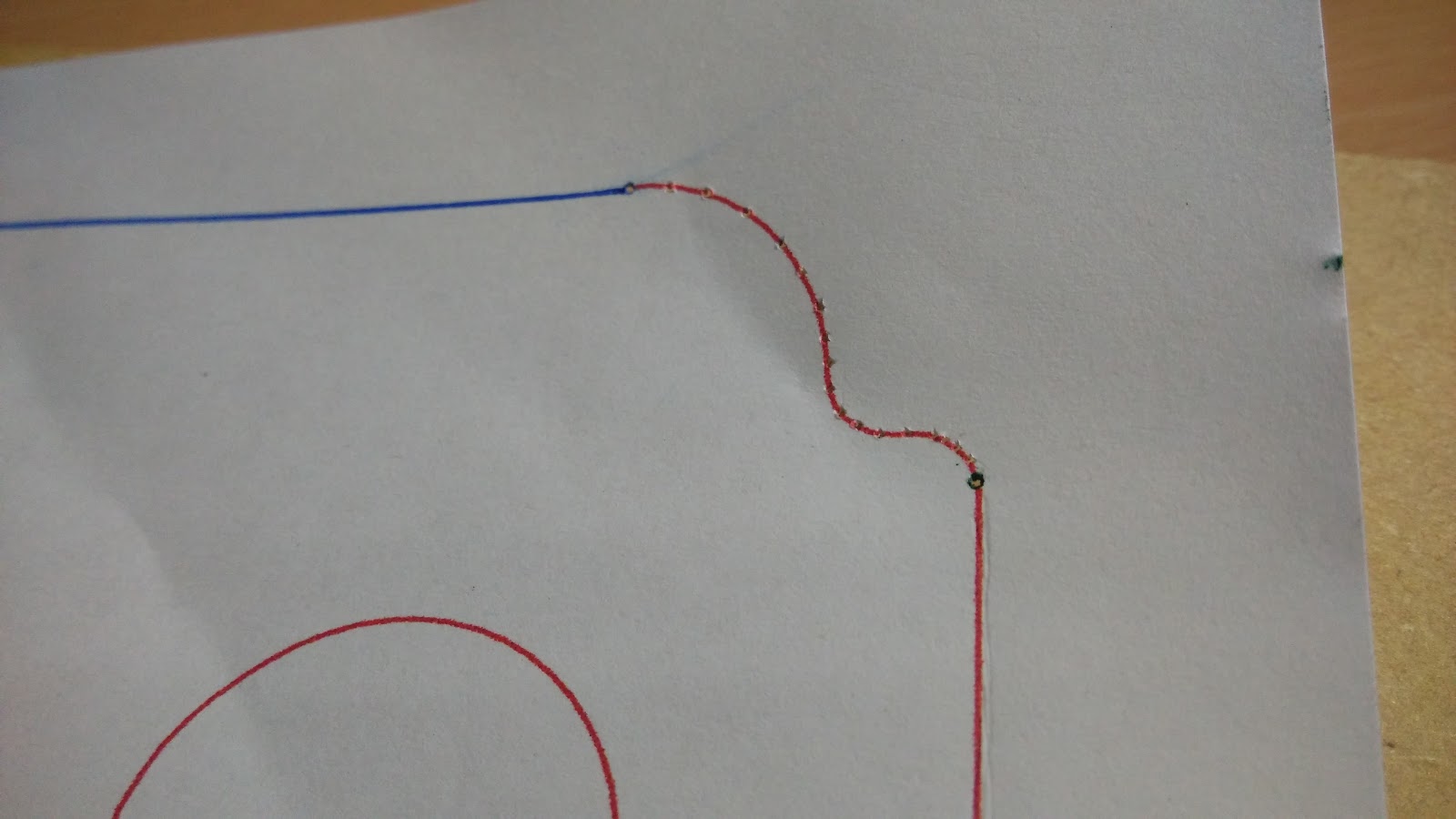

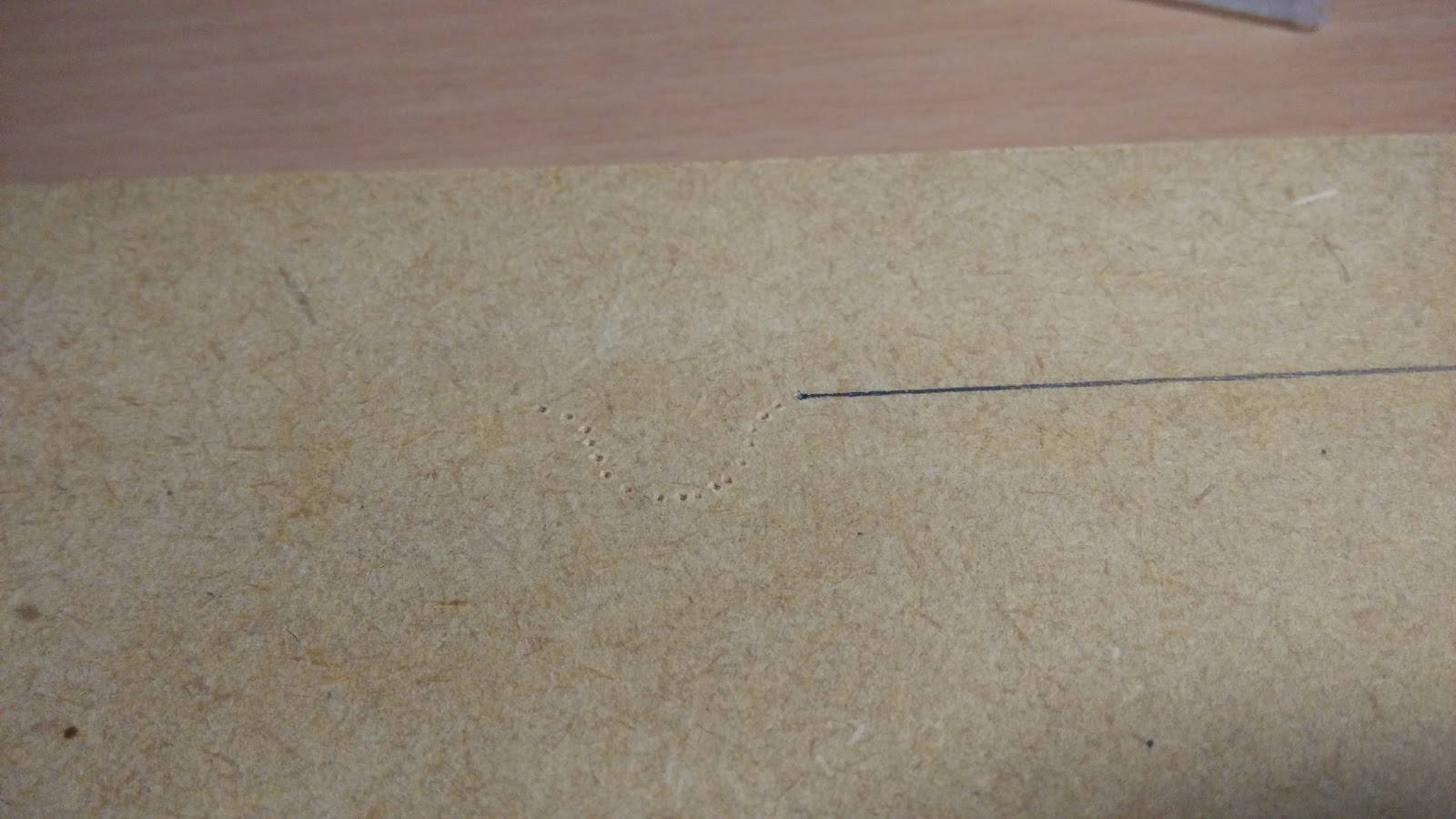

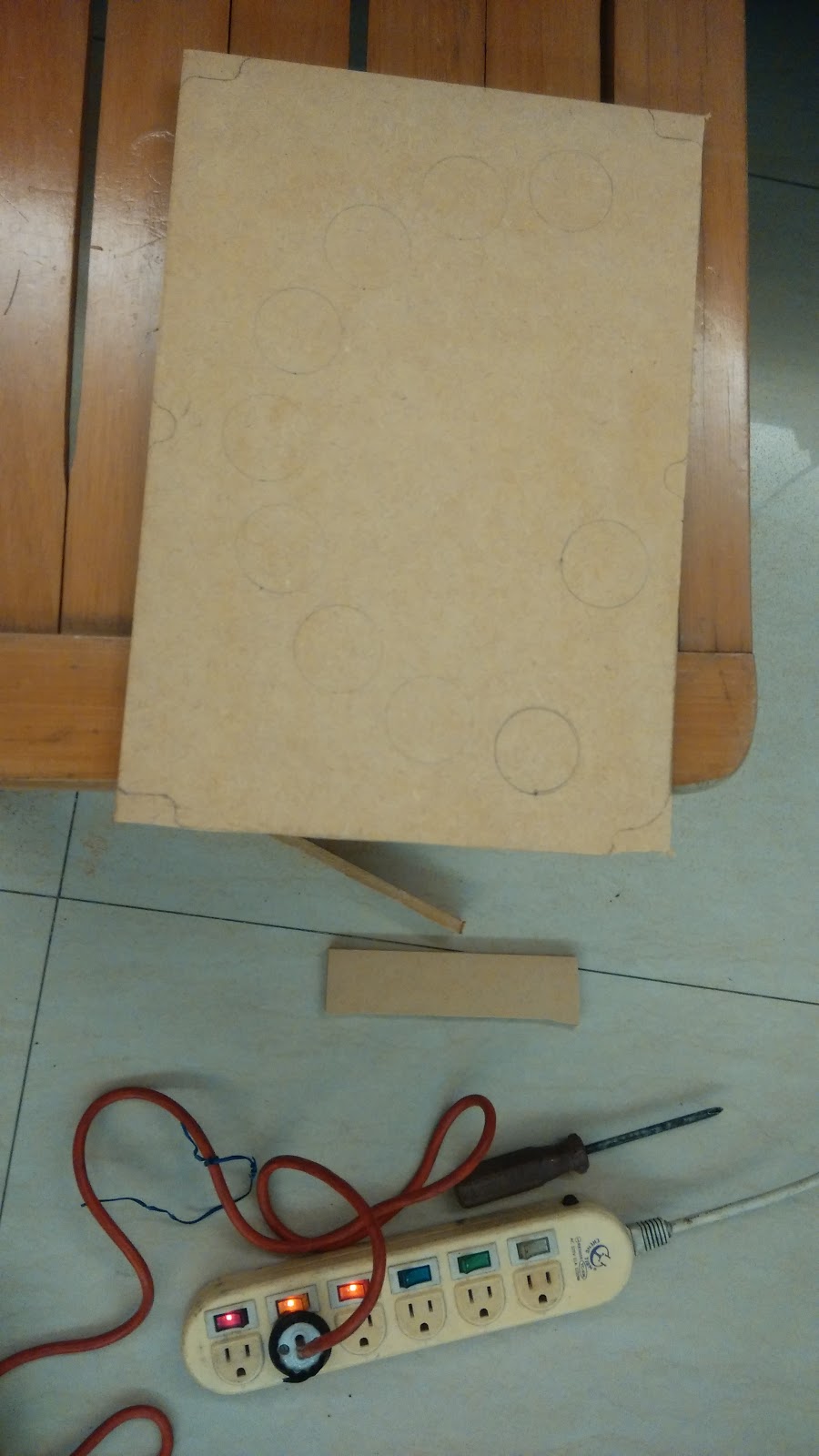

使用戳洞洞 + 連連看來刻上去
不用很精確，差不多就好

畫好以後就是切木板

切木板
這時我跑去問我的外公
他老人家啥都有
--- 系統訊息 ---
魯蛇獲得: 電鋸組 * 1

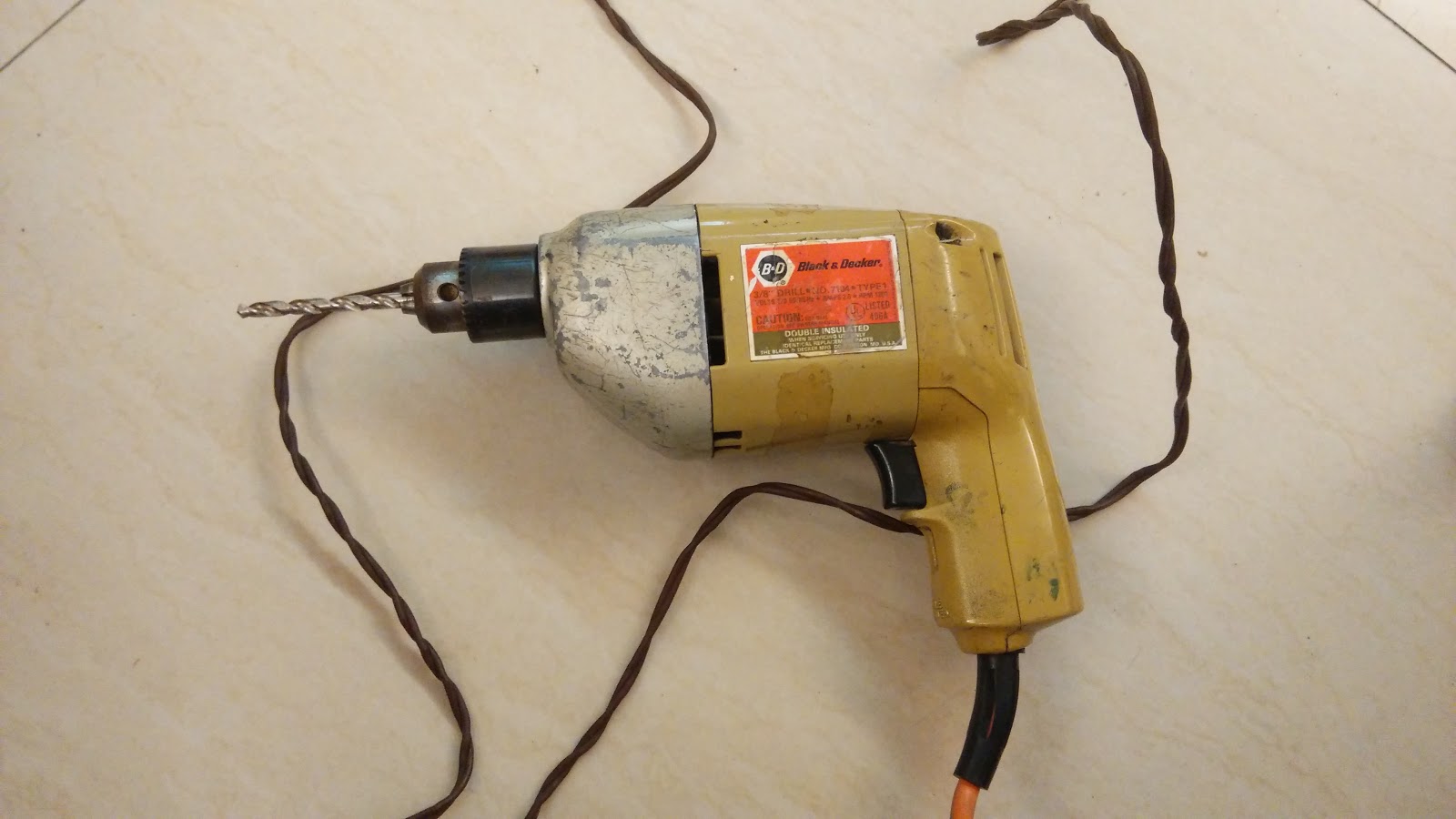

魯蛇獲得: 電鑽組 * 1
魯蛇獲得: 電烙鐵焊組 * 1
魯蛇獲得: 外婆家工作環境永久使用權
魯蛇獲得: 工作當日午晚餐 * N

先把邊邊鋸好

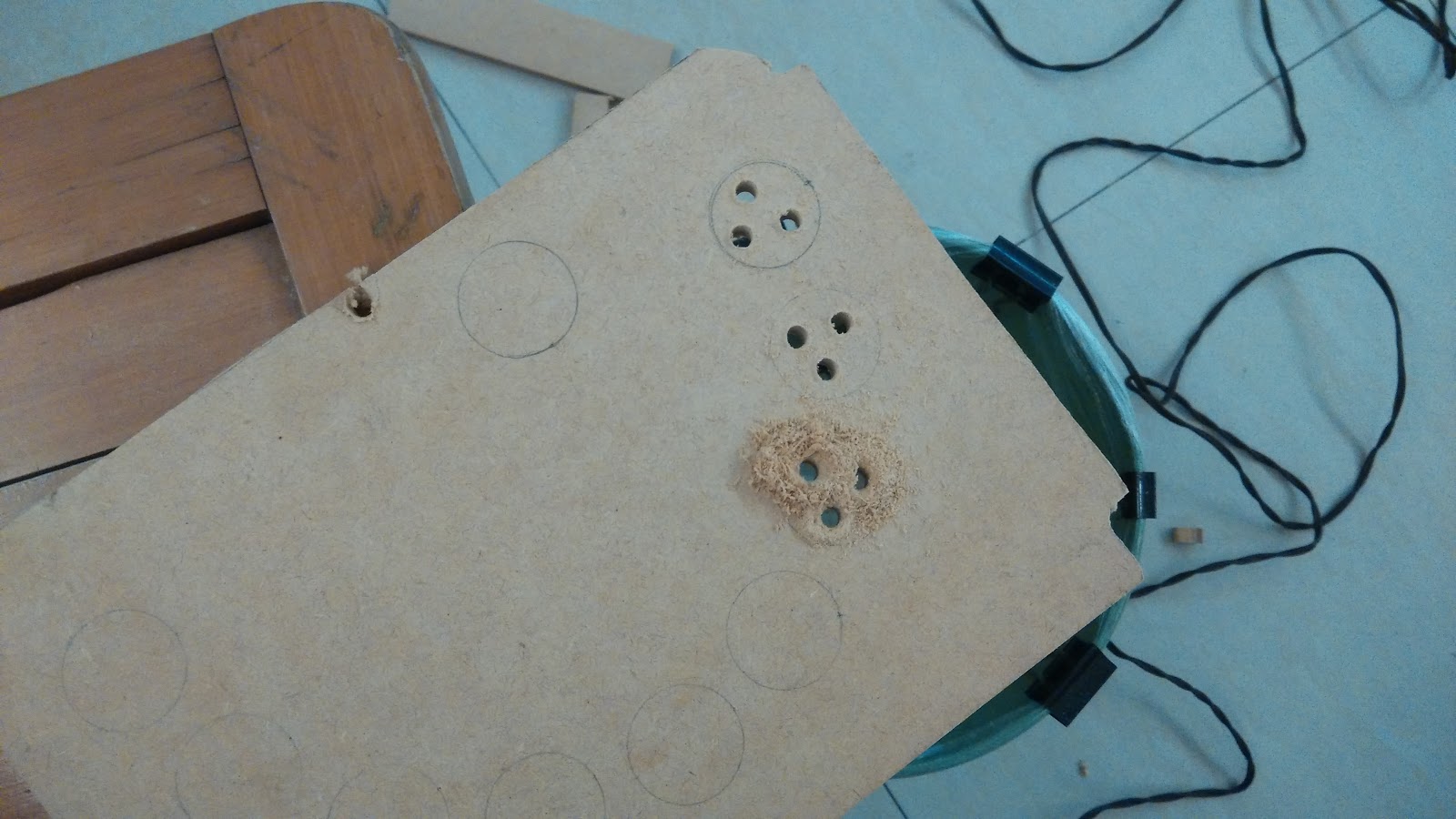

再把洞洞用小鑽頭鑽三個洞

都鑽好以後再換大鑽頭把他擴孔

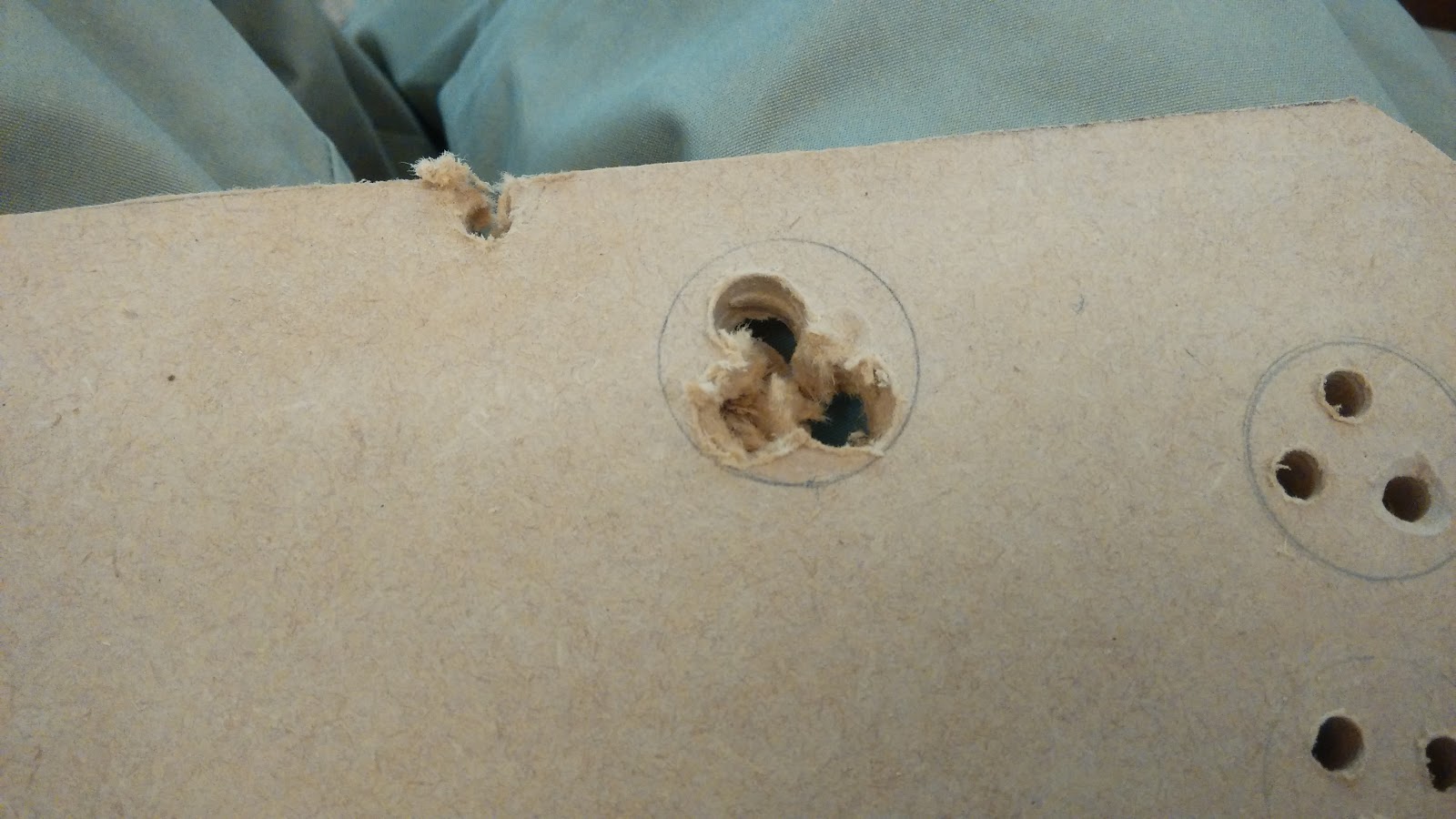

但是結果不理想
所以改鑽數個小洞再用大鑽頭挖
這時候外公突然又冒出來惹~~((NPC 嗎!!?~~
--- 系統訊息 ---

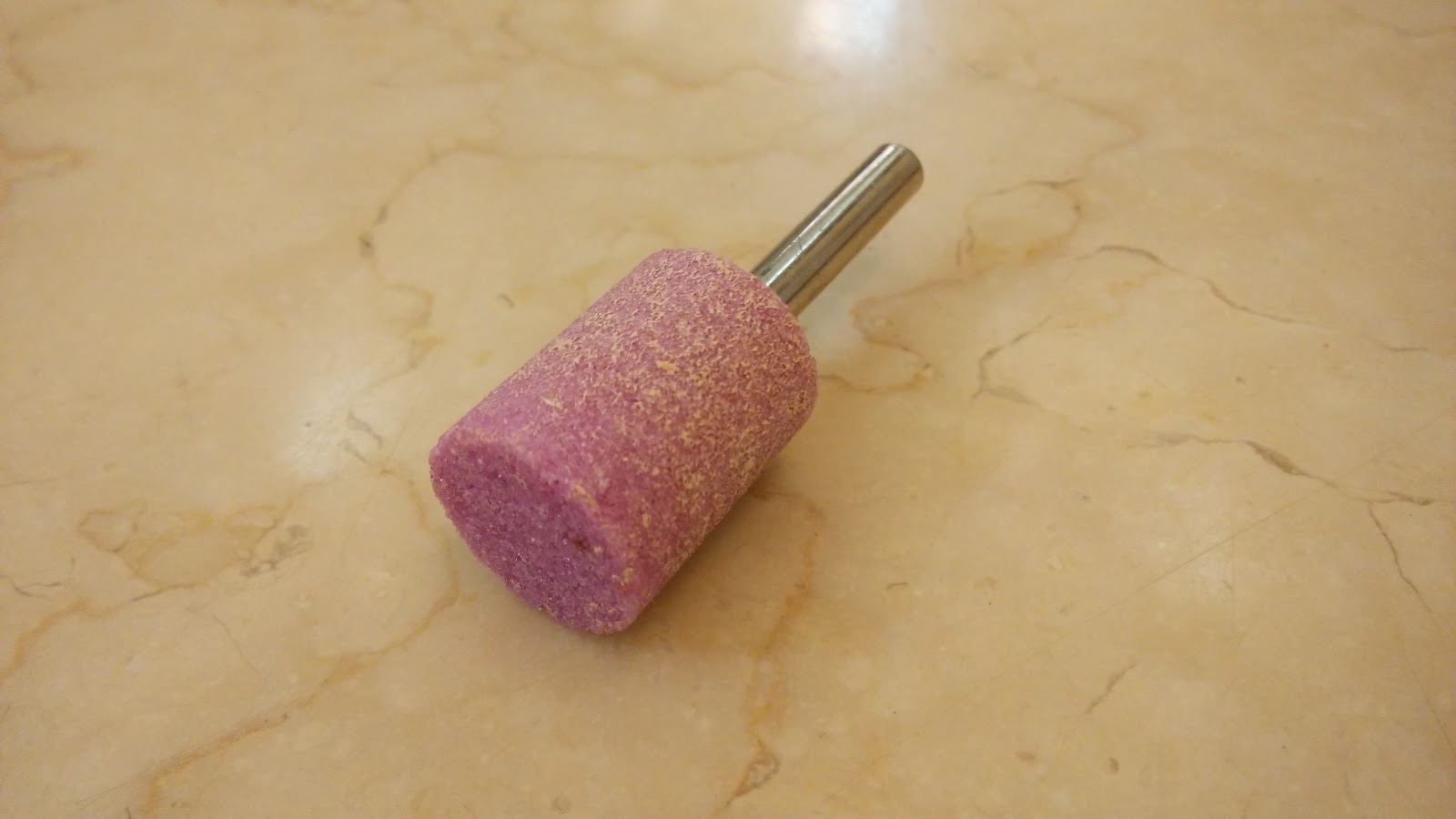

魯蛇獲得: 砂輪磨頭 Φ20mm*1
魯蛇獲得: 砂輪磨頭 Φ30mm*1

這東西根本神器

按鈕內圈直徑是 30mm 不包含螺紋
不過塑膠螺紋沒辦法攻螺紋
為了要能夠插入要再稍微擴孔

放進盒子前把支撐弄好
盒子裡面有四個鎖點可以鎖上 60mm 銅柱支撐
你沒看錯，就是鎖主機板的那個銅柱的 60mm 版本
忘了拍照
圖片從良興借來:http://goo.gl/kG2S1Q (若不妥我會移除)

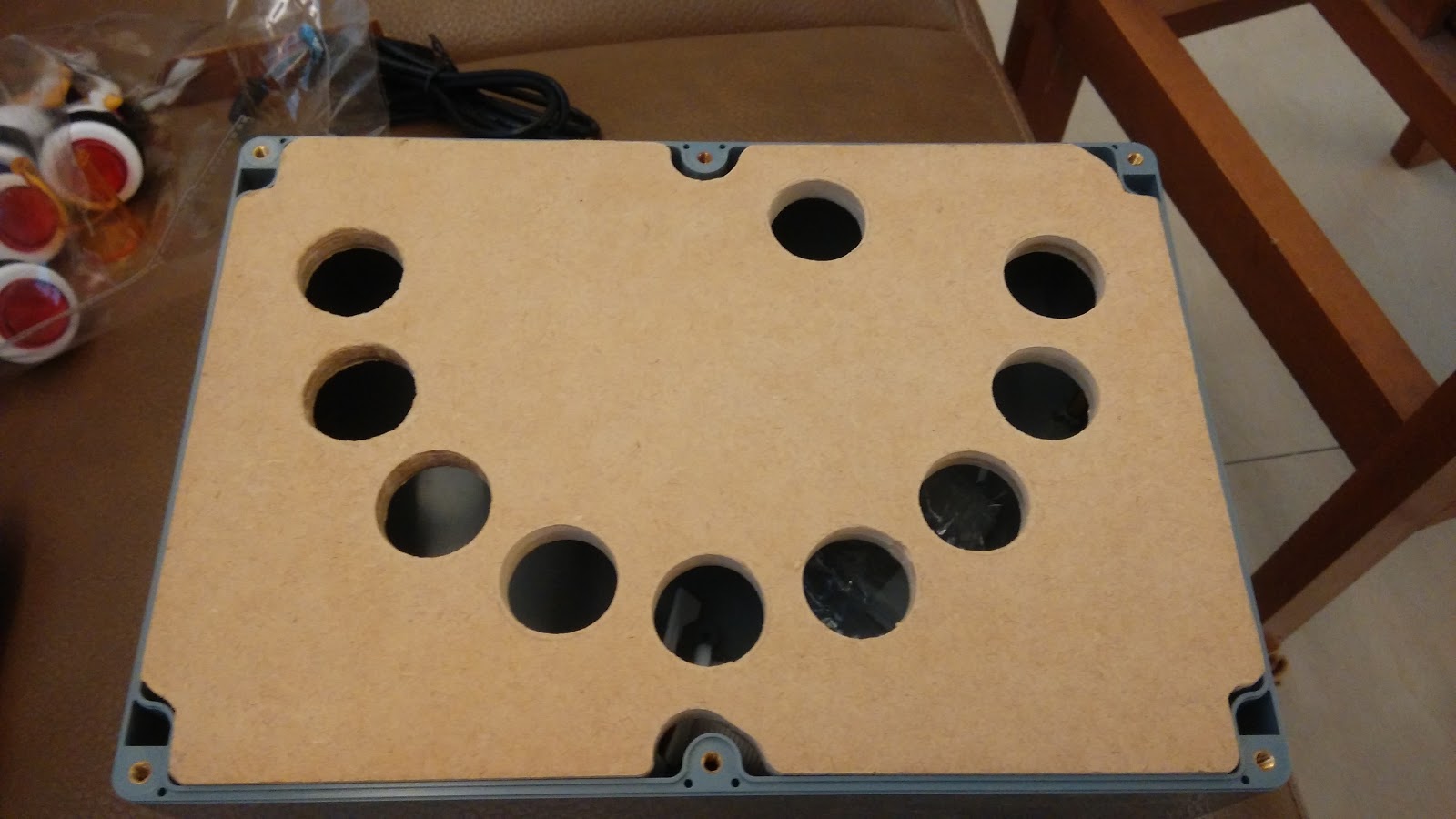

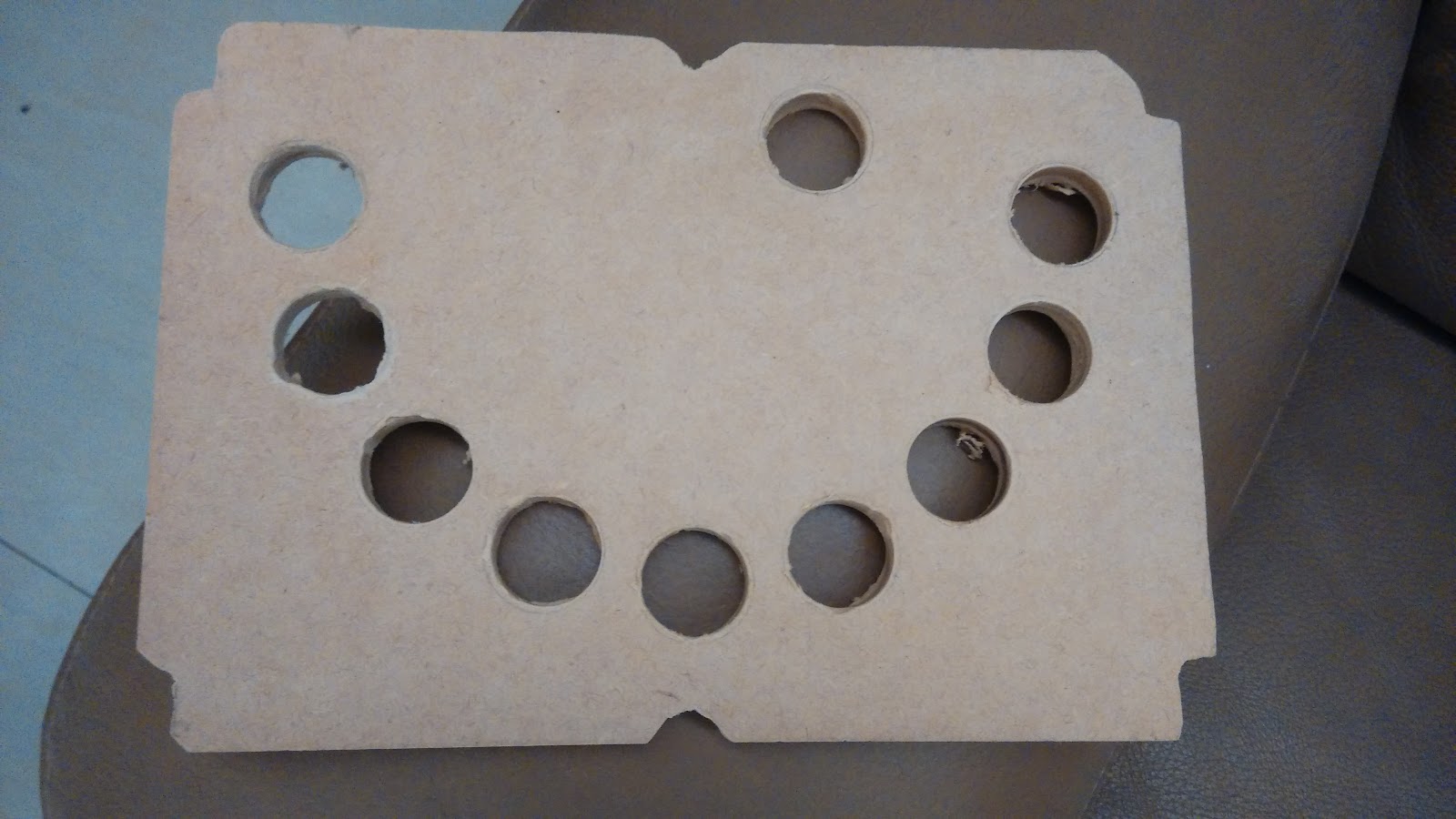

內部洞洞挖好以後修整一下外圍使之可以放入盒子

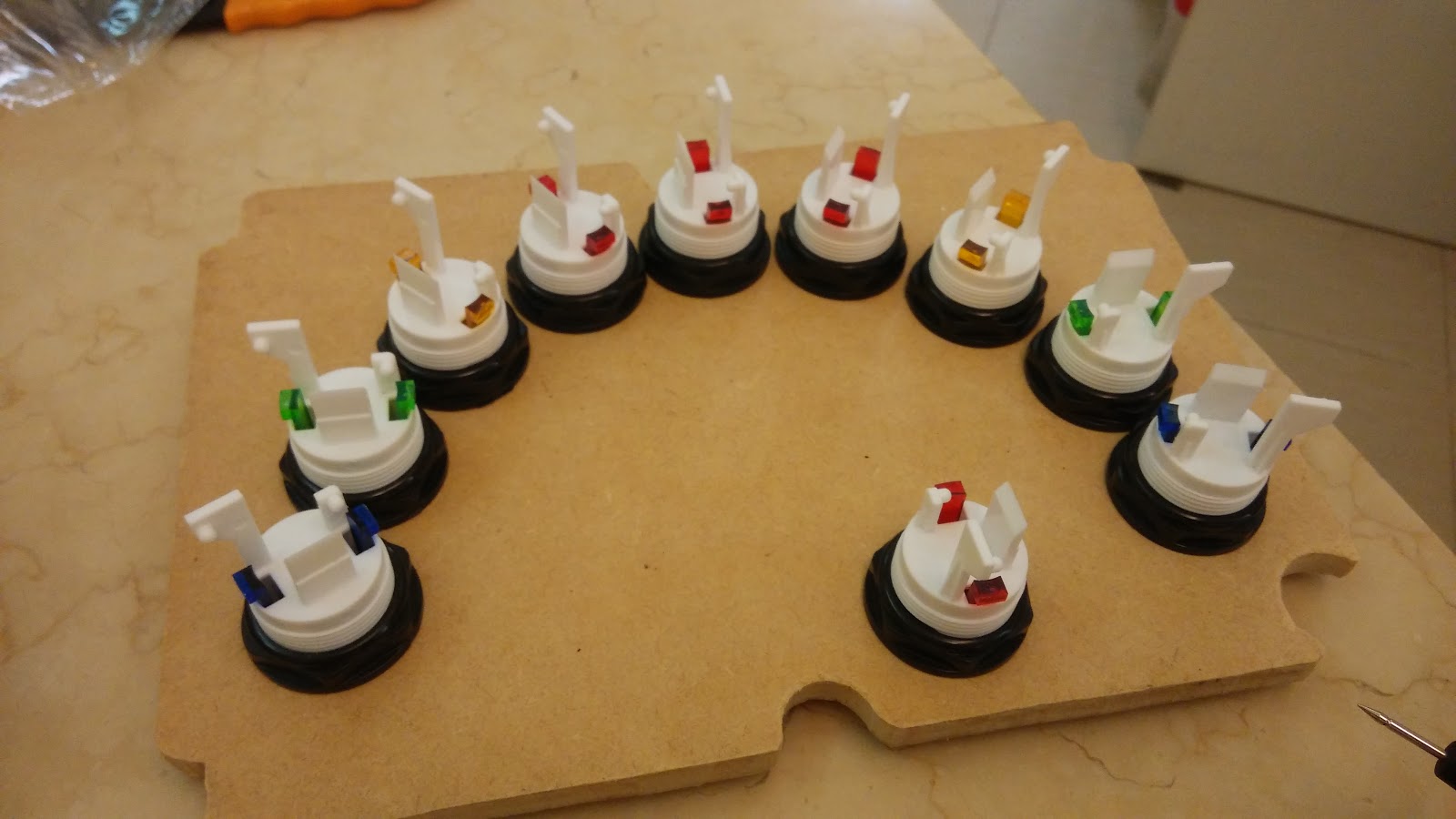

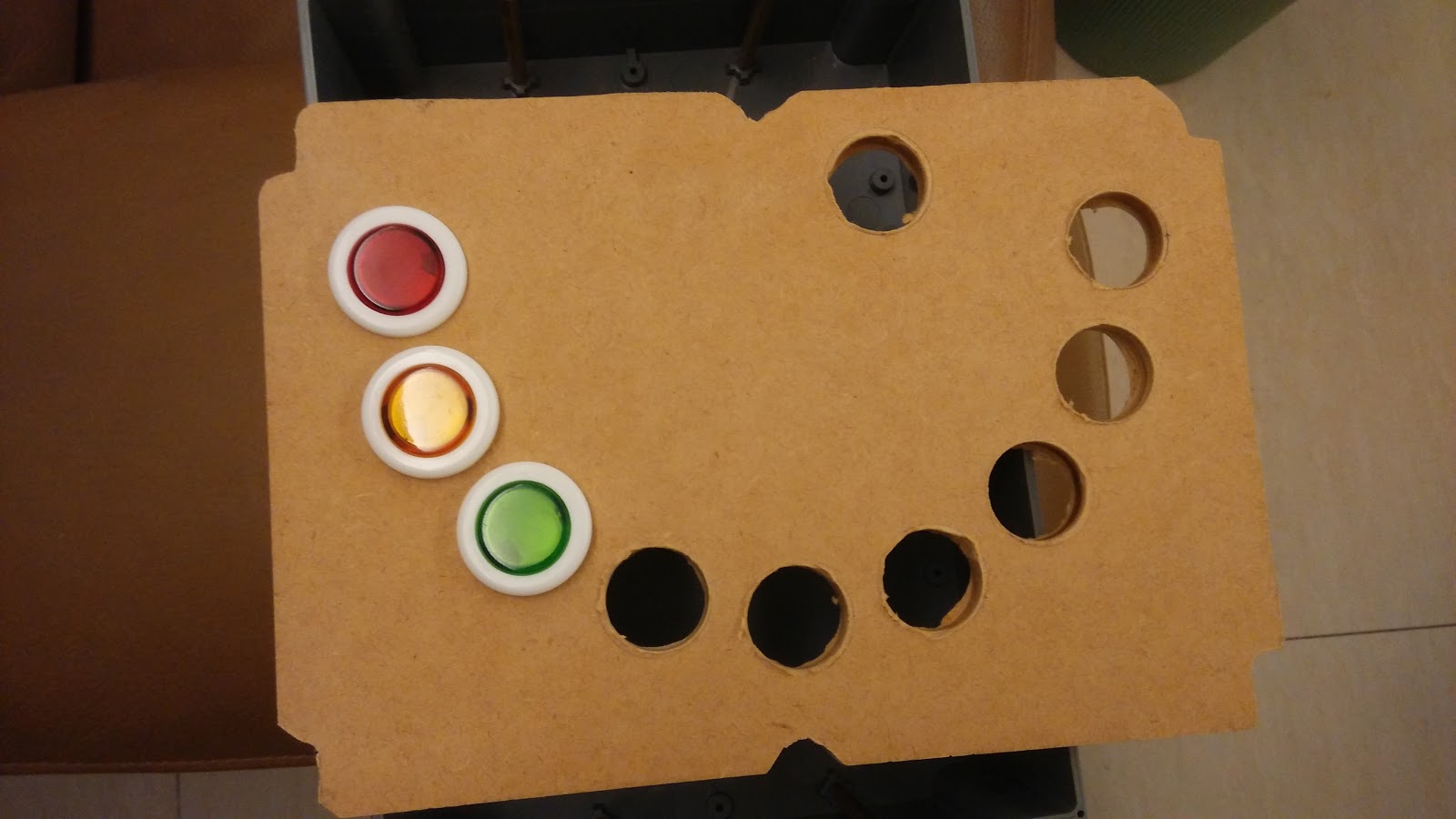

裝上按鈕看看
右上角開了一個洞不然會拿不起來
也作為 USB 出線孔

下面有點醜醜的不過我不想再搞了_(:3」∠)_
木工各種累
不過機械本科所以還滿好上手的就是
跟鉗工比起來這個根本超爽

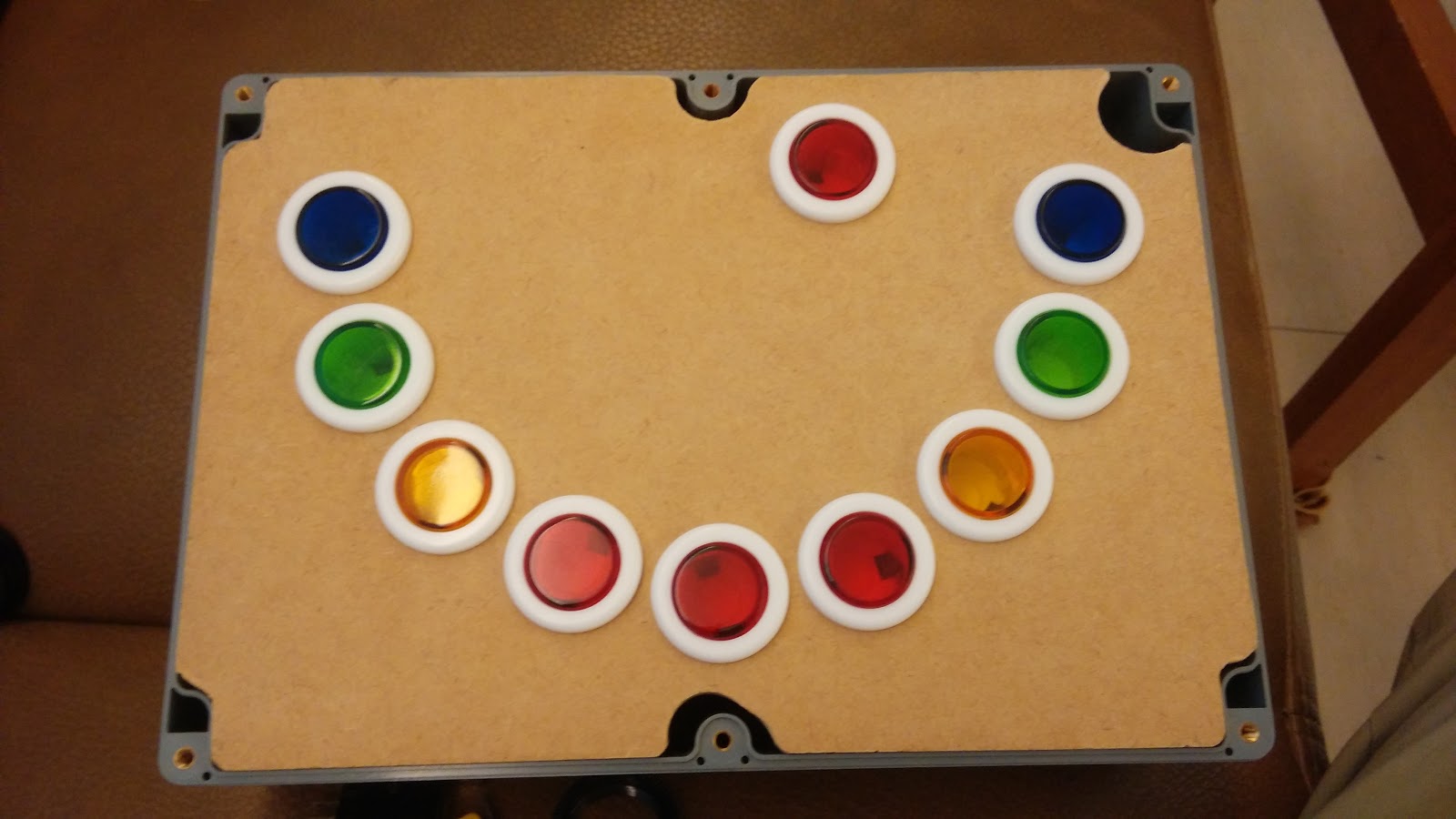

再來就把按鈕裝上去吧~~

電線

然後就是惡夢的開始。
惡夢的開始。
惡夢的開始。

先剪電線 20cm*20 條

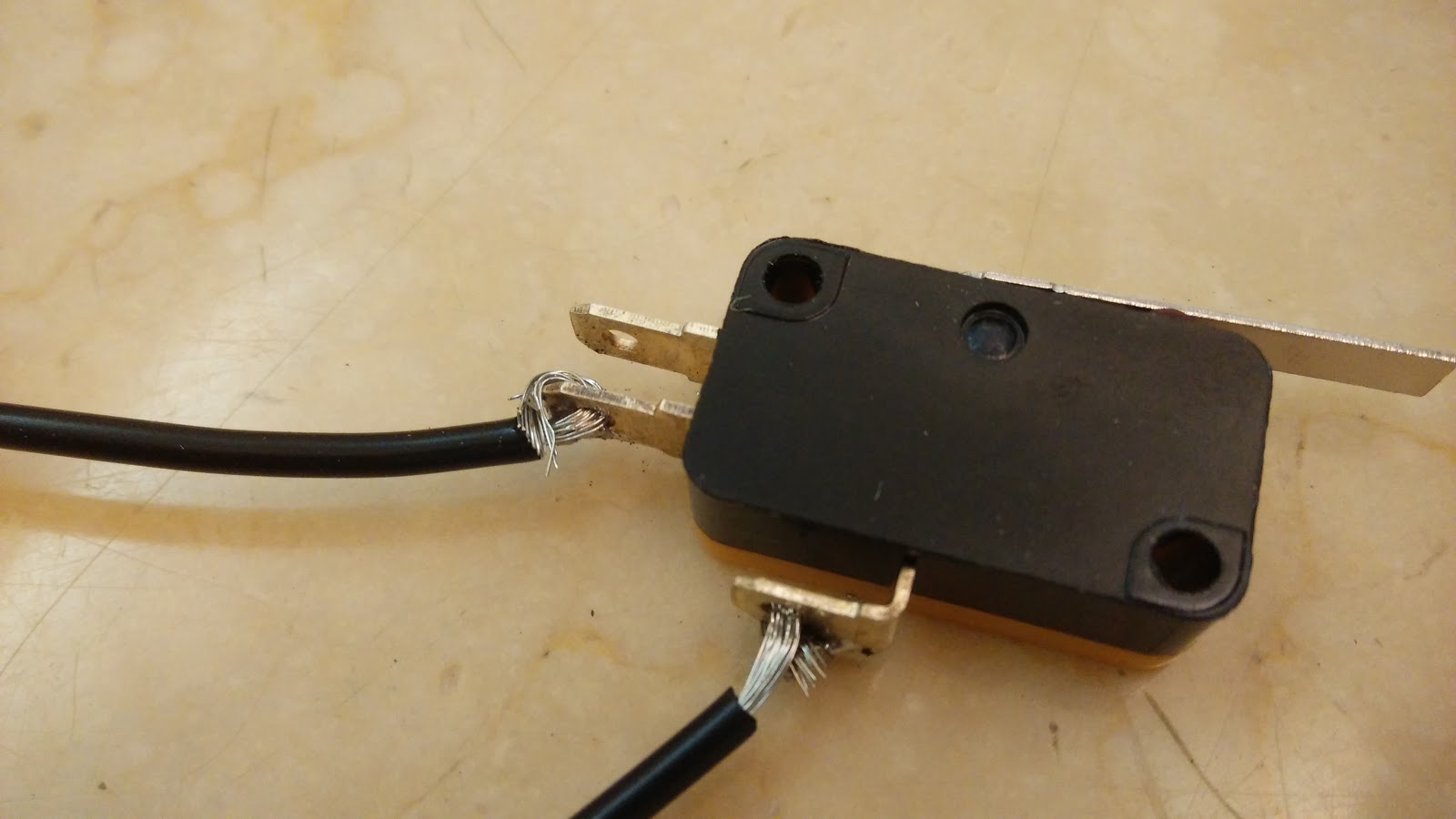

並把微動開關焊好
焊好以後最好可以接三用電表測試一下有沒有反應

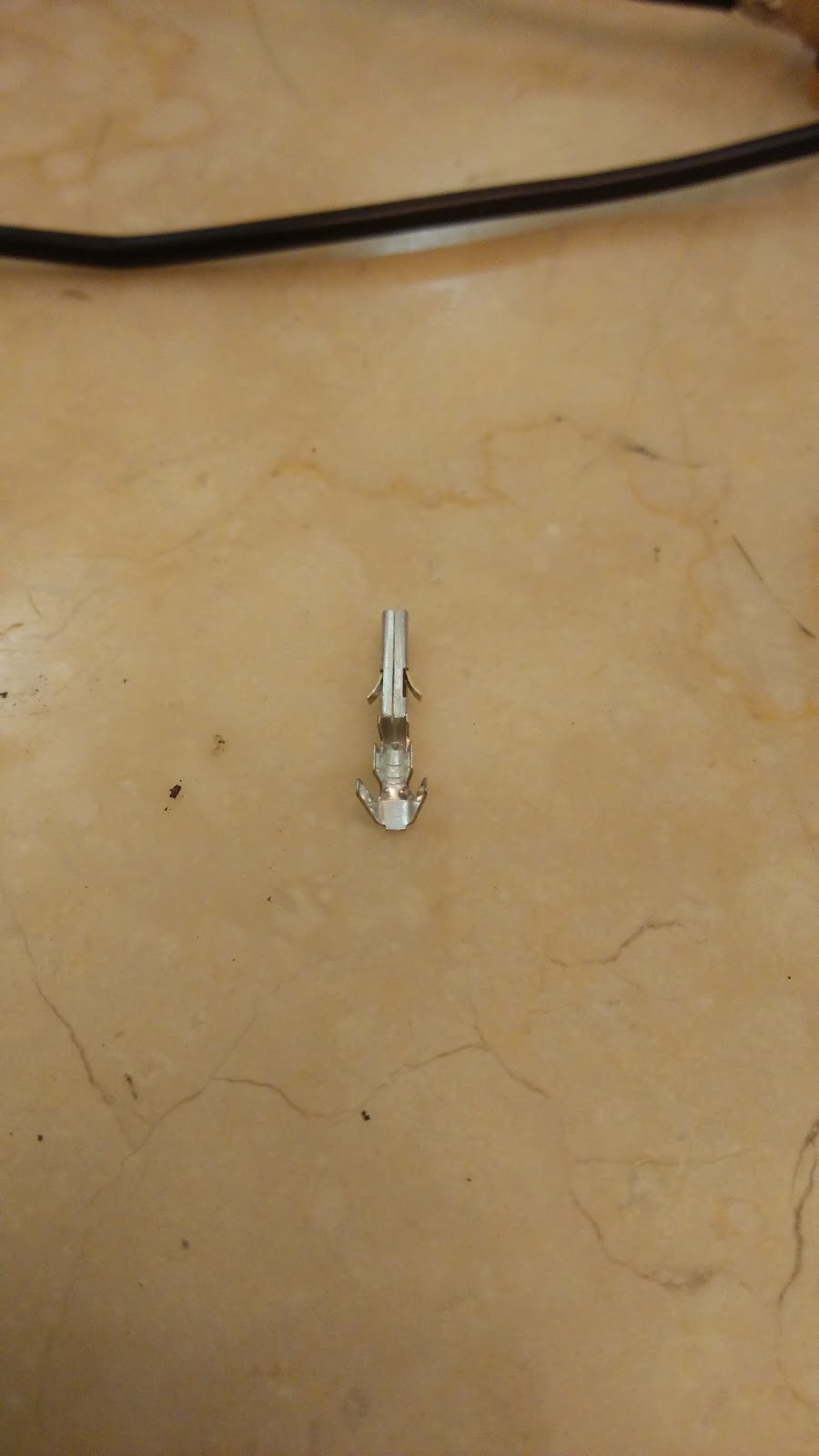

再把另一頭焊上端子

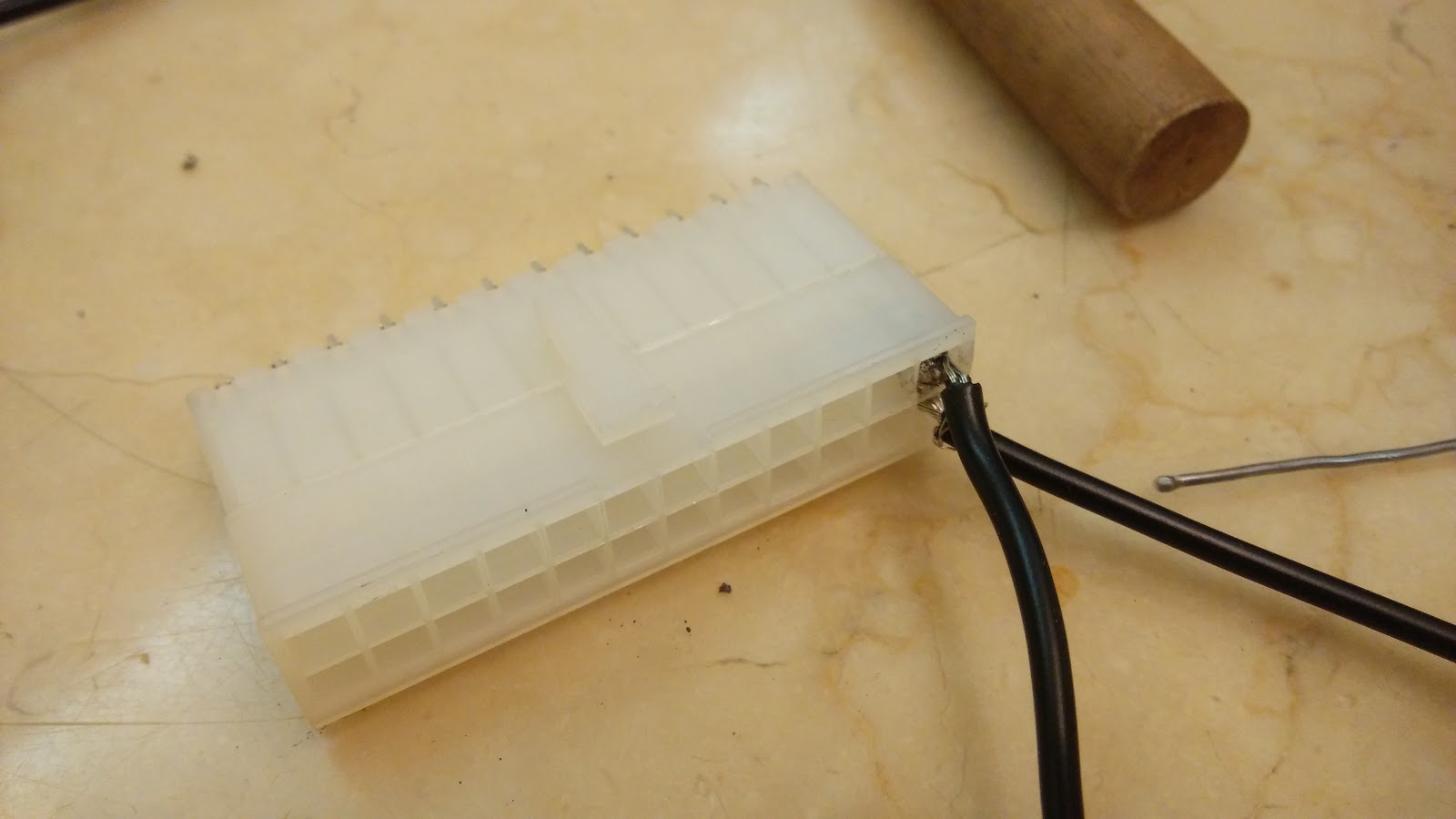

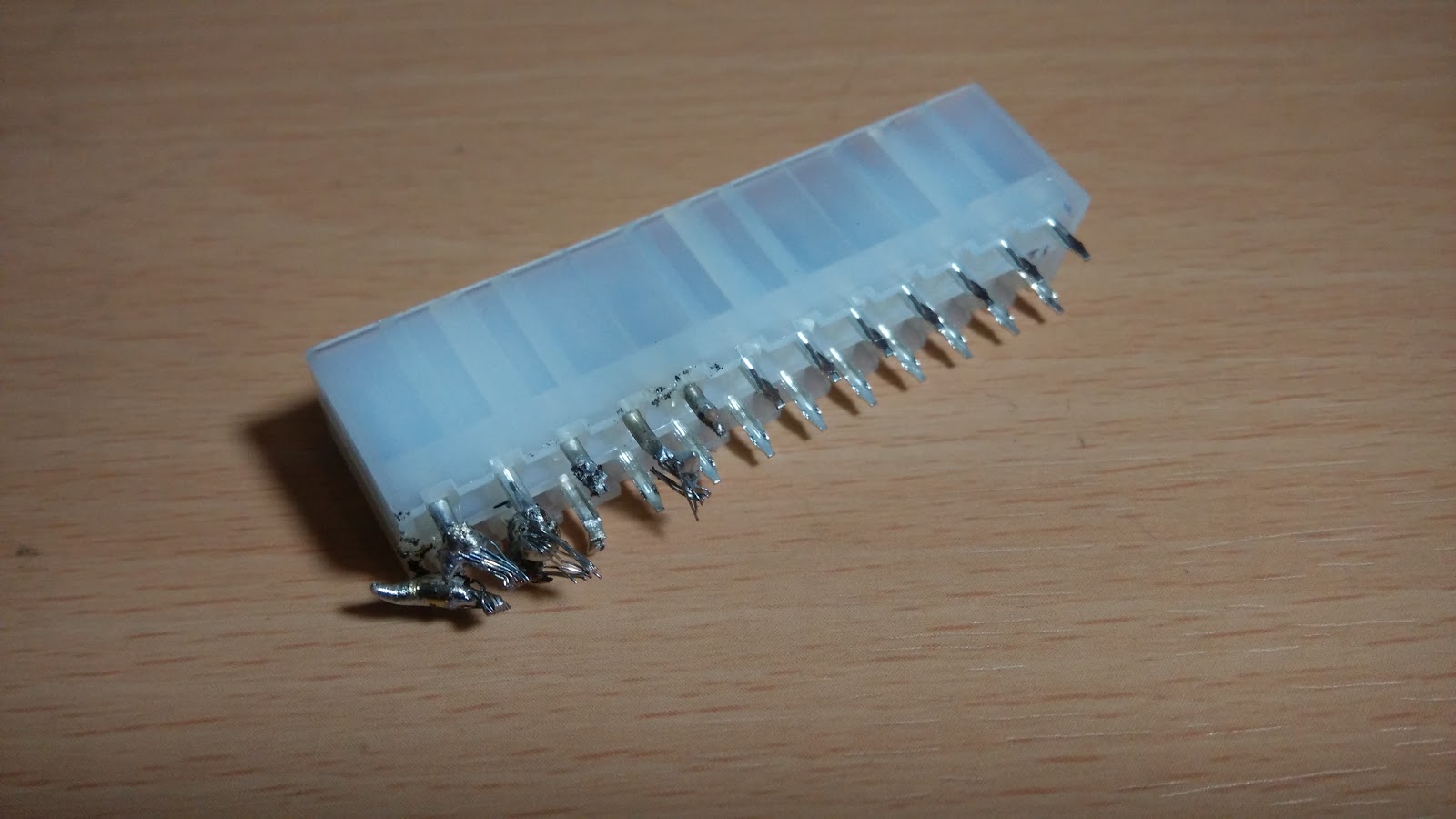

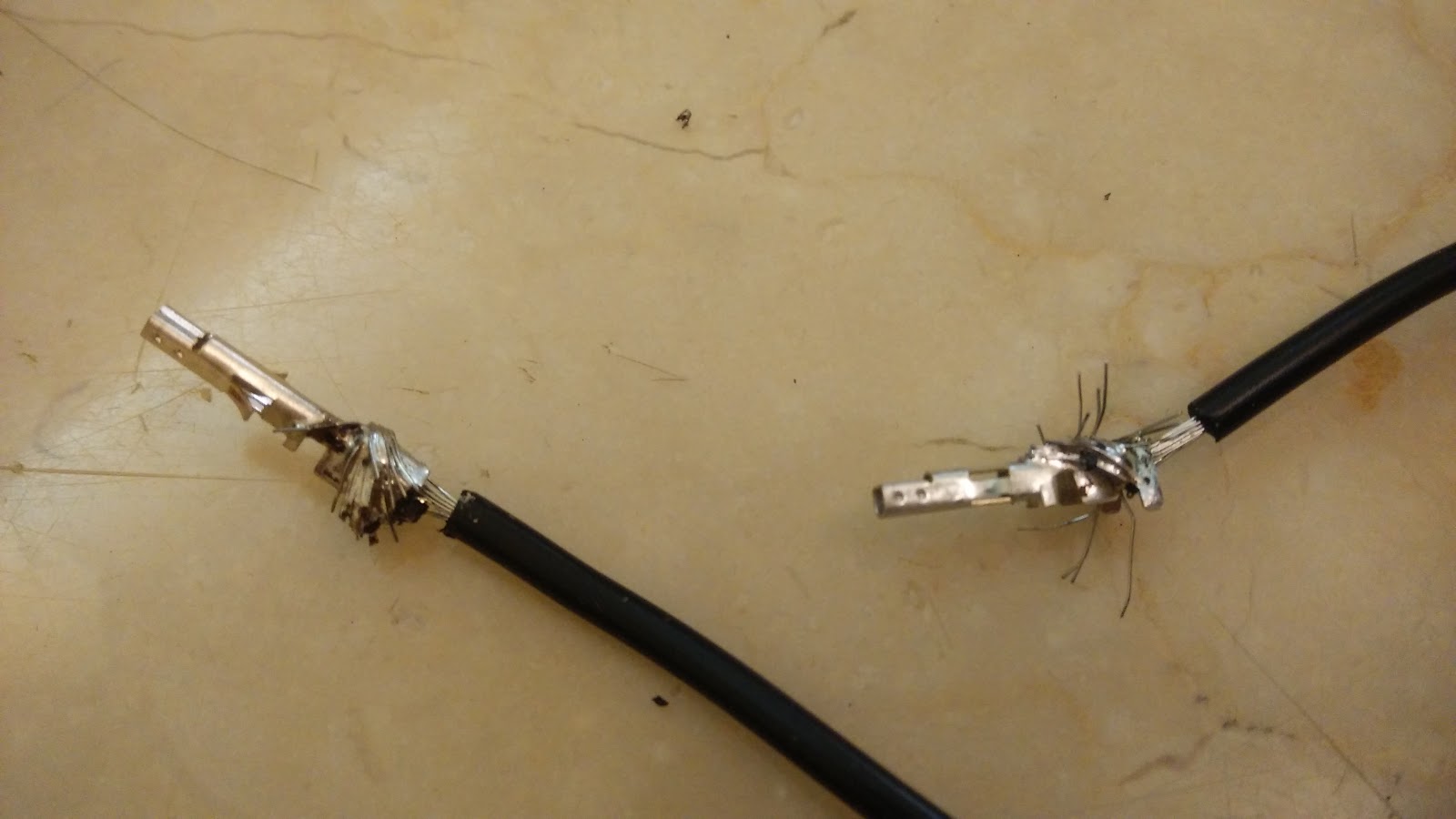

下圖為錯誤示範請好孩子不要學喔 揪咪♡

超醜
再把它塞進去

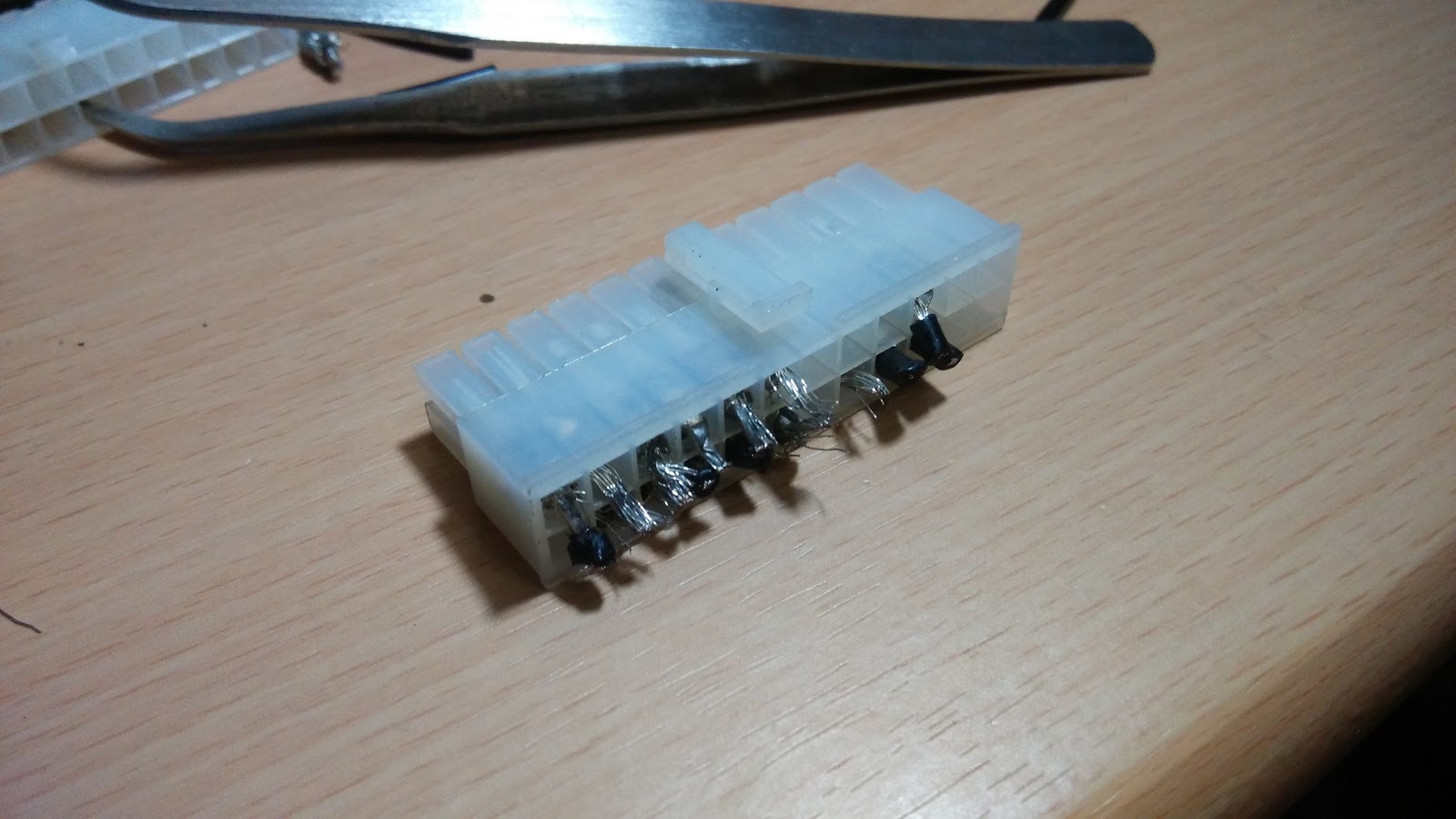

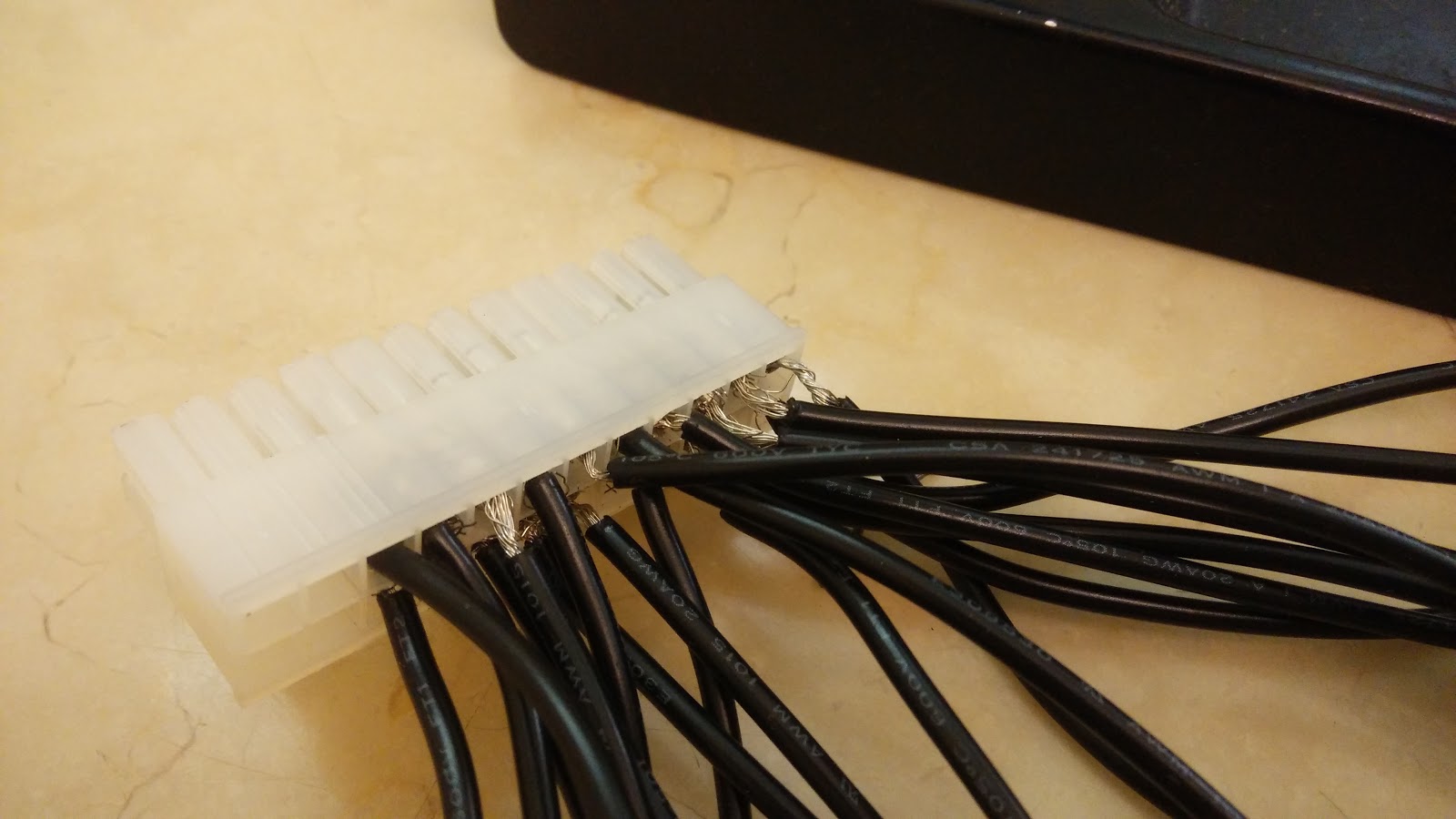

下圖也是錯誤示範請壞孩子不要學喔 揪咪♥
也很容易短路

(只有最左邊那兩個是正確示範，其他全部不合格不過我懶得重新弄)

公座焊好了焊母座跟 PCB

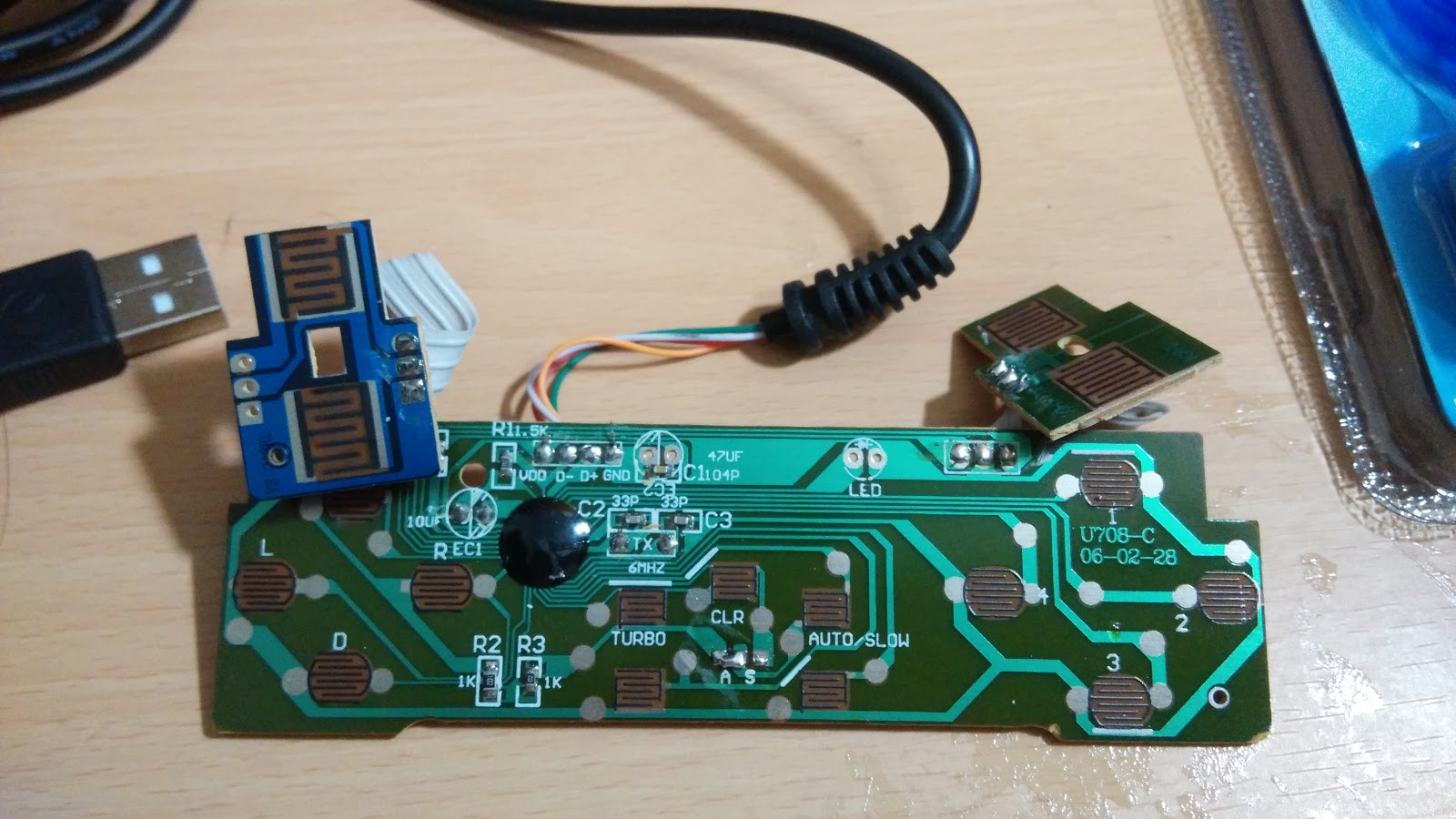

把手把拆開來吧~~

看到大大的焊點沒有
把他跟母座焊在一起就好了
不過這邊我搞到崩潰
沒焊油 PCB 不沾錫不說
母座那邊他媽的超級難焊

最後一怒整個剪掉直接把微動開關跟 PCB 接在一起

接在一起因為很難拍照所以就 PASS 了
總之內部焊接各種醜
為什麼學校教了一堆焊接卻不教電烙鐵焊拉 ((拍打

我是照著這個順序來焊
不過 "1" 的焊點焊爆了所以改成焊在 "↓"

(如果順序不同的話後面設定記得要改)

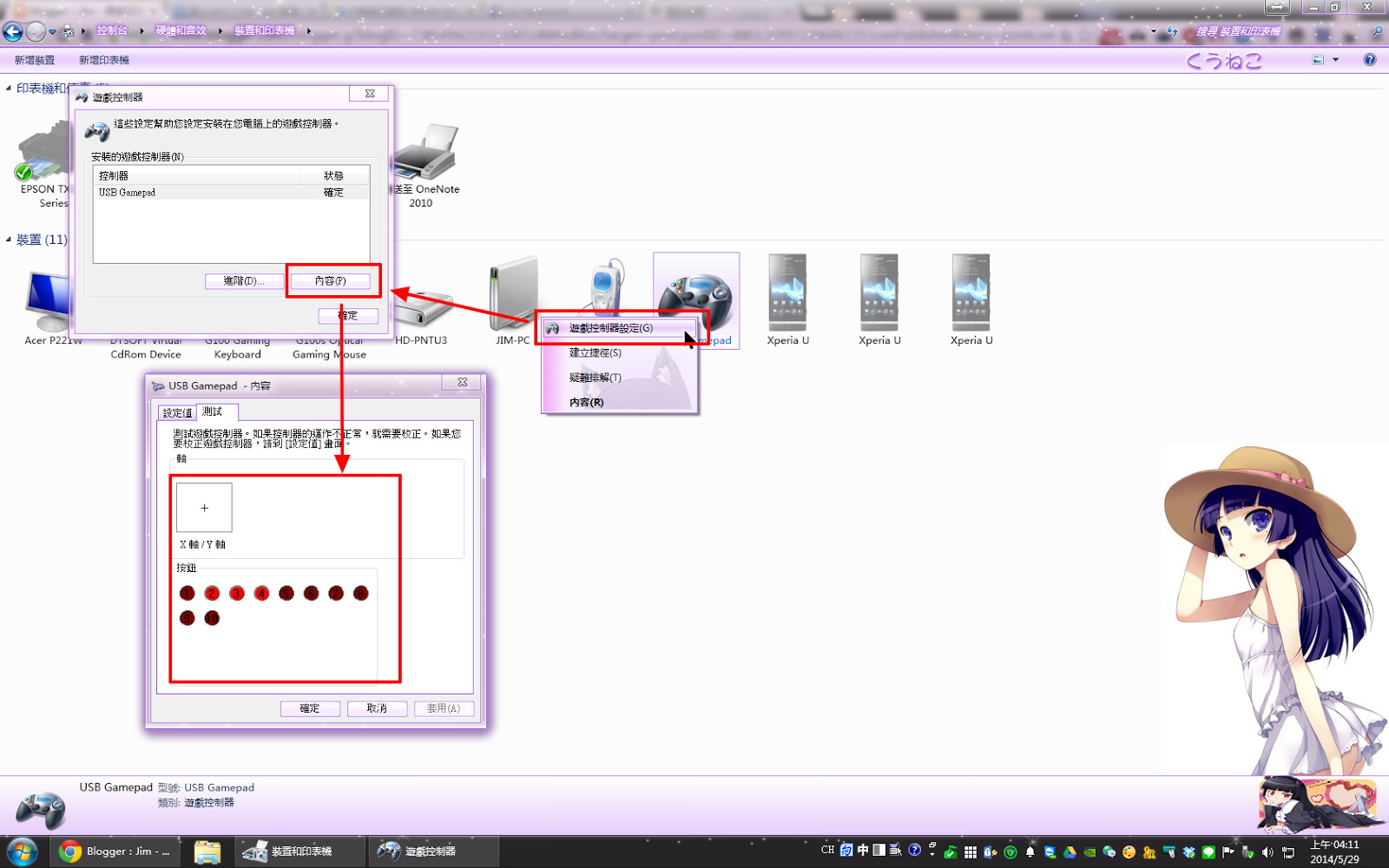

在焊接的時候把 USB 接上電腦測試一下
如果電路有通的話燈會亮
可以確定沒有不小心短路的狀況發生
(小心不要觸電，如果短路燒掉了就再買一支吧 wwwwwwwwwwwwww)

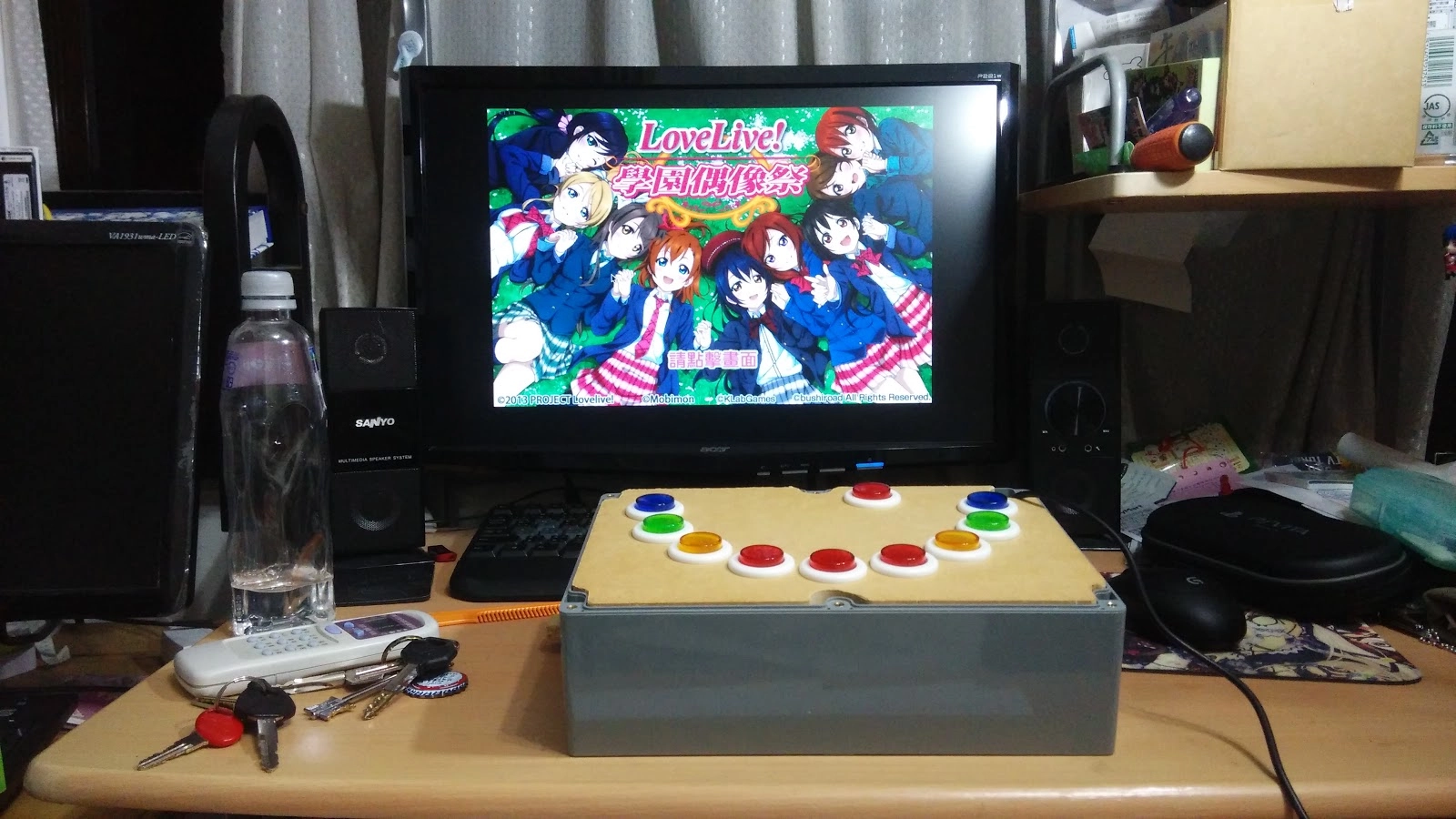

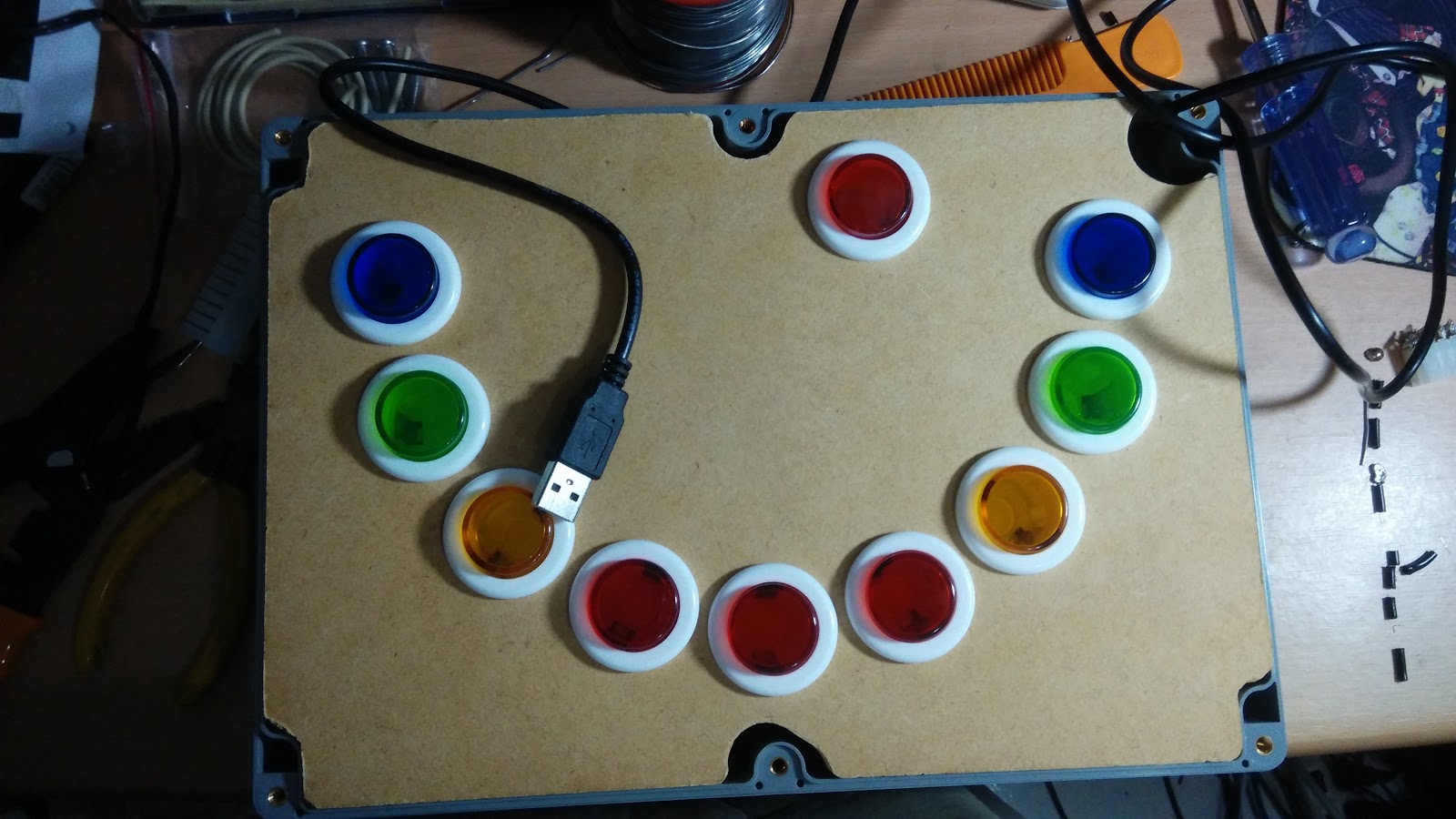

最後硬體部分完成圖:

沒有特別把面板鎖在銅柱上因為不會晃
只要不要反著拿基本上是不會搖晃或脫落

電腦設定
1. 裝 BS:http://www.bluestacks.com/
最新版即可
安裝教學 PASS

2.LoveLive
台:https://play.google.com/store/apps/details?id=net.gamon.loveliveTW
日:https://play.google.com/store/apps/details?id=klb.android.lovelive
VPN 啥的我不講
那是你要會的基本功

3. 都裝好以後參考這邊的 13 樓:http://tieba.baidu.com/p/2441241082
把此檔案載下來:http://pan.baidu.com/share/link?shareid=1807318477&uk=1864007892
檔案用記事本打開加一條:
把按鍵 Q 設定在 (96,2) 附近 ((確切位置我還沒找到，誰有試出來了跟我講下
檔名台版:net.gamon.loveliveTW.cfg
日版:klb.android.lovelive.cfg
存檔丟進 C:\ProgramData\Bluestacks\UserData\InputMapper

4. 在同資料夾下找到 GamePads.db 這個檔案，刪除之
(他會自動定義手把按鍵，並且覆蓋下一步的 JoyToKey 功能)

5. 下載 JoyToKey:http://joytokey.net/en/download
安置在適當位置以後把.exe 拖個捷徑到桌面
以後再接上大控以後必須運行他

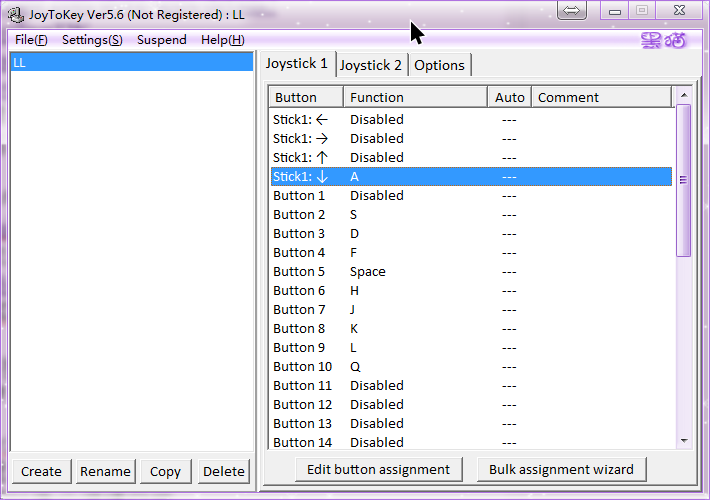

6. 打開設定 JoyToKey
因為我 "1" 的焊點焊爆了改成是焊在 "下"
故設定如圖

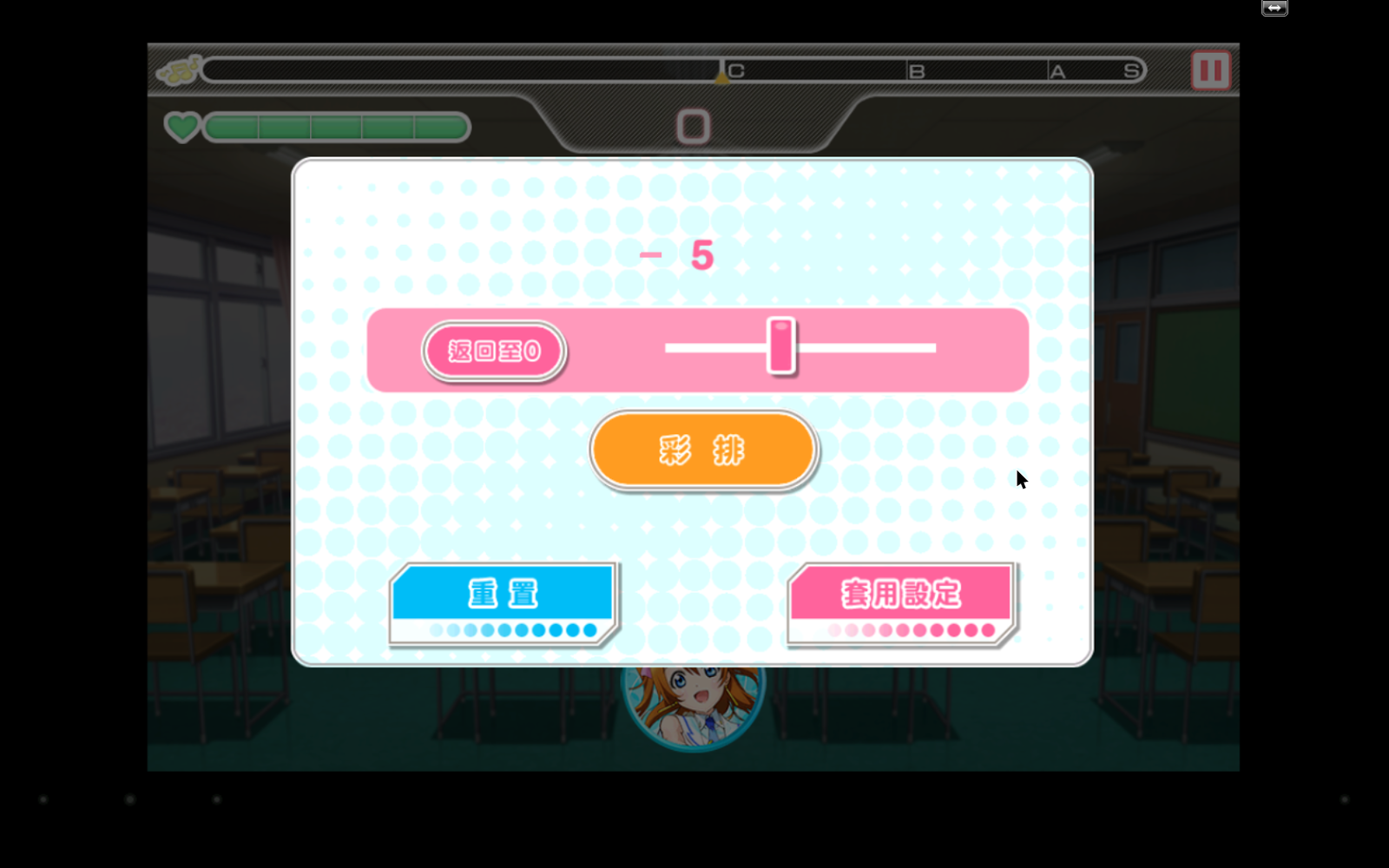

7. 進遊戲調整延遲
我是設定在 - 5，不過如果要照節奏的話應該會在 - 20 幾才對
不過數字如果設定距離 0 太遠會很悲劇 (ry

結束~~((灑花✧*｡٩(ˊᗜˋ*)و✧*｡

剩下就是習慣他
說實話不怎麼好用
腦袋要把螢幕上的轉換到手上有難度
要重新練習

不過爽度 100 分 wwwwwwwwwwwwwwwwwwwww

題外話的高二壁報
數年前的南一中 203

其他照片:http://on.fb.me/TUUX5C
