PADS LAYOUT 複雜板框繪製 - 從 AutoCAD 導入
5 分鐘閱讀 •
這是教學文兼說明文，免得將來自己忘記 _(-ω-`_)⌒)_
使用的工具:
Download 複雜板框繪製.rar
部分工具取自: http://blog.yam.com/jack60455867/article/20814657
若作者覺得不妥我會拿掉
在開始前

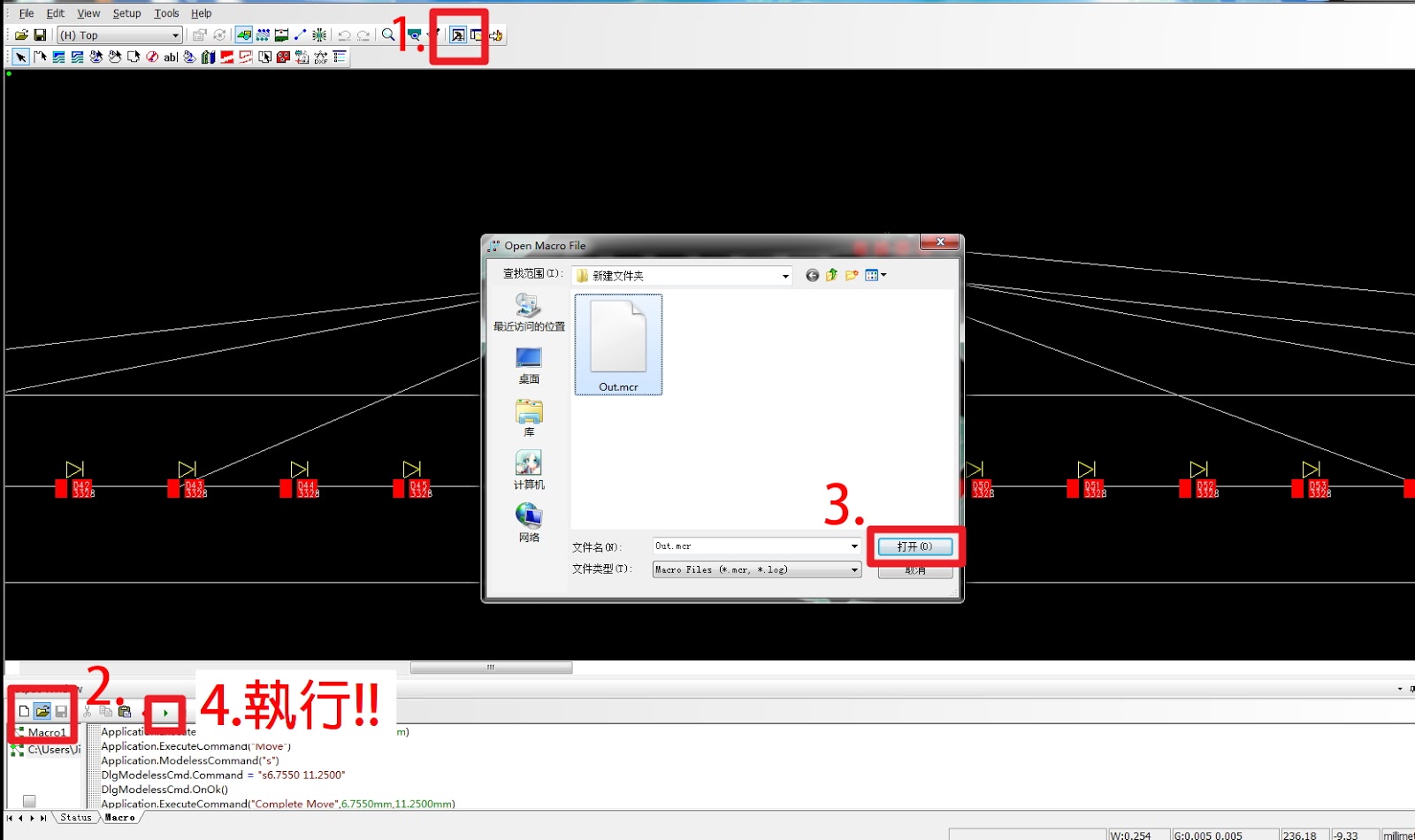

先講解一下 PADS 的巨集使用方法 PADS 的巨集副檔名為 ".mcr"
一張圖解決
還有附件裡有兩個 EXCEL 的增益集
實測 EXCEL 2010 可用
增益集添加方法，一樣一張圖
瀏覽後選擇剛剛的兩個增益集即可
OK，開始 (ง・̀_・́)ง
PADS 開啟新檔後載入 "開新檔案後動作.mcr" 並執行
開啟 AutoCAD 欲繪製的板框原稿

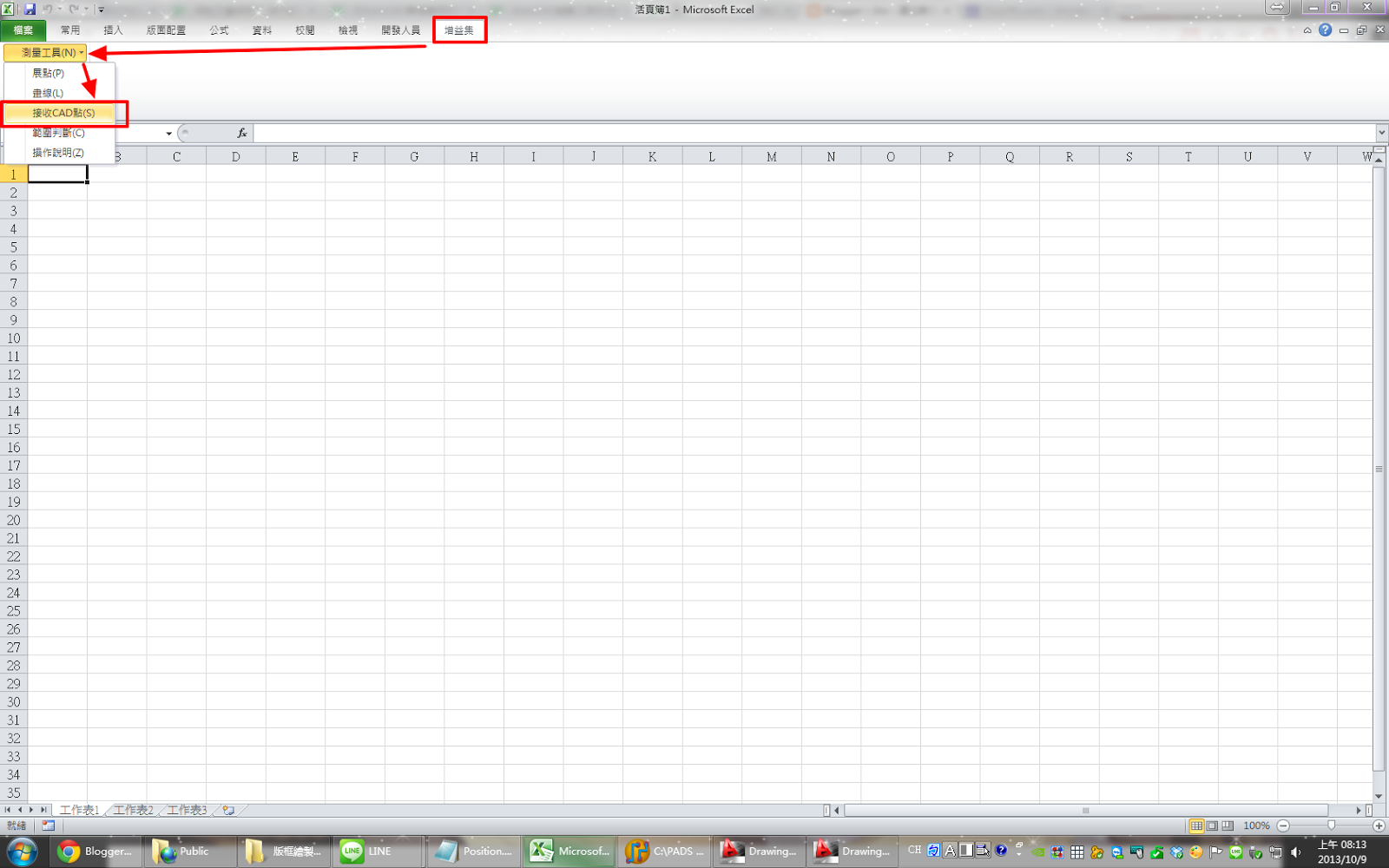

在此以附件中的 "Drawing1.dxf" 為例Excel 開啟新檔後選擇到剛剛的增益集 ((記得要啟用
左邊選上面的選項，按啟動

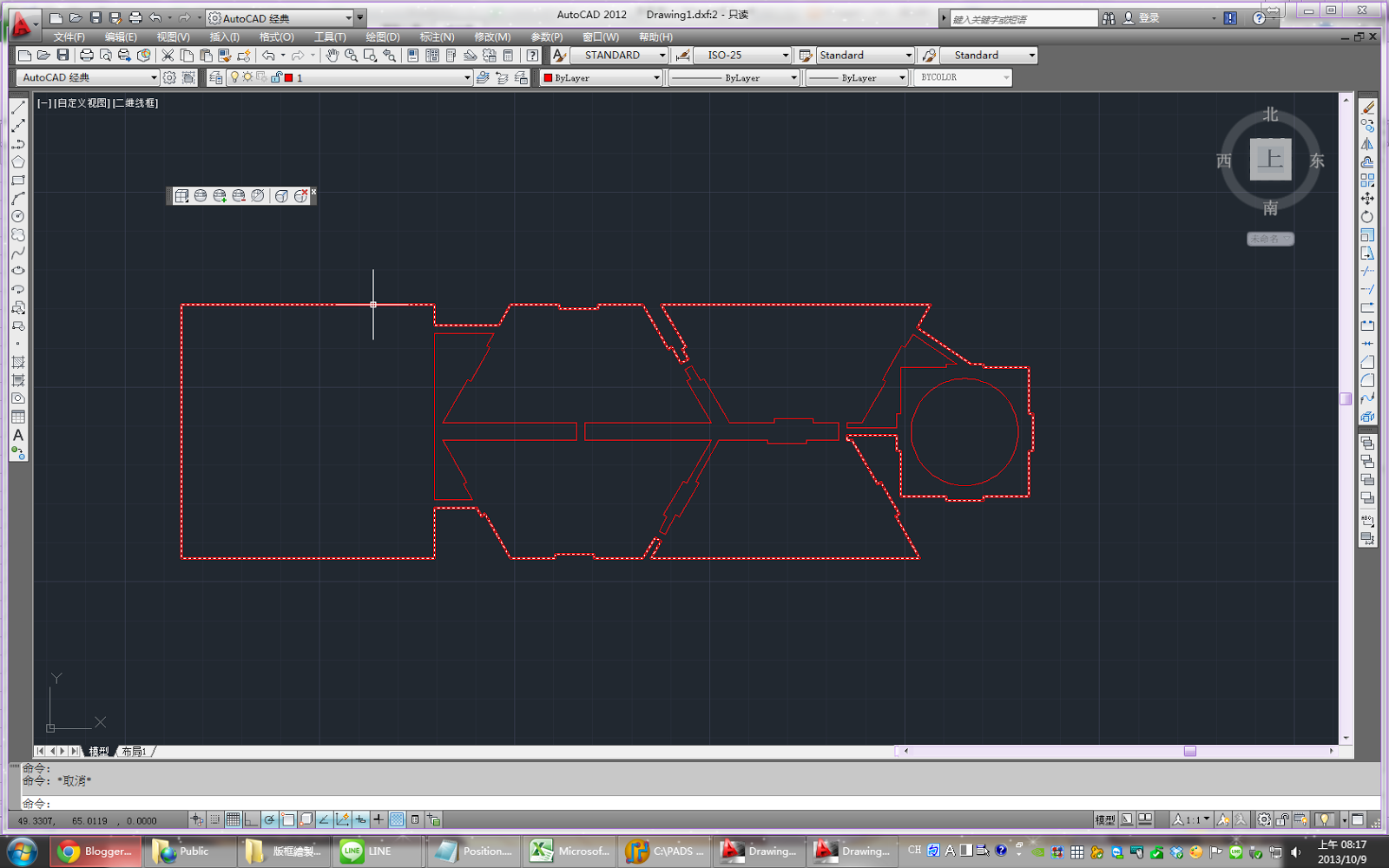

出現 "取點待命中..." 後回到剛剛開的 AutoCAD 檔案，將 "外板框" 的所有 "端點" 點選一遍。請從原點開始，這張圖的左下角
((外板框即圖中高亮標示處
最後記得回到開始位置，形成一個完整的封閉圈，建議固定從左上或右上開始避免混淆
結束後按 Esc，接著回到 Excel

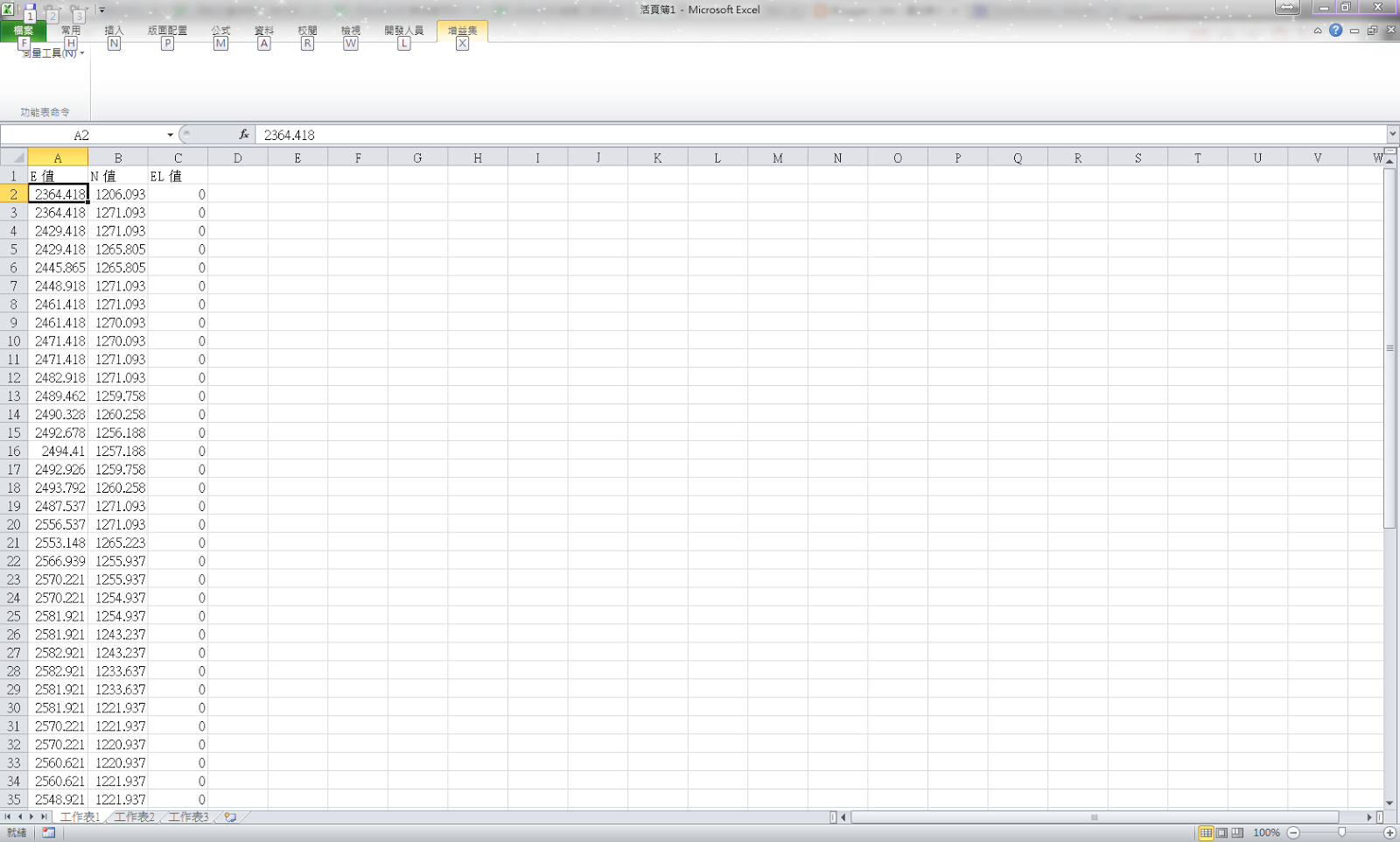

你會發現獲得了一長串的座標值，但是他從一兩千起跳，明明我 UCS 已經移到了板框左下角的說..
這時要找到原點，我是從左下角開始的，所以第一個座標就是真正的原點

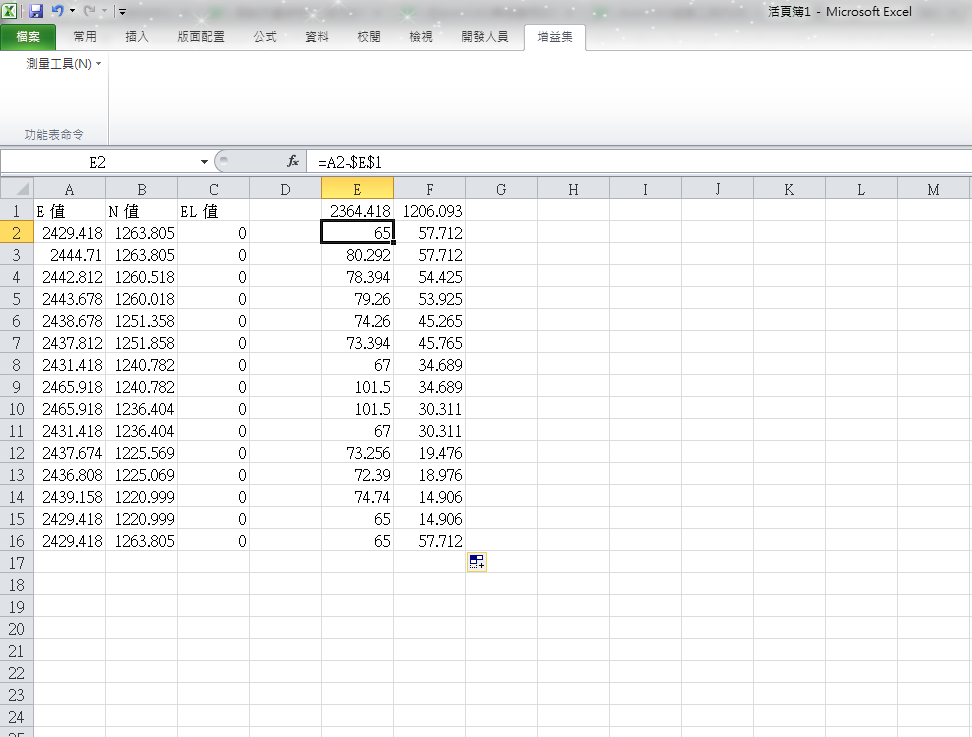

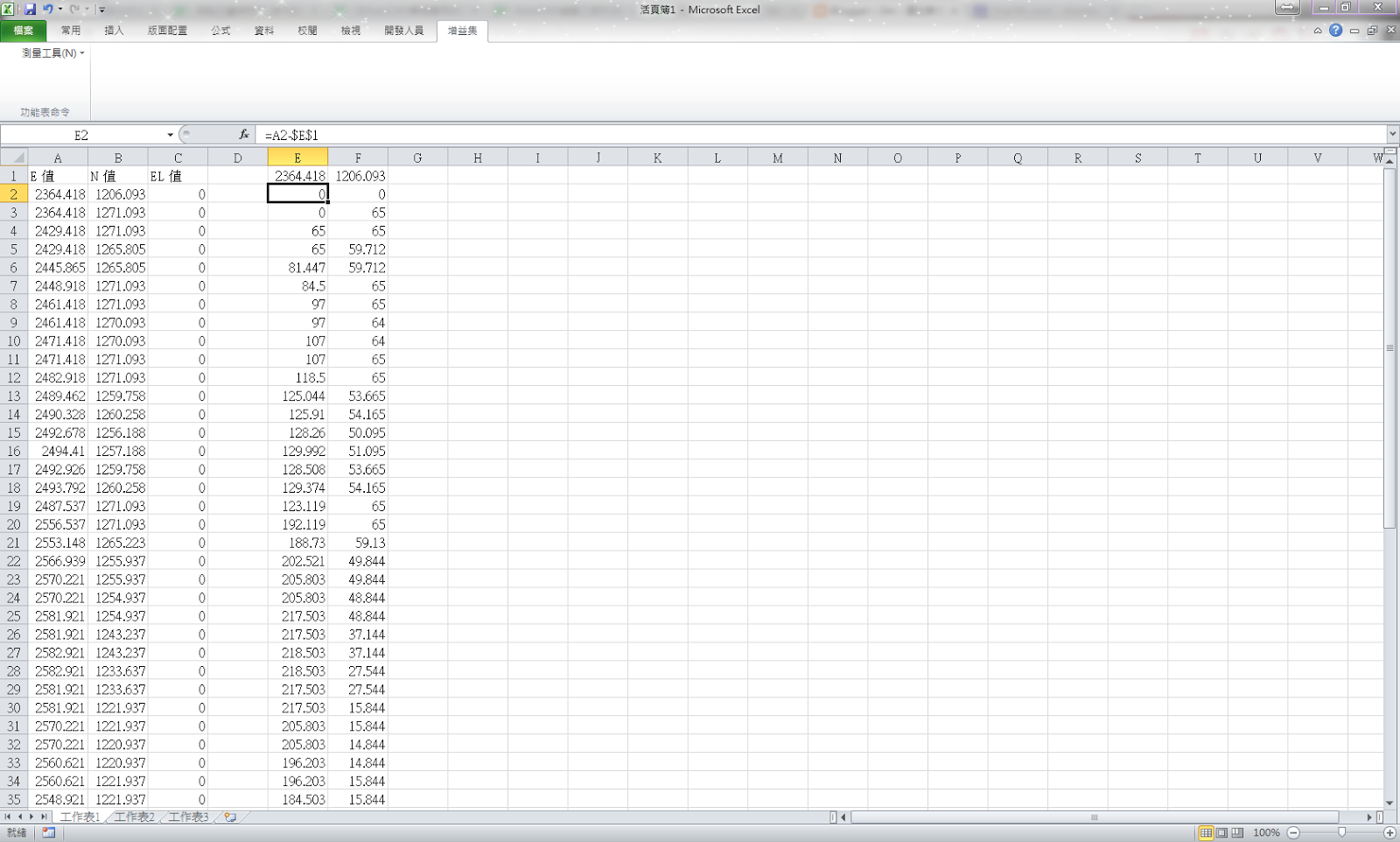

((若是你是從左上角開始，那就是倒數第二個座標，以此類推運用 Excel 運算功能得出正確座標值
至此我們已獲得了所有端點的座標

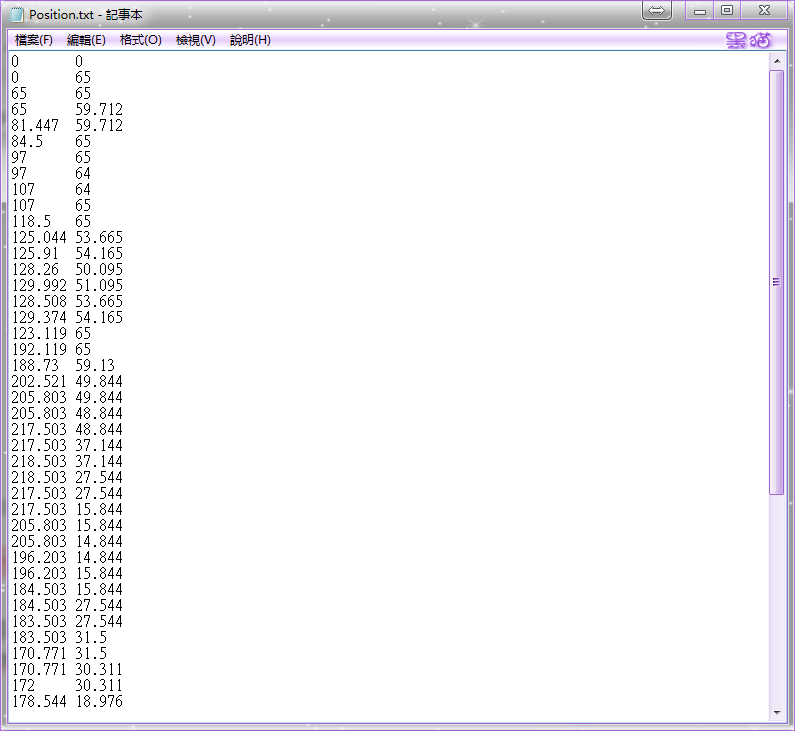

將座標值複製，貼上至 "...\複雜板框繪製\版框繪製程式\Position.txt" 內，並儲存

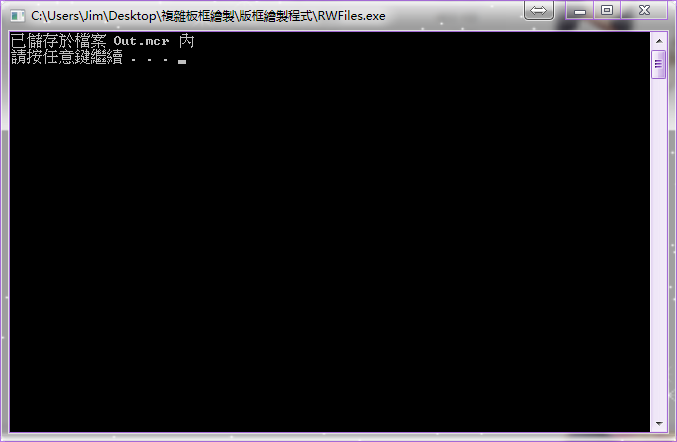

執行 "...\複雜板框繪製\版框繪製程式\RWFiles.exe"，出現此視窗即為成功
切換到步驟 1. 的 PADS，載入並執行 "...\複雜板框繪製\版框繪製程式\Out.mcr"

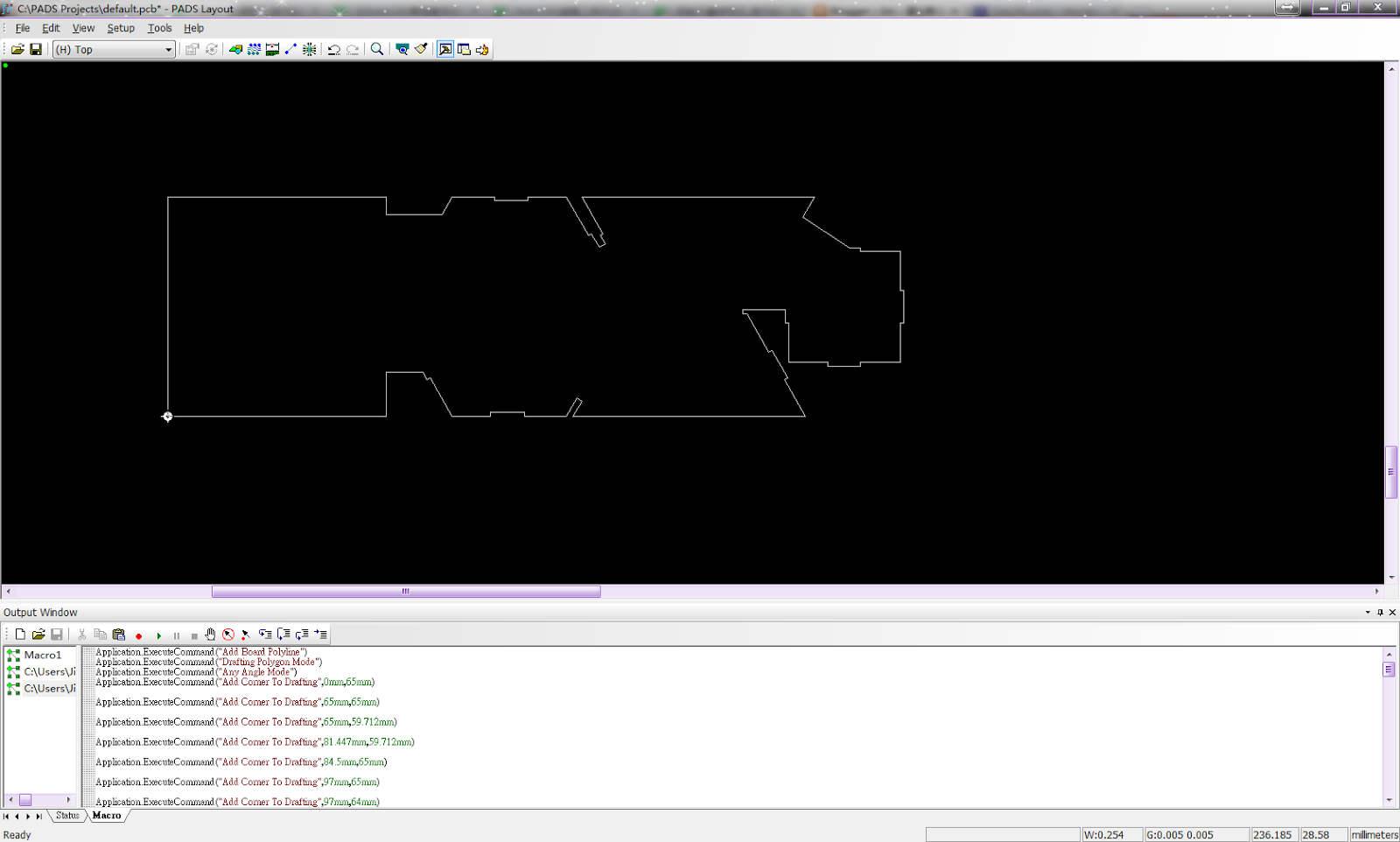

板框 GET ｷｬ━━━━(ﾟ∀ﾟ)━━━━!!
接下來輪到板框挖洞，請看到步驟 3.~
這次改成選擇中間的洞，共有四個洞但是一次只能做一個
((我從左邊開始
還記得剛剛取得的原點座標嗎? 把它拿出來再用一次
算出真實座標
接下來是類似的步驟，不過改成使用 "...\複雜板框繪製\版框挖洞繪製程式\Position.txt" 這邊
執行 "...\複雜板框繪製\版框挖洞繪製程式\RWFiles.exe"
切換到已經有板框的 PADS，載入並執行 ""...\複雜板框繪製\版框挖洞繪製程式\Out.mcr"
洞洞就挖好了~~
不過還沒完請把其他的洞也挖一挖吧 (・∀・)

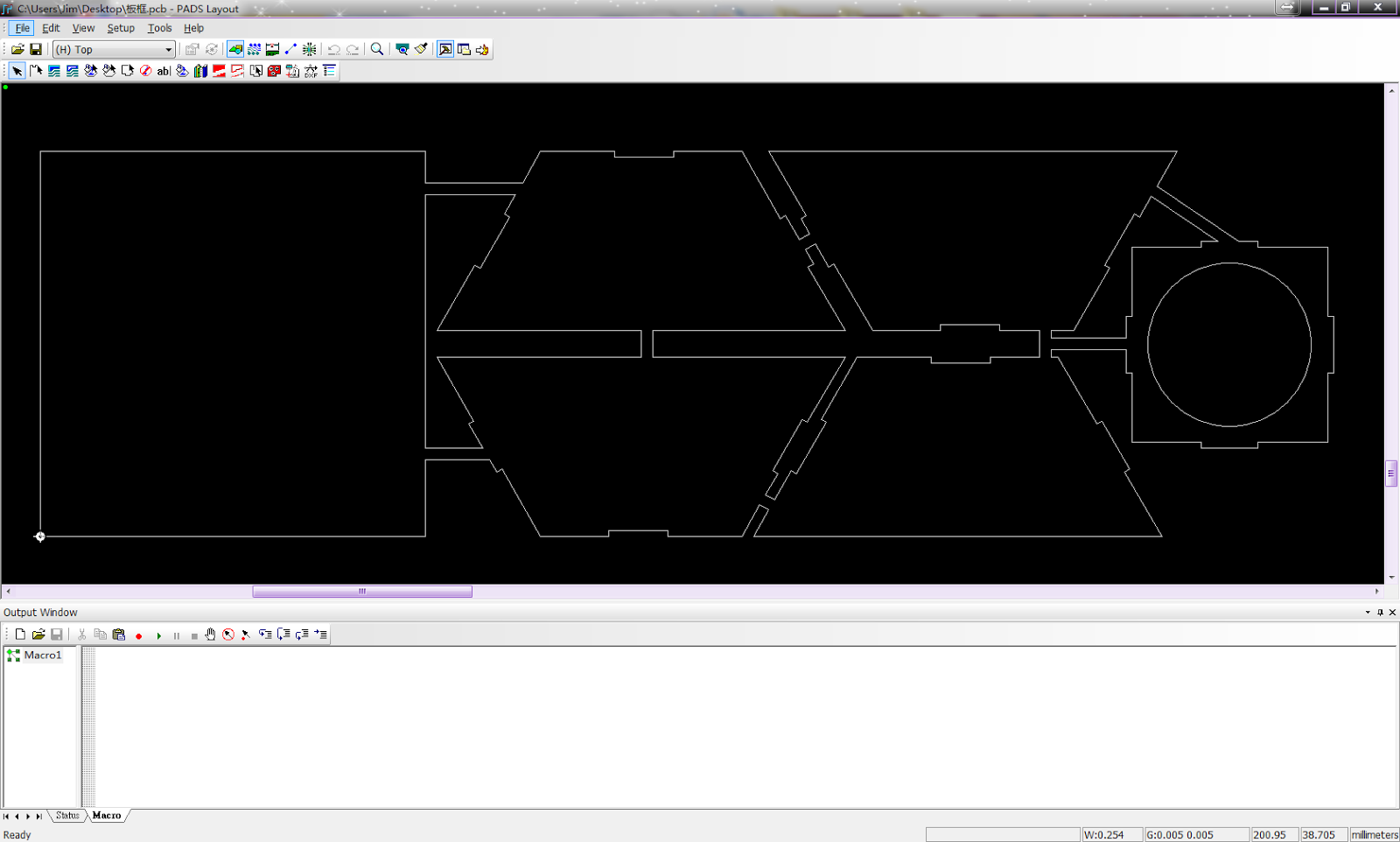

全部挖完後你就會得到成品:
應該要跟我一樣除非你偷懶了 (´-ω-`)
\ 教 程 結 束 /
